Relais de surveillance de buswire GE MVTP31V1CB0751E

Coordonnées

MVTP31V1CB0751E Caractéristiques

MVTP31V1CB0751E Description

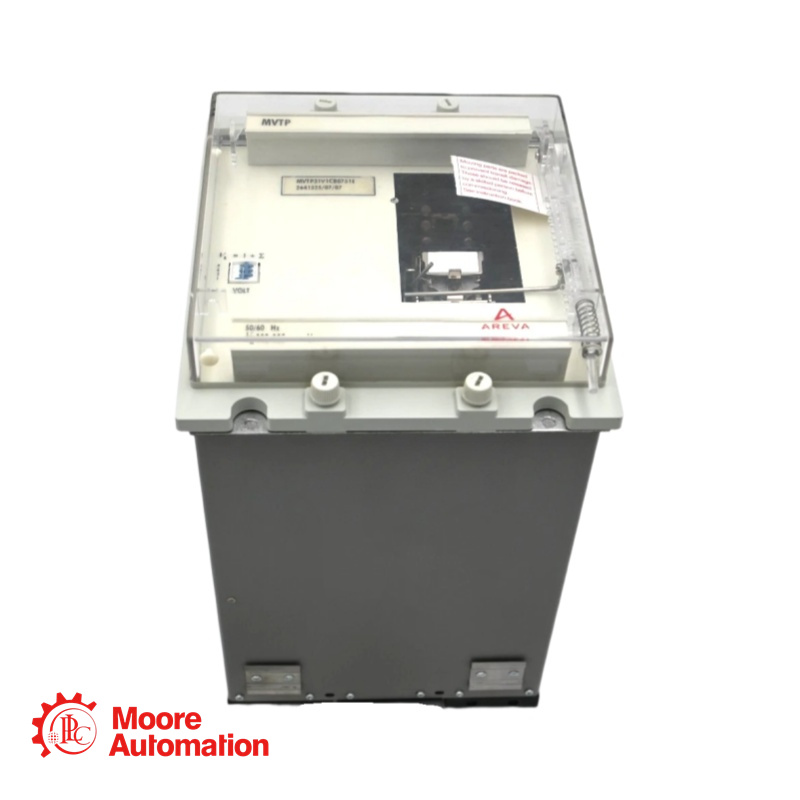

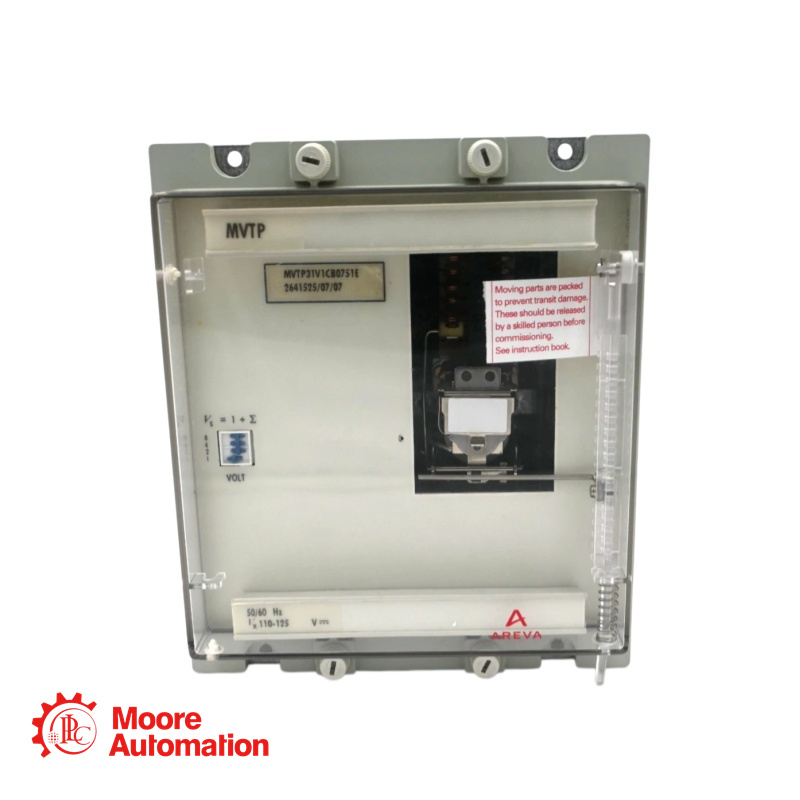

Le MVTP31V1CB0751E Le relais de surveillance triphasé de type MVTP 31, fabriqué par GE Grid Solutions, est un dispositif de surveillance utilisé pour garantir l'intégrité des systèmes de protection contre les défauts à la terre et les défauts de barres omnibus à haute impédance. MVTP31V1CB0751E assurer une surveillance continue des barres omnibus de type haute impédancesystèmes de protection, détection des barres omnibus ouvertes ainsi que des circuits ouvertsTransformateurs de courant. Dans les schémas de protection contre les défauts à la terre uniquement, un relais monophasé est utilisé. Les relais MVTP ont une plage de réglage de 1 à 16 V, ajustable par des commutateurs DIL en façade. Les relais sont conçus pour une tension nominale continue de 600 V efficaces et ne comportent aucun composant externe.
requis. La tension d'entrée CA est surveillée en permanence et, lorsqu'elle dépasse le niveau prédéfini par le réglage de la prise, le relais de sortie est actionné après un délai de trois ou dix secondes.
Les contacts de réarmement manuel du relais de sortie sont normalement connectés aux conducteurs de bus.
la protection de la barre omnibus court-circuitant ainsi le relais de protection de la barre omnibus et rendant
La protection de la zone concernée est inopérante. Le même relais de sortie comporte des contacts à réarmement manuel pour les alarmes. Le fonctionnement du relais est indiqué par un indicateur mécanique à réarmement manuel.

MVTP31V1CB0751E Noms alternatifs

MVTP31V1CB0751E FAQ

Quelle est la fonction principale du MVTP31V1CB0751E relais?

Le MVTP31 est un relais de surveillance de barres omnibus utilisé dans les systèmes de protection de barres omnibus à haute impédance. Il surveille en permanence les barres omnibus et les transformateurs de courant principaux afin de détecter les circuits ouverts, garantissant ainsi l'intégrité et la disponibilité du système de protection.

Quelle est la plage de réglage de la tension du MVTP31V1CB0751E?

Le relais possède une plage de réglage de 1 à 16 V rms, ajustable par pas de 1 V à l'aide de commutateurs DIL sur le panneau avant.

Quelle est la valeur thermique de la MVTP31V1CB0751E relais?

Le relais est conçu pour supporter en continu une tension efficace de 600 V par phase sur les trois phases simultanément. Il peut supporter une tension efficace de 2 kV par phase pendant 3 secondes sur les trois phases simultanément.

Quels sont les délais de fonctionnement disponibles ?

Le délai de fonctionnement est fixé à 3 ou 10 secondes, sélectionnable en fonction de la configuration.

Est-ce que MVTP31V1CB0751E nécessitent des résistances externes ?

Non. Le relais MVTP ne nécessite aucun composant externe ni résistance, ce qui simplifie l'installation et réduit l'encombrement dans le panneau.
