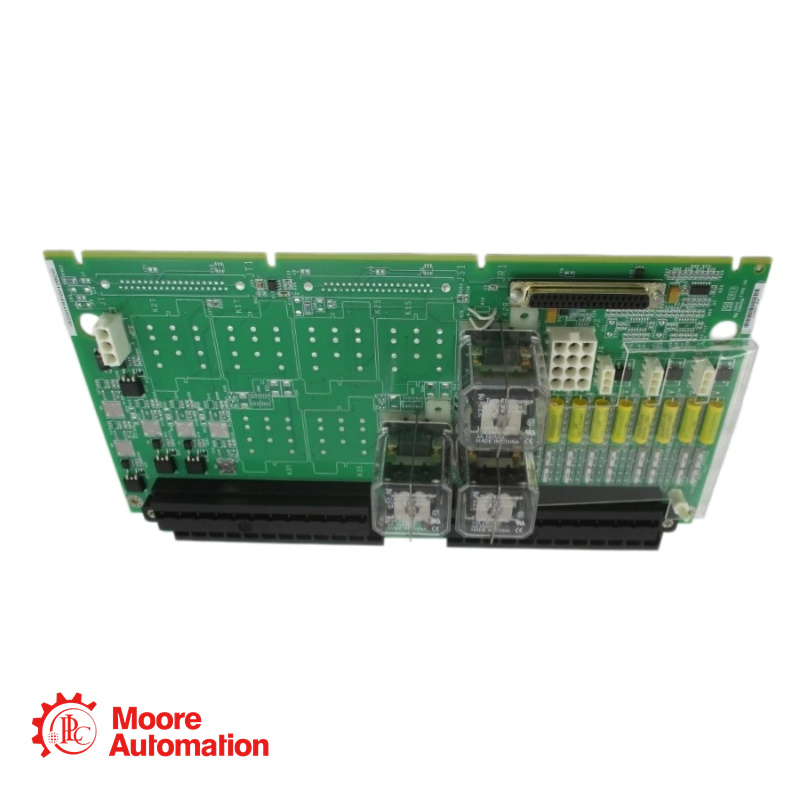

Carte de commande de déclenchement primaire de turbine à gaz GE IS200TRPGH2B

Contactez-nous : Frida (★★★★★ Directeur des ventes)

Spécifications et configurations principales

Série : Mark Vle
Électrovannes de déclenchement : 3
Tension/courant nominal du solénoïde : 125 V CC
Détecteurs de flamme : 8
Nombre de canaux de relais de sortie : 12
Courant de charge maximal : 24 Vcc
Dimensions : 17,8 cm de large x 33,02 cm de haut
Température : -30 à 65 °C

L'IS200TRPGH2B est une carte de commande primaire de déclenchement pour turbine à gaz, fabriquée et conçue par General Electric dans le cadre de la série Mark Vle utilisée dans les systèmes de contrôle distribué des turbines GE.
Le TRPG du système Mark Vle est géré par le contrôleur de protection primaire de la turbine (VTUR ou PTUR) et comprend neuf relais magnétiques organisés en trois systèmes.
Circuits de vote interfacés avec trois solénoïdes de déclenchement (ETD). Ce système collabore avec le TREG pour établir les connexions principales et de secours aux ETD. Contrôlé par des boîtiers PTUR.
Sur la carte TTURH1C, le TRPG prend en charge les configurations Simplex et TMR. La carte TTURH1C est équipée de connecteurs de type D qui se connectent au TRPG et accueillent les circuits intégrés.
Le TRPG intègre également les données de huit détecteurs de flamme, essentiels au fonctionnement des turbines à gaz, et comprend deux types de cartes distincts.
Les versions H1A et H1B pour les applications TMR comportent trois relais de vote par solénoïde de déclenchement.
Les versions H2A et H2B pour applications simplex possèdent un relais par solénoïde de déclenchement.

Caractéristiques principales

La version « H2B » est la version Simplex (standard) de la carte TRPG, conçue pour les applications non redondantes.
Il abrite trois relais magnétiques qui interagissent directement avec les solénoïdes de déclenchement pour gérer les procédures d'arrêt de la turbine.
Il fonctionne en tandem avec la carte TREG (Trip Relay Emergency Group) pour former une interface d'urgence et principale complète pour les ETD.
125 V CC à 1 A ou 24 V CC à 3 A pour la puissance des contacts de sortie.
La carte fonctionne généralement avec une alimentation électrique normale de 28 V CC.
Dans les applications de turbines à gaz, cette carte permet de recevoir les données de huit détecteurs de flamme Geiger-Mueller pour surveiller la combustion.
