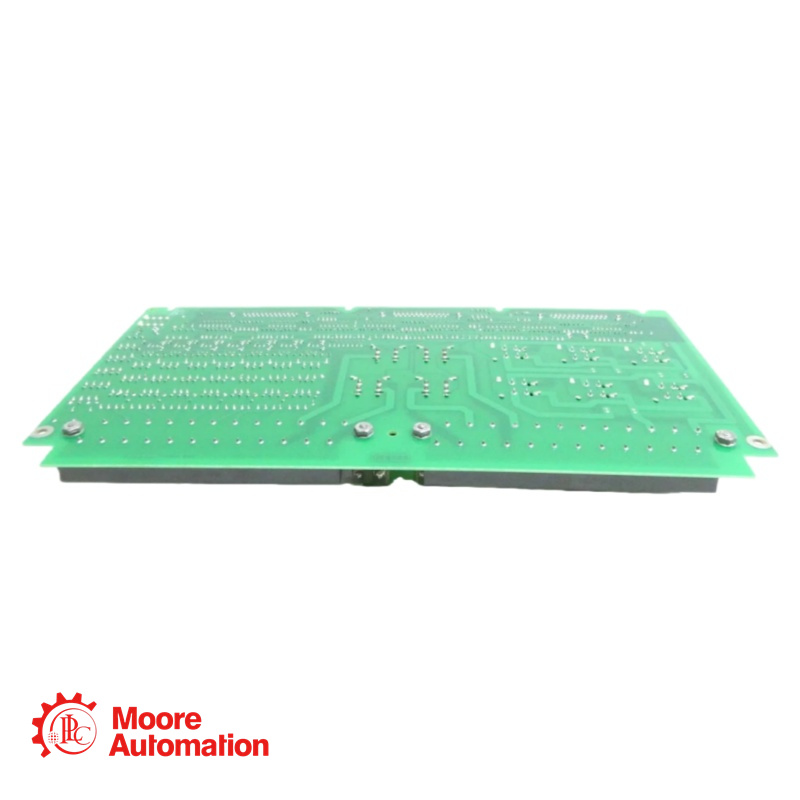

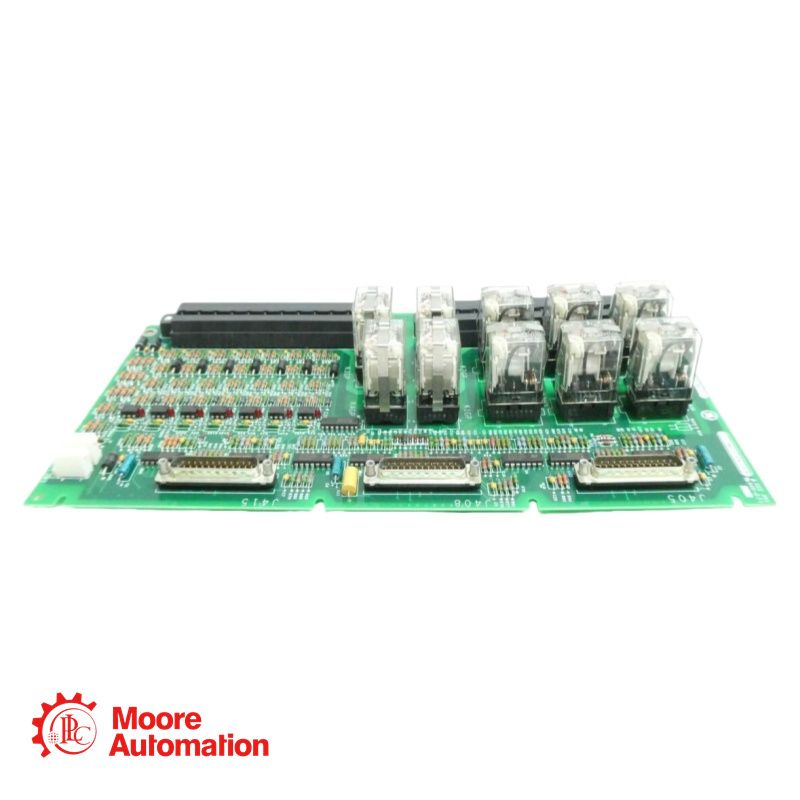

Le GE IS200ECTBG1A est une carte de bornes de contact d'excitateur conçue pour le système de contrôle d'excitation de la série EX2100 dans les applications de turbines à gaz GE.
Marque :
GENuméro d'article :
IS200ECTBG1ALester :
0.86 kgDimension :
33x17.8x5.5cmPays d'origine :
USACode SH :
8537101190La description :
Exciter Contact Terminal BoardObtenez un devis immédiatement
◆Frida (★★★★★ Directeur des ventes)
◆Téléphone: +86 15359408275Présentation du produit
→
La carte GE IS200ECTBG1A constitue une interface essentielle pour la gestion des entrées et sorties de contact au sein du système d'excitation. Plus précisément, la variante ECTBG1 est exclusivement utilisée dans les architectures de commande redondantes (triple-modulaire). Elle fournit deux sorties de déclenchement dédiées pour piloter un relais de verrouillage client (commandé par la carte EMIO) et s'interface avec quatre sorties de contact Form-C à usage général. La carte surveille également six entrées de contact auxiliaires fournies par le client ainsi que les contacts critiques du disjoncteur 52G et 86G, en fournissant une alimentation de mouillage de 70 V CC et une surveillance de l'état de toutes les entrées. L'état de tous les contacts surveillés est distribué aux contrôleurs M1, M2 et C pour un traitement redondant.
→
Application : Architecture de contrôle redondante (triplement modulaire) uniquement
Fonction : Carte de bornier d'interface E/S du contact d'excitation
Sorties de contact :
2 sorties de déclenchement (pour relais de verrouillage client)
4 sorties relais Form-C à usage général (gérées par la carte EMIO)
Informations de contact :
6 entrées de contact auxiliaire client (70 V CC humidifiées et surveillées)
Entrées de contact de disjoncteur 52G et 86G (70 V CC lubrifié et surveillé)
Tension d'alimentation pour mouillage : 70 V CC (plage : 63 - 84 V CC)
Surveillance des entrées : surveillance à isolation par résistance avec indication d’état
Indication d'état : LED rouge par canal d'entrée de contact
Distribution des signaux : Les signaux d’entrée sont distribués aux contrôleurs M1, M2 et C.
Alimentation principale : 125 V CC
Alimentation redondante : fournie par les contrôleurs M1 et M2 (pour une commande redondante).
Technologie : Montage en surface
Température de fonctionnement : -30 °C à +65 °C
Dimensions du plateau : 33,0 cm (H) x 17,8 cm (L)
