Module processeur GE IC695CPK330-ACAS RX3i

Coordonnées

IC695CPK330-ACAS Caractéristiques

IC695CPK330-ACAS Description

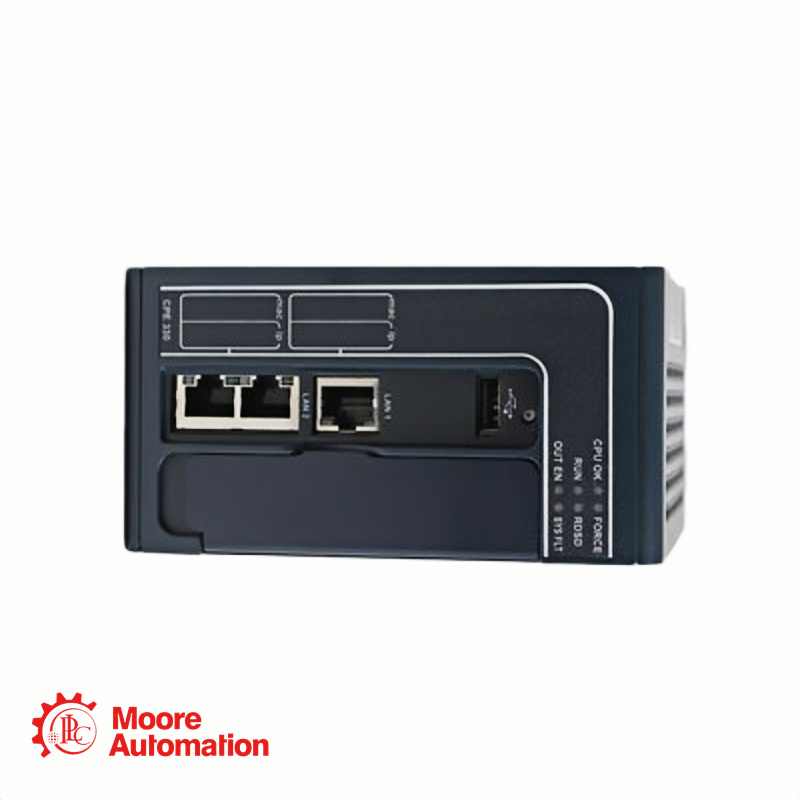

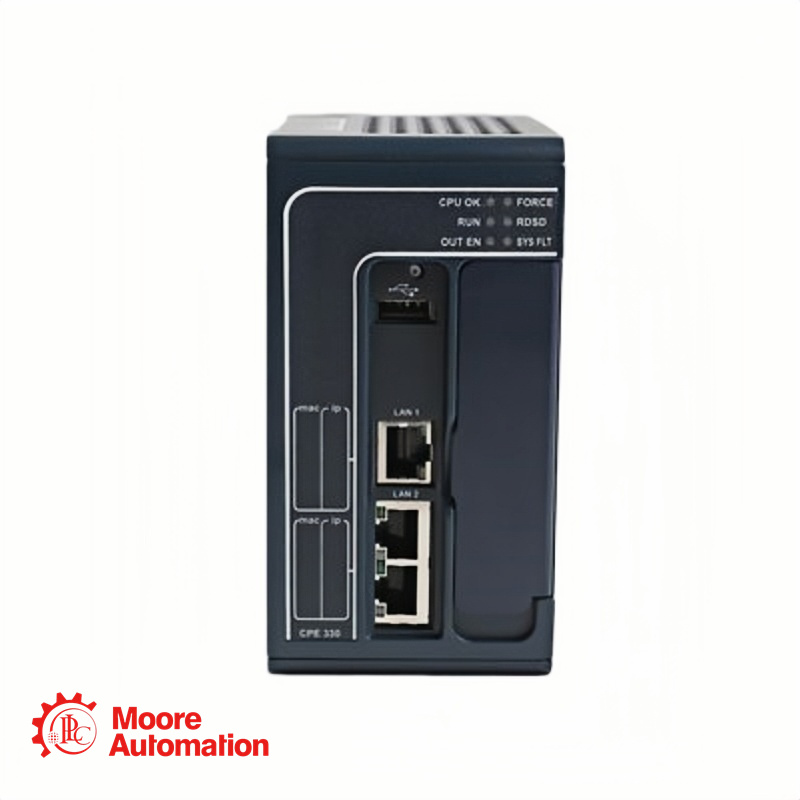

Le processeur IC695CPK330-ACAS fait partie de la gamme de contrôleurs programmables PACSystem RX3i. Fabriqué par GE Fanuc, ce contrôleur se distingue par sa conception moderne, hautement évolutive et performante, permettant une communication E/S à haut débit et la prise en charge des transducteurs distants adressables sur autoroute (HART).

Ce processeur est doté de 64 Mo de mémoire vive (RAM) et de 64 Mo de mémoire non volatile, d'un microprocesseur cadencé à 1 GHz et d'une alimentation par batterie. Il est également équipé de trois ports Ethernet : un port Ethernet compatible avec un débit de transmission de 10/100/1000 Mbit/s et deux ports Ethernet faisant office de commutateur intégré, également compatibles avec un débit de transmission de 10/100/1000 Mbit/s. Les topologies Ethernet prises en charge sont les topologies linéaire, en anneau et en étoile. Ce processeur est doté d'une fonction d'alimentation de secours permettant l'écriture de données dans sa mémoire non volatile en cas de coupure de courant. Ceci évite l'effacement accidentel du programme utilisateur et prolonge le temps de fonctionnement du processeur pour le transfert de données. De plus, ce processeur prend en charge divers protocoles de communication tels que SRTP (client/serveur), Modbus TCP/IP, OPC-UA (serveur), EGD et PROFINET.

De plus, ce processeur est doté d'une interface USB 2.0 permettant le téléchargement de programmes utilisateur depuis un périphérique de stockage amovible ou un smartphone. Conçu pour être deux fois plus rapide que l'IC695CPK330-ACAS, il prend en charge les configurations redondantes ou de secours à chaud. Sa programmation et sa mise en service s'effectuent à l'aide du logiciel GE Proficy Machine Edition ou du logiciel de programmation Logic Developer.

L'unité centrale IC695CPK330-ACAS prend en charge un port Ethernet 10/100/1000 Mbaud avec une interface physique RJ-45. Un commutateur 2 ports 10/100/1000 est également intégré. Elle peut gérer jusqu'à 8 racks locaux. Les options de communication incluent les protocoles DNP3 (station externe), HART SNP, SRTP, IEC104, client IEC61850 et OPC-UA EGD. Les protocoles d'E/S suivants sont également pris en charge : Modbus TRU, Profibus, Modbus TCP, DeviceNet, Genius, EGD et Reflective Memory. La programmation et la configuration du module peuvent être effectuées à l'aide du logiciel Machine Edition Developer 8.6 SIM8 ou version ultérieure. L'unité centrale IC695CPK330-ACAS est compatible avec plusieurs langages de programmation, notamment les langages à contacts, le langage texte structuré et les diagrammes de blocs fonctionnels. Le processeur IC695CPK330-ACAS nécessite une alimentation de 3,3 ampères sous 5 volts CC. Il occupe deux emplacements sur le fond de panier du système.

IC695CPK330-ACAS Noms alternatifs

IC695CPK330-ACAS FAQ

Qu'est-ce que l'IC695CPK330-ACAS ?

Le processeur IC695CPK330-ACAS est un processeur PAC hautes performances appartenant à la gamme de produits GE Fanuc PACSystem RX3i. Il est conçu pour les applications nécessitant une communication E/S à haut débit et offre des fonctionnalités avancées telles que la prise en charge HART.

Quelle est la vitesse de ce processeur par rapport aux modèles précédents ?

Le circuit intégré IC695CPK330-ACAS est conçu pour être deux fois plus rapide que le modèle précédent IC695CPK330.

Ce processeur prend-il en charge les configurations redondantes ou à chaud ?

Oui, le circuit intégré IC695CPK330-ACAS est spécifiquement conçu pour prendre en charge les configurations redondantes ou à chaud pour les applications nécessitant une haute disponibilité et une tolérance aux pannes.

Quelles sont les capacités Ethernet de ce processeur ?

Le processeur comporte au total trois (3) ports Ethernet :
Un (1) port Ethernet dédié prenant en charge un taux de transmission de 10/100/1000 Mbps.
Deux (2) ports Ethernet fonctionnant comme un commutateur intégré, prenant également en charge 10/100/1000 Mbps.
Les topologies Ethernet prises en charge incluent les topologies linéaires, en anneau et en étoile.

Comment puis-je télécharger un programme utilisateur sur le processeur ?

Le processeur est équipé d'une interface USB 2.0 qui permet de télécharger le programme utilisateur à partir d'un périphérique de stockage amovible (tel qu'une clé USB) ou même d'un smartphone.
