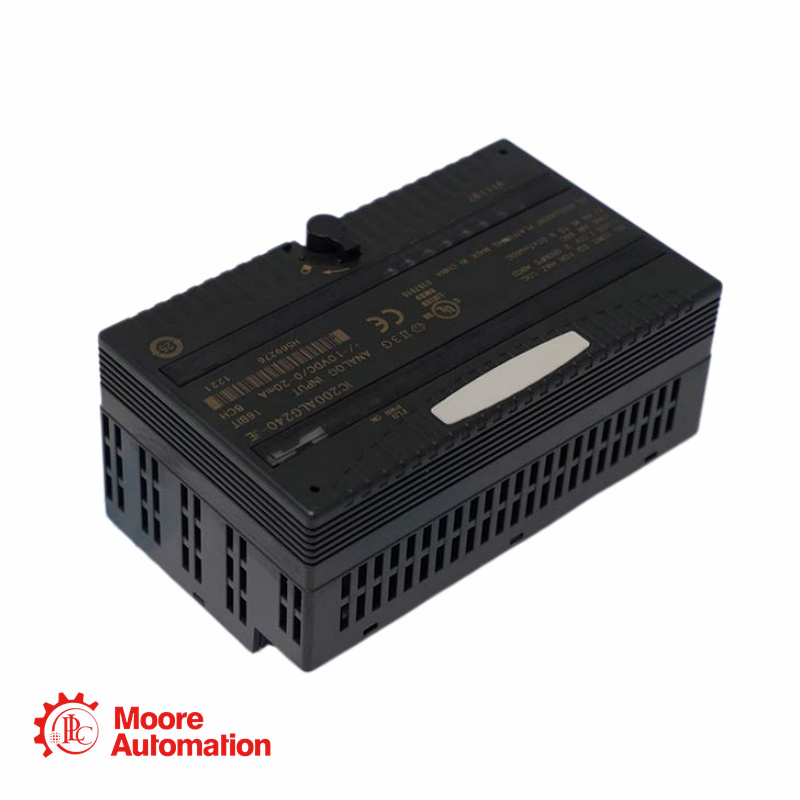

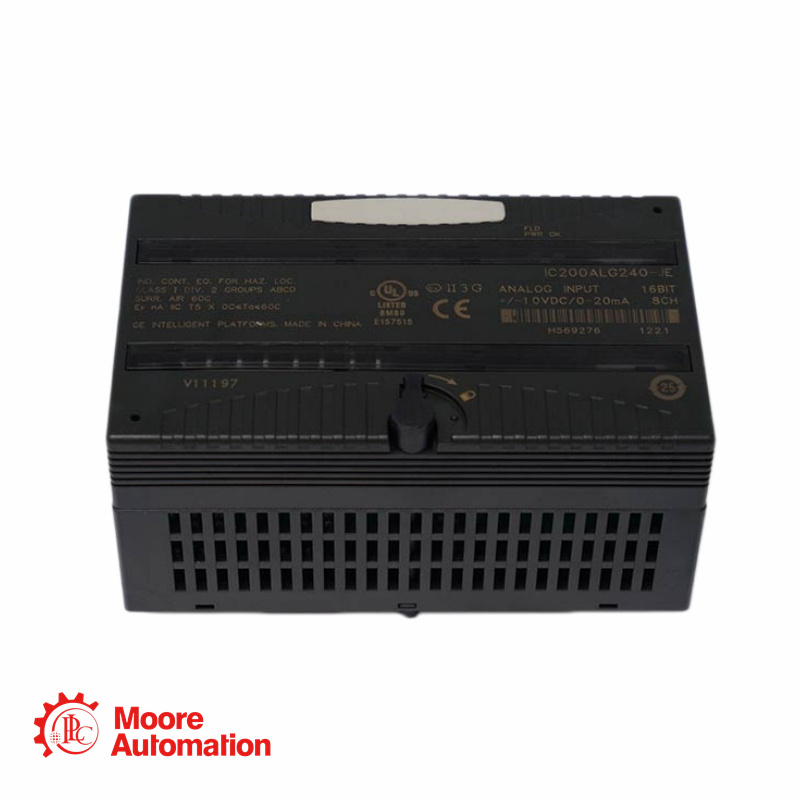

Module d'entrée analogique isolé 16 bits GE Fanuc VersaMax IC200ALG240-JE

Paramètres du produit

Article

Spécification

Marque

GE Fanuc / Emerson

Gamme de produits

VersaMax

Modèle de produit

IC200ALG240-JE

Type de produit

Module d'entrée analogique isolé tension/courant 16 bits

Canaux d'entrée

8 canaux d'entrée analogiques isolés

Plage d'entrée

Courant : +1 à 20 mA ; Tension : ±10 V CC

Résolution

Courant : 381 nA nominal ; Tension : 381 µV nominal

Précision

±0,1 % maximum de la pleine échelle à 25 °C

Isolement

250 V CA en continu ; 1 500 V CA pendant 1 minute, entre les canaux et entre l’entrée et la masse logique/de trame.

Besoins en énergie

Alimentation externe : +19,5 à +30 V CC ; Fond de panier : 15 mA max. à 5 V, 120 mA max. à 3,3 V

Mise à jour / Filtre

20 ms max. avec un filtre à 50 Hz ; 16,7 ms max. avec un filtre à 60 Hz ; filtre programmable 50/60 Hz

Foire aux questions

Q1 : En quoi le circuit intégré IC200ALG240-JE est-il différent du circuit intégré de base IC200ALG240 ?

A : IC200ALG240-JE est une version révisée/avec suffixe. Selon le fournisseur, la principale différence réside dans l'étiquetage, la compatibilité et les performances restant identiques.

Q2 : Pourquoi l'isolation entre les canaux est-elle importante pour ce module ?

A : L'isolation permet de réduire les interférences entre les signaux analogiques et d'améliorer la fiabilité lorsque différents appareils de terrain utilisent des références de signal distinctes.

Q3 : Le circuit intégré IC200ALG240-JE peut-il être utilisé à la fois pour des entrées de courant et de tension ?

A: Oui, les canaux peuvent être configurés pour une entrée de courant ou une entrée de tension, prenant en charge les signaux de courant et les signaux de tension ±10VDC.

Q4 : Que faut-il vérifier avant de remplacer ce module ?

A : Confirmez le suffixe IC200ALG240-JE, le type de porteuse, l'alimentation externe 24 VCC, la polarité du câblage, la configuration des canaux et les paramètres du logiciel PLC.
