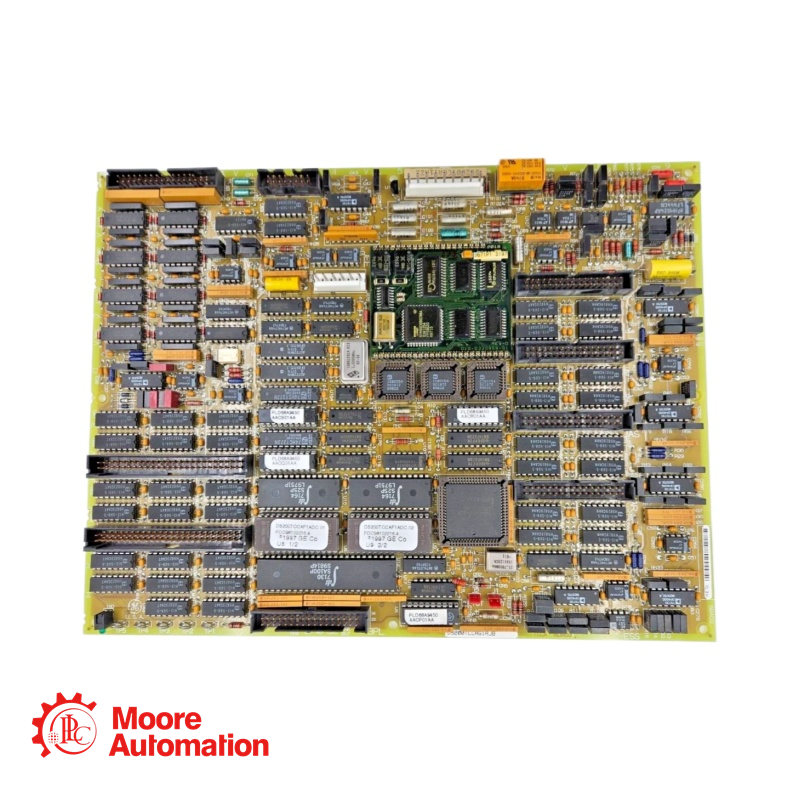

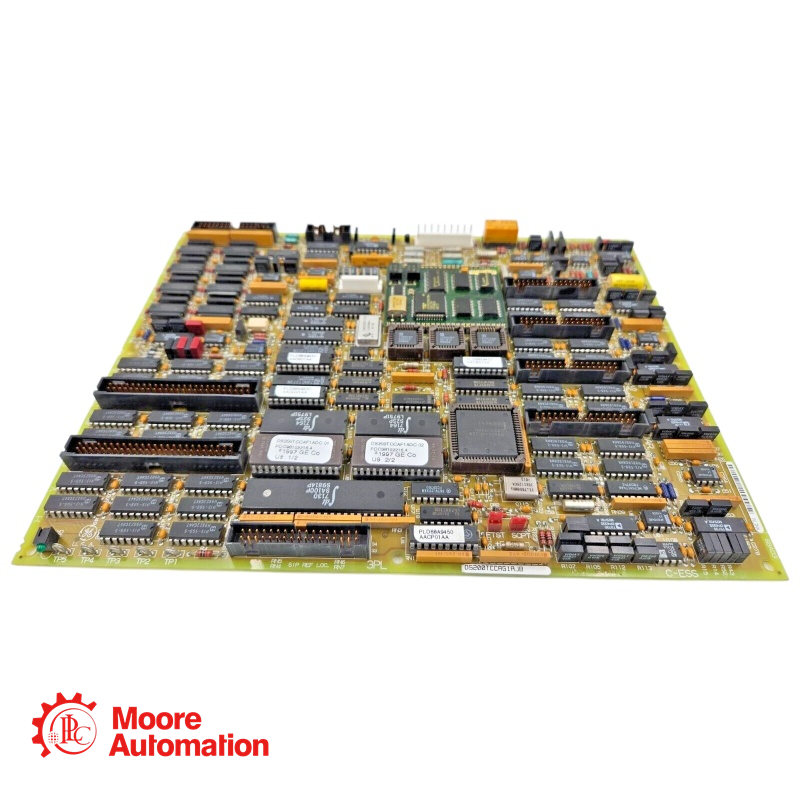

GE DS200TCCAG1AJB Carte d'E/S analogiques communes

Directeur des ventes: Frida

Téléphone/WhatsApp : +86 15359408275

Description du DS200TCCAG1AJB
La carte d'E/S analogiques commune DS200TCCAG1AJB, conçue et fabriquée par General Electric, fait partie de la série Mark V utilisée dans les systèmes de commande de turbines à gaz. Composant essentiel du système de commande, elle est située au cœur de la turbine. Sa fonction principale est de conditionner, de mettre à l'échelle et d'interfacer divers signaux analogiques provenant des borniers CTBA, TBQA et TBCA, également intégrés au cœur de la turbine. En assurant le conditionnement des signaux, la carte TCCA garantit la précision et la stabilité des données entrantes, les préparant ainsi au traitement numérique.

La carte TCCA gère des entrées et sorties analogiques 4-20 mA, couramment utilisées dans les systèmes de contrôle industriels pour la transmission de variables de processus sur de longues distances avec une forte immunité au bruit. Elle prend également en charge les entrées pour sondes de température à résistance (RTD), permettant une surveillance précise et fiable de la température, essentielle au fonctionnement et à la sécurité des turbines.

Le TCCA traite également les signaux des thermocouples, couramment utilisés pour la mesure des hautes températures dans les turbines. De plus, il gère les signaux de tension et de courant d'arbre, essentiels à la surveillance des conditions électriques de l'arbre de la turbine, permettant ainsi de détecter des problèmes tels que des défaillances d'isolation ou des défauts de mise à la terre susceptibles d'affecter le rendement et la durée de vie de l'équipement.

Une fois tous les signaux correctement mis à l'échelle et conditionnés, la carte TCCA les transmet à la carte STCA via le connecteur 3PL, une nappe assurant un acheminement rapide et organisé des signaux. Cette connexion permet une intégration fluide des données analogiques dans la logique de commande de la turbine, contribuant ainsi à une surveillance, un diagnostic et des opérations de contrôle efficaces.

CONFIGURATION TCCA :

Matériel : La carte TCCA comporte trois cavaliers matériels : J1, J2 et J3. J1 permet d’activer ou de désactiver le port série RS232. J2 permet de désactiver l’oscillateur pour le test de la carte. J3 est utilisé pour les tests d’usine. Consultez l’annexe A pour plus d’informations sur la configuration des cavaliers matériels de cette carte.

Logiciel : les constantes de configuration E/S pour les thermocouples, les RTD, les entrées et sorties mA, ainsi que les paramètres de tension et de courant de l’arbre sont saisis dans l’éditeur de configuration E/S situé sur l’IHM comme décrit ci-dessous.

Paramètre DS200TCCAG1AJB

Fabricant : General Electric
Série : Mark V
Type de produit : Bornier
Canaux d'entrée : 8 entrées analogiques
Résolution d'entrée : 12 bits / 16 bits
Type de sortie : Tension (0-10 V, ±10 V)
Résolution de sortie : 12 bits / 16 bits
Type d'entrée : Tension (0-10 V, ±10 V)
Protocole de communication : RS-485
Alimentation : 24 V CC ±10 %, < 5W
Isolation : 1500 V
Options de montage : rail DIN
Température de fonctionnement : -20 °C à 70 °C

FAQ

Q:Où est installée la carte TCCA dans le système de contrôle ?

A : La carte TCCA est située au cœur de l'armoire de commande de la turbine. Elle fonctionne de concert avec les borniers CTBA, TBQA et TBCA, également logés dans le cœur de l'armoire. Son emplacement stratégique lui permet de traiter efficacement divers signaux analogiques et de servir de concentrateur central pour les communications d'entrée et de sortie analogiques.

Q : Quels types de signaux analogiques la carte TCCA prend-elle en charge ?

A : La carte TCCA est capable de gérer plusieurs types de signaux analogiques. Ceux-ci incluent 4–Entrées et sorties de 20 mA, couramment utilisées pour la transmission de données de capteurs dans les environnements industriels en raison de leur résistance aux perturbations électriques.

Q : Comment la TCCA gère-t-elle 4–Signaux de 20 mA ?

A : Le conseil d'administration de la TCCA affiche 4–Les signaux d'entrée de 20 mA transitent par le connecteur JBB depuis la carte de connexion CTBA. Le courant d'entrée traverse une résistance de charge sur la carte, créant une chute de tension qui est ensuite mesurée et traitée. Cette tension est transmise par le connecteur 3PL au module d'E/S.
