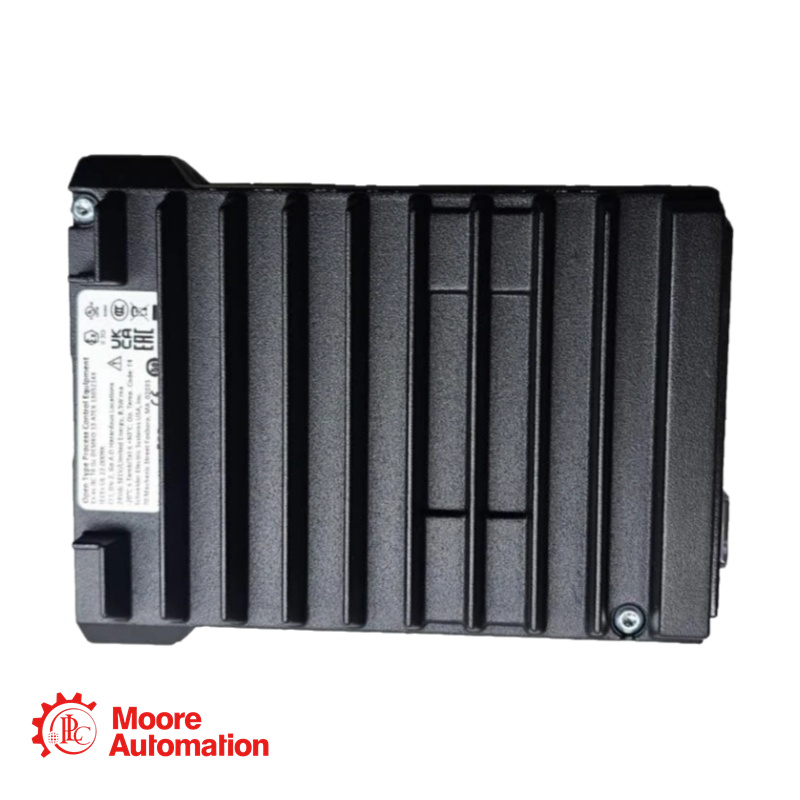

Contrôleur d'appareils de terrain Foxboro FDC280 RH101FQ

Obtenez un prix ici :

Directrice des ventes : Frida

Téléphone/WhatsApp : +86 15359408275

E-mail: ventes5@mooreplc.com

Informations de base

Fabricant: Foxboro
Gamme de produits : Système d'automatisation des processus Foxboro Evo™
Référence de la pièce : RH101FQ
Fonction : Contrôleur de terrain distribué et tolérant aux pannes et passerelle de protocole
Application principale : Intégration directe d’appareils de terrain Ethernet et série sans modules d’E/S

Description du produit

Le FDC280 représente une évolution majeure de l'architecture Foxboro Evo, éliminant le besoin de modules de bus de terrain (FBM) traditionnels dans de nombreuses applications. Ce contrôleur bicœur, tolérant aux pannes en option, est conçu pour un montage sur site. Il communique directement avec les équipements de l'installation via les protocoles Ethernet (Modbus TCP, Ethernet/IP) et série (Modbus RTU, RS-232/422/485).

Contrairement au FCP280, le FDC280 ne prend pas en charge le bus d'E/S parallèles (PIO) traditionnel. Conçu spécifiquement pour les usines compatibles avec l'IIoT, il exécute nativement le contrôle, l'acquisition de données et la gestion des alarmes sur le même processeur qui gère l'intégration des périphériques.

Spécifications techniques

Domaines d'application

Automatisation des têtes de puits (pétrole et gaz) : remplacement à distance des RTU. Connexion aux calculateurs de débit Modbus (série) et aux radios Ethernet (TCP) sans armoire FBM supplémentaire. Classement G3 : résiste aux environnements corrosifs des plateformes de forage.
Systèmes modulaires : les constructeurs peuvent intégrer le FDC280 directement sur le châssis. Il assure la régulation (PID, séquencement) et la passerelle vers le système de contrôle-commande distribué de l’usine via Ethernet. Gain de place par rapport à une solution traditionnelle.
Gestion de l'énergie : Interface directe avec les compteurs d'énergie Modbus RTU (jusqu'à 128 appareils). Idéal pour la centralisation des données des sous-stations électriques avec horodatage par GPS.
Extension d'E/S sur site existant : ajout de nouveaux appareils intelligents (compteurs Coriolis, MCC intelligents) à un système Foxboro existant sans ajout de nouvelles baies FBM. Le FDC280 utilise le réseau local de l'usine comme bus d'E/S.

Foire aux questions - FDC280 RH101FQ

Q : Le FDC280 peut-il remplacer mon FCP270 ou FCP280 actuel ?
R : Pas directement. Le FDC280 est conçu pour les appareils de terrain Ethernet et série. Il ne prend pas en charge le bus d'E/S parallèles (PIO) utilisé par les modules de terrain standard de la série 200 (par exemple, FBM201, FBM237). Si votre stratégie d'E/S prévoit une migration vers des appareils de terrain Ethernet/IP ou Modbus TCP, le FDC280 est le choix approprié. Pour les E/S analogiques/câblées traditionnelles, le FCP280 reste nécessaire.

Q : Qu'est-ce que le « mode d'auto-hébergement » ?
A : Il s'agit d'une fonctionnalité essentielle pour les installations sur site distantes. En cas de perte de connexion au réseau de contrôle Foxboro Evo (poste de travail hôte), le FDC280 enregistre un fichier de point de contrôle dans sa mémoire flash interne. Après une mise hors tension/sous tension, il peut redémarrer et exécuter la stratégie de contrôle de manière autonome, sans attendre le serveur d'ingénierie central. Ceci évite que les têtes de puits ou les stations de pompage distantes ne passent en mode de sécurité lors de coupures de réseau.

Q : Combien de connexions Modbus TCP le FDC280 peut-il gérer ?
A : Le FDC280 prend en charge 32 instances de pilote simultanées. Cela permet des connexions simultanées à plusieurs sous-réseaux différents ou à plusieurs versions du protocole Modbus. Au sein de ces instances, il prend en charge jusqu'à 256 appareils de terrain.

Q : Comment fonctionne le mode Time Strobing sur le FDC280 ?
A : Contrairement aux anciens modules d'E/S Foxboro, la plaque de base du FDC280 est équipée de connecteurs RJ-45 dédiés au signal de synchronisation (Cat 5). Cela permet une connexion directe au commutateur de synchronisation sans adaptateur externe. La résolution d'horodatage prend en charge une fréquence de balayage minimale de 10 cycles par seconde (100 ms BPC).
