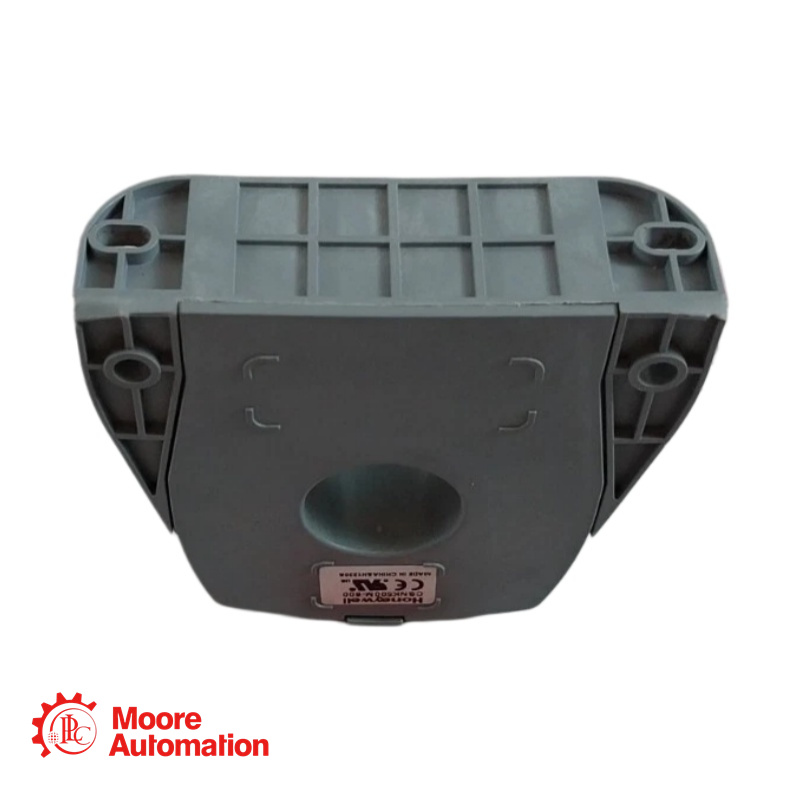

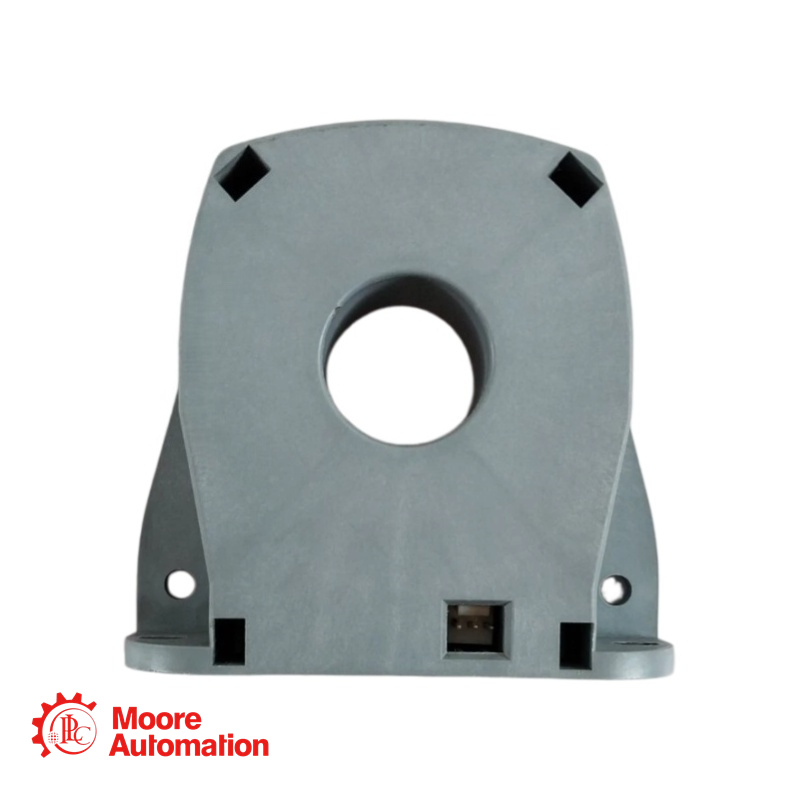

Transducteur de courant Honeywell CSNK500M-600

Contactez-nous ci-dessous pour obtenir le meilleur prix
Contact-- Frida
E-mail--ventes5@mooreplc.com
Mobile (WhatsApp)-- +86 15359408275

Description du CSNK500M-600

Le CSNK500M est un capteur de courant en boucle fermée basé sur le principe de la compensation magnétique (effet Hall). Il est conçu pour la mesure électronique des courants continus, alternatifs ou pulsés, assurant une isolation galvanique entre les circuits primaire (puissance) et secondaire (mesure). Le capteur délivre un courant secondaire proportionnel de 100 mA pour un courant primaire nominal de 500 A, permettant ainsi une surveillance précise et linéaire du courant.

Paramètre

Courant nominal (en pouces) : 500 A.rms
Plage de mesure (continue) : 0 à ±1200 à
Plage de mesure (crête CA) : 0 à ±1275 à
Courant de sortie analogique nominal : 100 mA (à 500 A primaire)
Rapport de transformation : 1/5000
Tension d'alimentation : ±15 à ±18 Vcc (±5 %)
Isolation galvanique : 6 kV efficaces / 50 Hz / 1 minute
Temps de réponse : inférieur à 1 µs
Bande passante : CC à 100 kHz
di/dt : Meilleur que 50 A/µs

FAQ

Quelle est la différence entre le CSNK500M et le CSNK500M-600 mentionnés dans la demande ?
A : La fiche technique fournie concerne le modèle standard CSNK500M. Les spécifications de la variante « CSNK500M-600 » ne sont pas incluses dans ce document. Le suffixe « -600 » peut indiquer une version spécifique ou une plage de mesure étendue ; il est donc nécessaire de consulter la fiche technique correspondante pour connaître ses spécifications exactes.

Comment la tension d'alimentation affecte-t-elle la plage de mesure du capteur ?
A : La plage de mesure du capteur dépend de la tension d'alimentation et de la résistance de mesure (charge). Une tension d'alimentation plus élevée (±18 V au lieu de ±15 V) permet d'utiliser une résistance de mesure plus importante pour un même courant, ou de mesurer un courant de crête plus élevé. Par exemple, pour mesurer un courant de crête de ±1275 A, une alimentation de ±18 V est nécessaire avec une résistance de charge maximale de seulement 5 ohms. Le dépassement de ces limites saturera la sortie.
