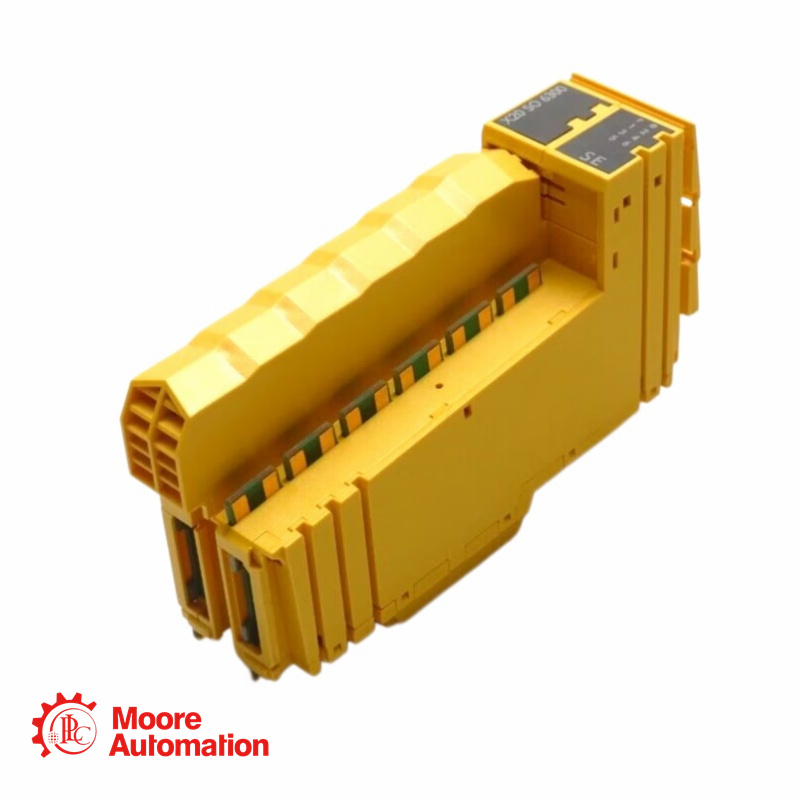

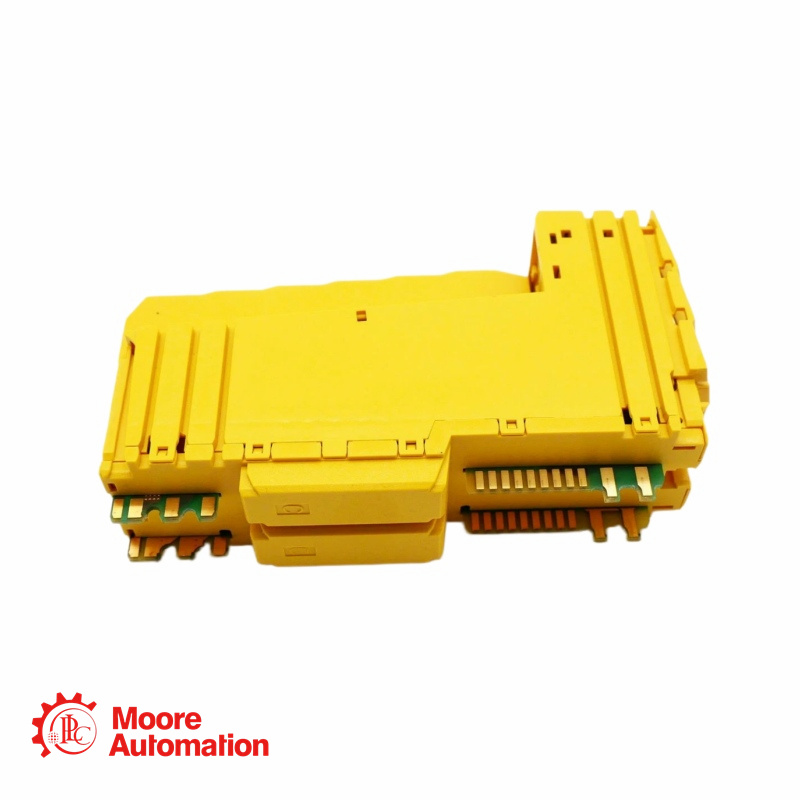

Module de sortie numérique sécurisé à 6 canaux B&R X20SO6300

Bénéficiez de votre réduction supplémentaire : contactez Nina Lan du service commercial pour plus de détails.

E-mail：ventes8@askplc.com

Mobile (WhatsApp)：+86 18030235312

Le B&R X20SO6300 est un module de sortie numérique de sécurité pour les architectures X20 SafeIO. Il fournit six sorties semi-conducteurs de type B1 de 24 V CC, chacune d'une intensité nominale de 0,2 A, pour la commande d'actionneurs de sécurité avec référence de masse, tels que les circuits d'activation. Les protections intégrées contre les courts-circuits, les surcharges, l'inversion de polarité et le redémarrage contribuent au maintien des états de sécurité définis. Avec des impulsions de test OSSD inférieures à 10 µs et la prise en charge des applications SIL 3 / PL e, il convient aux conceptions de sécurité des machines et des procédés montées en armoire.

Spécifications techniques du X20SO6300

Marque

B&R

Variante de sortie

FET, commutation positive 2x, type B1, niveau de sortie lisible

Gamme de produits

X20 SafeIO

Tension d'alimentation

24 V CC, -15 % / +20 %

Modèle de produit

X20SO6300

Courant de sortie

0,2 A par canal ; courant nominal total de 1,2 A

Type de produit

Module de sortie numérique sécurisé

Impulsion de test OSSD

Maximum 10 μs

Canaux de sortie

6 sorties numériques sécurisées

Cote de sécurité

SIL 3 / PL e / Catégorie 4 avec OSSD activé

FAQ

Q1 : Que signifie la sortie de type B1 pour X20SO6300 ?
A : Il utilise une conception de sortie côté haut/côté haut pour les actionneurs avec un potentiel de référence, tels que les entrées d'activation sécurisées sur les variateurs.

Q2 : Est-il possible de désactiver les tests OSSD ?
A : Il peut être configuré, mais la désactivation de l'OSSD réduit la capacité de détection des pannes et ne maintient pas les performances SIL 3 ou PL e.

Q3 : Comment le module empêche-t-il le redémarrage automatique après une panne ?
A : Chaque sortie utilise un verrouillage de redémarrage interne qui nécessite une correction de défaut, un signal de sécurité valide et un front de signal de libération.

Q4 : Que faut-il vérifier avant de remplacer le X20SO6300 ?
A : Confirmer le projet de sécurité, la configuration SafeDESIGNER, le firmware, la méthode de mise à la terre, le câblage de sortie, le bornier et la validation de sécurité après remplacement.
