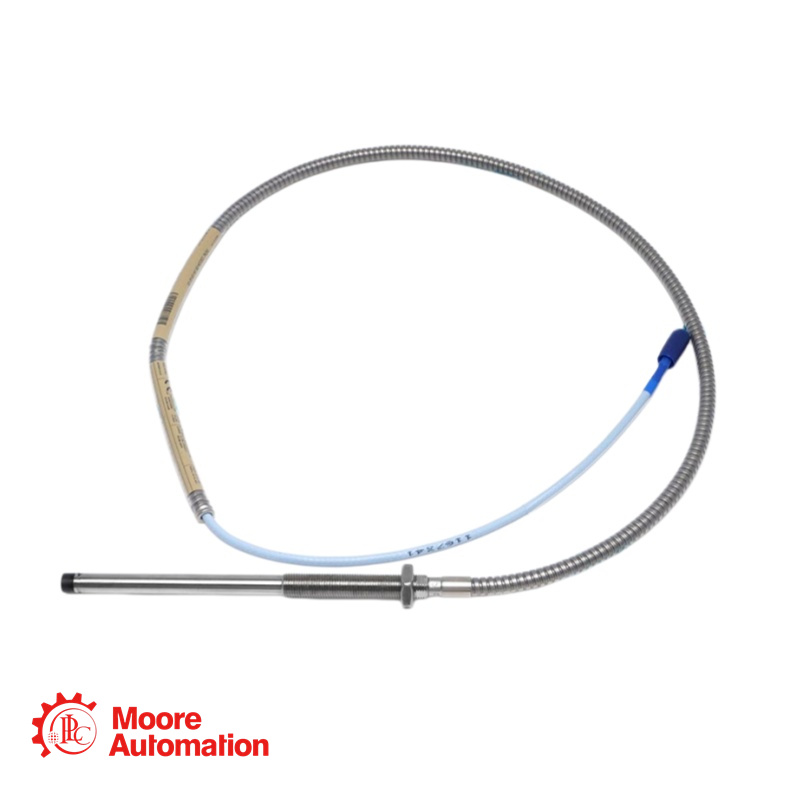

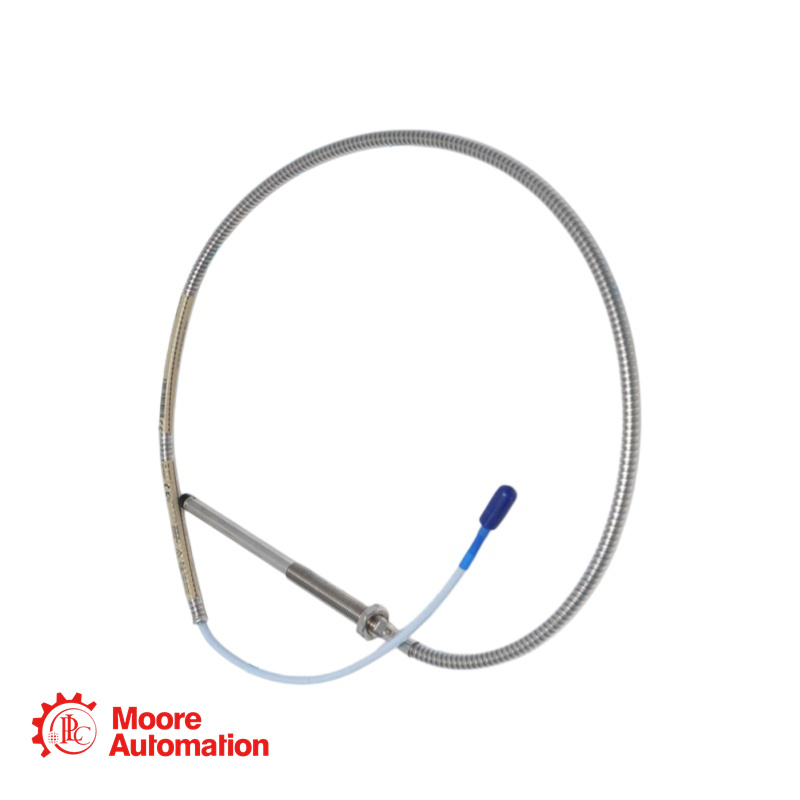

Sonde de proximité Bently Nevada - 330104-09-18-05-01-05

Spécifications 330104-09-18-05-01-05

▶Surveillance des vibrations des compresseurs : Fournit une mesure fiable des vibrations de l’arbre sur les compresseurs centrifuges et axiaux, en particulier ceux fonctionnant dans des zones dangereuses où les homologations ATEX/IECEx sont requises.
▶Surveillance de la position de la butée de la turbine à vapeur : Surveille la position de l’arbre axial pour détecter l’usure du palier de butée, contribuant ainsi à prévenir les dommages catastrophiques à la turbine.
▶Systèmes de protection contre la survitesse : utilisés dans le cadre des tachymètres ou des systèmes de détection de survitesse.
▶Surveillance des roulements du générateur : L’armure en acier inoxydable offre une protection supplémentaire aux câbles dans les applications de générateurs où les câbles peuvent être exposés à des températures élevées ou à l’abrasion physique.
▶Installations de modernisation : Avec son filetage M10 x 1 et sa longueur totale de 5,0 mètres, cette sonde est compatible avec les systèmes 3300 XL existants et peut remplacer les sondes de 5 mm ou 8 mm de la série 3300 non XL tout en maintenant l'interchangeabilité.

Q : Quelles sont les dimensions mécaniques de ceci ? 330104-09-18-05-01-05 sonde?
▶UN: Cette sonde a une longueur totale de boîtier de 180 mm (option B) et une longueur non filetée de 90 mm (option A). La longueur non filetée doit être inférieure d'au moins 20 mm à la longueur totale du boîtier, condition respectée (90 mm ≤ 160 mm).
Q : Quelle est la longueur totale requise du système pour cela ? 330104-09-18-05-01-05 sonde?
▶UN: Cette sonde a une longueur totale de 5,0 mètres (option C). Elle est conçue pour être utilisée avec un capteur Proximitor de 5 mètres (par exemple, 330180-50, -51 ou -52). Lorsqu'elle est utilisée avec une rallonge, la longueur totale de la sonde et de la rallonge doit être égale à celle du capteur Proximitor.
Q : Comment fonctionne l'armure de ce 330104-09-18-05-01-05 Installation avantageuse de la sonde ?
▶UN: Le blindage flexible en acier inoxydable (AISI 302 ou 304 avec gaine extérieure en FEP) protège le câble de la sonde contre l'abrasion mécanique, les arêtes vives et les chocs. Ceci est particulièrement avantageux lors du passage des câbles dans des conduits, des espaces restreints ou des zones exposées à l'usure.
Q : Quel est le diamètre minimal d'arbre recommandé pour cela ? 330104-09-18-05-01-05 sonde?
▶UN: Le diamètre minimal recommandé pour l'arbre est de 76,2 mm (3 pouces). Pour les mesures de vibrations radiales ou de position sur des arbres de diamètre inférieur, le facteur d'échelle peut varier.
Q : Est-ce que cela peut 330104-09-18-05-01-05 La sonde peut-elle être utilisée avec le support de montage fileté phénolique ?
▶UN: Oui. Le support de montage fileté phénolique (référence 27474-04) est disponible pour les filetages M10 x 1 et est recommandé lorsqu'une isolation électrique supplémentaire à partir du lieu de montage est requise, comme dans les applications de roulements de générateurs et de moteurs électriques.
