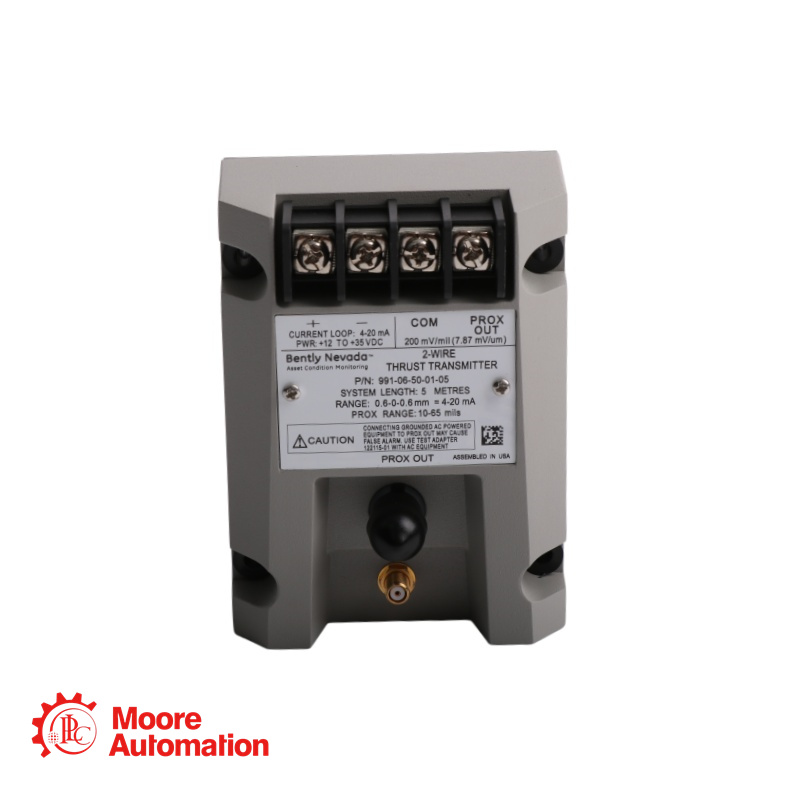

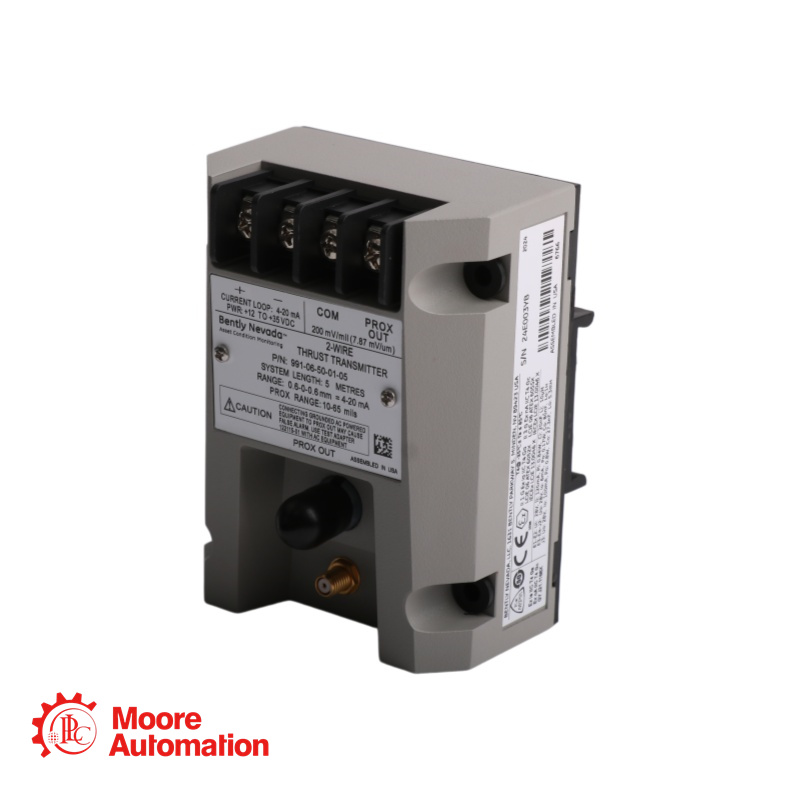

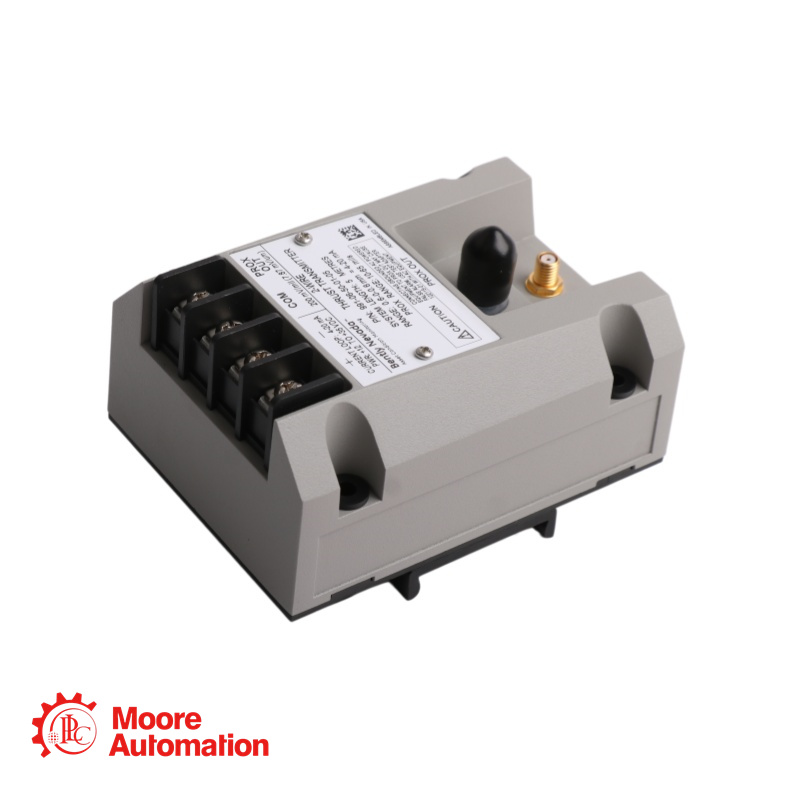

Émetteur de poussée Bentley Nevada 991-06-50-01-CN

Comment obtenir un prix ? Contactez-nous ci-dessous :

991-06-50-01-CN Aperçu

Le 991-06-50-01-CN Le transmetteur de poussée est principalement destiné aux fabricants d'équipement d'origine (OEM) de compresseurs d'air centrifuges ou de petites pompes, moteurs ou ventilateurs qui préfèrent fournir un simple signal de déplacement axial proportionnel (poussée) de 4 à 20 mA comme entrée de leur système de commande de machines.
Le 991-06-50-01-CN L'émetteur est un appareil à 2 fils, alimenté par boucle, qui accepte les données d'entrée de notre sonde de proximité 3300 NSv et de son câble d'extension correspondant (disponible en longueurs de système de 5 m et 7 m). 991-06-50-01-CN L'émetteur conditionne le signal en unités d'ingénierie appropriées proportionnelles à la position axiale de l'arbre1 et le fournit sous la forme d'un signal standard industriel de 4 à 20 mA pour l'entrée du système de contrôle où se produisent l'alarme et la logique de protection des machines.

Paramètres 991-06-50-01-CN

Alimentation requise : entrée de +12 à +35 Vcc à la borne de l’émetteur
Signal de sortie : 4-20 mA proportionnel sur la plage pleine échelle spécifiée (configuration à 2 fils)
Plage de réglage pleine échelle : 25-0-25 mils (zéro central pour la position de poussée)
Précision de la boucle : ±1,5 % sur la plage pleine échelle spécifiée (typique)
Résistance de boucle maximale : 1 000 Ω, câble inclus, à 35 Vcc
Facteur d'échelle PROX OUT : 7,87 mV/µm (200 mV/mil) ±6,5 % typique
Impédance de sortie PROX OUT : 10 kΩ, calibrée pour une charge de 10 MΩ
Plage linéaire (proximité) : 0,25 à 1,65 mm (10 à 65 mils)
Non OK/Défaillance du signal : La sortie est dirigée vers <3,6 mA dans les 100 μs suivant l'état « Non OK ».
Température de fonctionnement (émetteur) : -35 °C à +85 °C (-31 °F à +185 °F)
Température de fonctionnement (sonde) : -52 °C à +177 °C (-62 °F à +351 °F)

FAQ concernant 991-06-50-01-CN

1. Quelle est l'application principale de 991-06-50-01-CN Émetteur de poussée ?

Il est principalement destiné aux fabricants d'équipement d'origine (OEM) de compresseurs d'air centrifuges, de petites pompes, de moteurs ou de ventilateurs qui ont besoin de fournir un simple signal de déplacement axial proportionnel (poussée) de 4 à 20 mA comme entrée pour leur système de commande de machines.

2. Que signifie le code d'homologation « -CN » ?

Le code « -CN » indique que cet émetteur est certifié pour une utilisation en Chine avec des approbations spécifiques des organismes de réglementation chinois, notamment CCC (China Compulsory Certification) et/ou NEPSI (National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation) pour une utilisation en zone dangereuse.

3. Quel est le réglage d'écartement correct pour la sonde ?

Le réglage et la plage de la sonde sont essentiels pour les mesures de position de poussée. Un réglage incorrect de l'entrefer de la sonde peut empêcher l'émetteur d'atteindre la pleine échelle, que ce soit dans le sens normal ou inverse. L'entrefer de la sonde doit être correctement réglé pour fonctionner dans la plage linéaire de 0,25 à 1,65 mm (10 à 65 mils) par rapport à la cible.

4. Que se passe-t-il si la sonde de proximité tombe en panne ou si sa connexion est défectueuse ?

Le signal PROX OUT n'est pas isolé de la boucle 4-20 mA et sa phase est inversée. Pour connecter en toute sécurité un équipement de diagnostic alimenté en courant alternatif, vous devez utiliser l'adaptateur de test 990/991 (122115-01), qui assure l'isolation et corrige la polarité du signal.

5. Comment puis-je connecter un équipement de diagnostic (comme un oscilloscope) à la sortie PROX OUT ?

Le signal PROX OUT n'est pas isolé de la boucle 4-20 mA et sa phase est inversée.

6.Quelles sont les limites de l'utilisation d'un transmetteur de poussée 991-06-50-01-CN par rapport à un système de surveillance complet ?

Bien qu'utile pour l'alarme sur la position de poussée et la tendance, le signal 4-20 mA ne prend pas en charge les fonctions de surveillance avancées telles que la désactivation du canal OK temporisé, le contournement du danger ou la multiplication du déclenchement.
