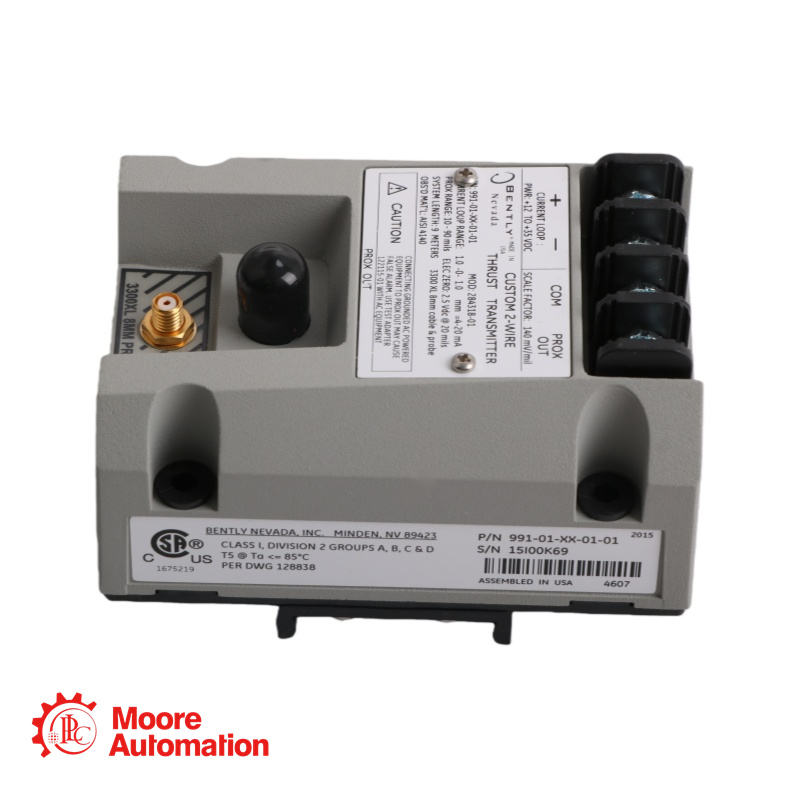

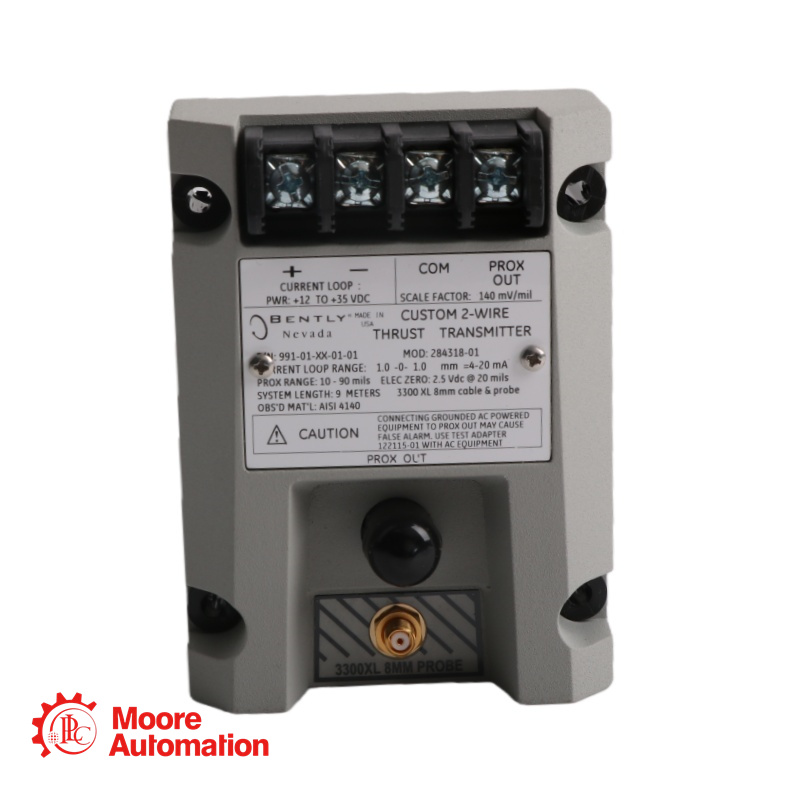

Bently Nevada 991-01-XX-01-00 MOD:284318-01 Thrust Transmitter

Caractéristiques du produit

Le transmetteur de poussée Bently Nevada 991 est un appareil robuste, alimenté par boucle 4-20 mA, conçu pour les équipementiers afin de surveiller la position de l'arbre axial des compresseurs, pompes et ventilateurs. Il intègre un capteur de proximité, éliminant ainsi le besoin d'un capteur externe, et fournit un signal de commande ainsi qu'une sortie de diagnostic pour le contrôle de l'état des machines. Conçu pour les environnements difficiles, il fonctionne de -35 °C à +85 °C, supporte une humidité relative de 100 % et est homologué pour les zones dangereuses (Division 2 et Zone 2). Son montage simple sur rail DIN ou cloison et ses réglages zéro/étendue non interactifs le rendent pratique pour une intégration dans les systèmes de commande de machines de base ne nécessitant pas de systèmes de surveillance complets.

Alimentation électrique requise : +12 à +35 Vcc aux bornes de l’émetteur.
Sortie de signal : 4 à 20 mA CC, configuration en boucle à 2 fils.
Précision de sortie : ±1,5 % sur la plage pleine échelle spécifiée (typique), mesurée de l'entrée TEST à la tension aux bornes d'une résistance de boucle de 250 Ω.
Résistance de boucle maximale : 1 000 Ω (câble inclus) à 35 Vcc.
Limitation de courant : 23 mA typique.
Réponse en cas de non-conformité/désactivation du signal : la sortie chute à <3,6 mA dans les 100 µs suivant un défaut ; se rétablit en 0,1 s après la disparition du défaut.
Impédance de sortie Prox Out : 10 kΩ, calibrée pour une charge de 10 MΩ.
Plage linéaire Prox Out : 0,25 à 1,65 mm (10 à 65 mils).
Facteur d'échelle incrémentale Prox Out : 7,87 mV/µm (200 mV/mil) ±6,5 % typique, erreurs d'interchangeabilité comprises.
Stabilité de la température de sortie Prox : le facteur d'échelle reste dans une plage de ±10 % de 0 °C à +70 °C.
Taille minimale de la cible : 9,5 mm (0,375 po) de diamètre.
Limite de longueur du câble Prox Out (pour tester l'équipement) : Maximum 3 mètres (10 pieds).
Limite de longueur du câble de sortie du signal (vers l'appareil récepteur) : Maximum 13 km (8 miles) pour les emplacements non dangereux/Zone 2/Div 2.
Température de fonctionnement de l'émetteur : -35°C à +85°C (-31°F à +185°F).
Température de stockage de l'émetteur : -51°C à +100°C (-60°F à +212°F).
Température de fonctionnement de la sonde : -52°C à +177°C (-62°F à +351°F).
Température de stockage de la sonde : -52°C à +177°C (-62°F à +351°F).
Résistance à la traction (sonde) : 222 N (50 lbf) max, boîtier à plomb.
