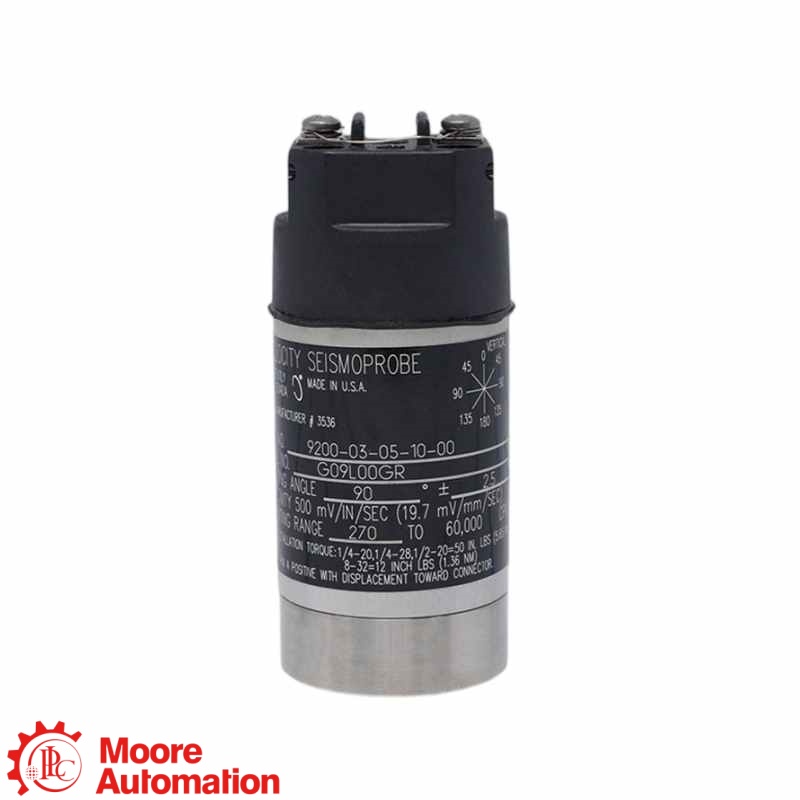

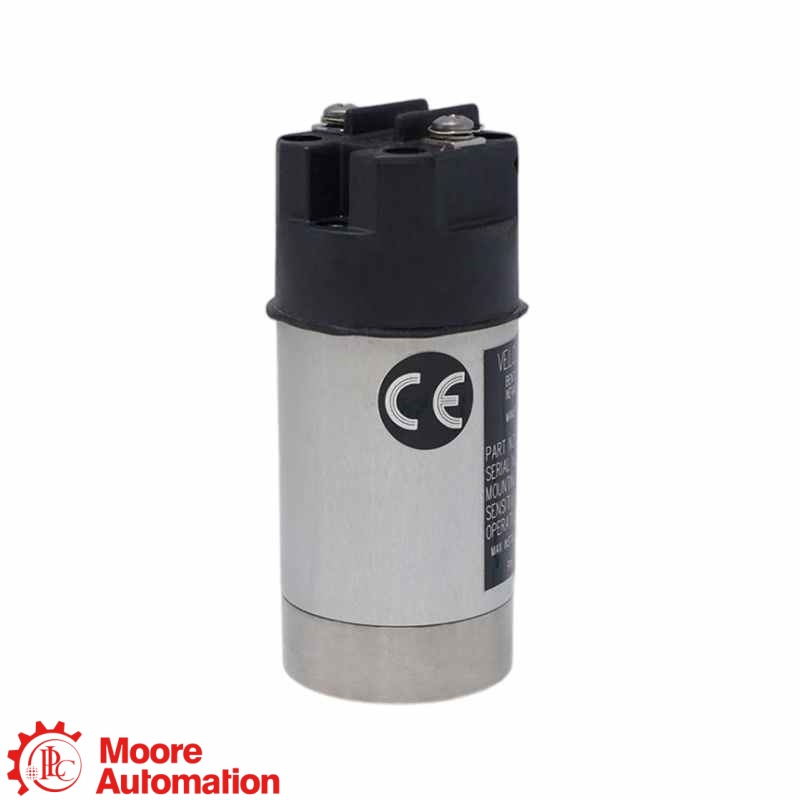

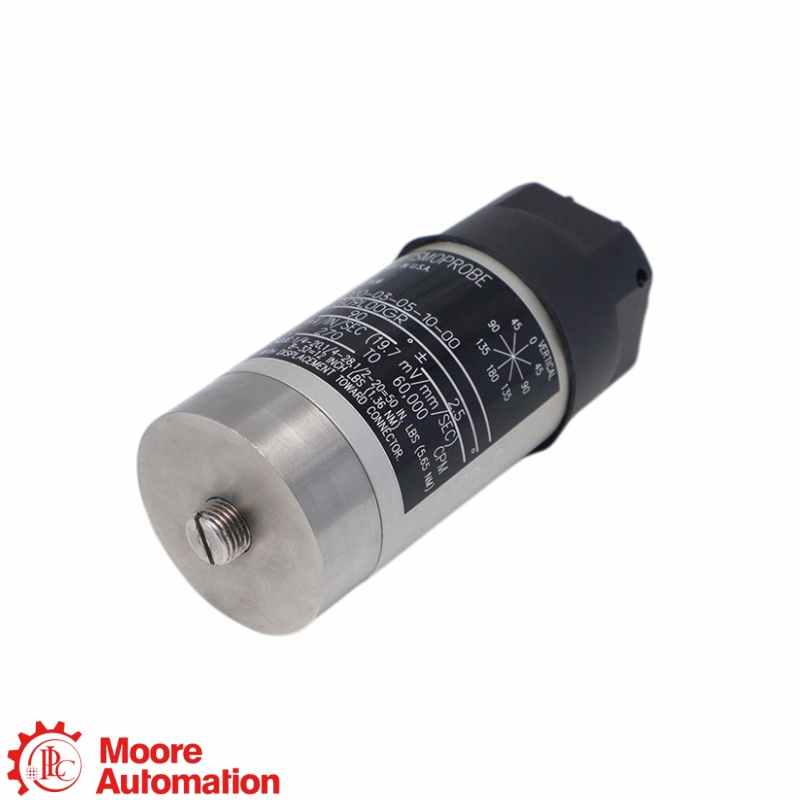

Transducteur de vitesse pour sismographe Bently Nevada 9200-03-02-02-00
Transducteur de vitesse pour sismographe Bently Nevada 9200-03-02-02-00
Transducteur de vitesse pour sismographe Bently Nevada 9200-03-02-02-00

Transducteur de vitesse pour sismographe Bently Nevada 9200-03-02-02-00

CAPTEUR DE VITESSE À DEUX FILS

9200-03-02-02-00

9200-03-02-02-00 — Une sismosonde à deux fils à bobine mobile pour les mesures de vibrations des paliers, des boîtiers et des structures.

ANGLE DE MONTAGE90° ±2,5°
CONNECTEURMontage latéral
BASE DE MONTAGE1/4-28 UNF
APPROBATIONSAucun
FABRICANTBentley Nevada · Baker Hughes
CONDITIONS / GARANTIEProduit neuf d'origine · Garantie d'un an
CERTIFICATION ISOProduit certifié ISO
VÉRIFICATION● Photos et vidéos du produit fournies sur demande
DEMANDER UN DEVIS
Renseignez-vous maintenant
RECHERCHE DE MODÈLESTrouvez une référence spécifiqueOuvrez directement la page produit Moore Automation la mieux adaptée à votre profil.
BENTLY, NEVADA ● SEISMOSONDE 9200
TRANSDUCTEUR DE VITESSE DE LA SONDE SISMOPONDE

9200-03-02-02-00

90° · MONTAGE LATÉRAL · 1/4-28 UNF · AUCUNE HOMOLOGIE

Capteur de vitesse à bobine mobile à deux fils

RÔLE DE LA MESURE
9200-03-02-02-00 — Un transducteur à bobine mobile à deux fils pour la mesure absolue des vibrations des paliers, des carters et des structures.
NOTE DE CONFIGURATION
03 = montage à 90° et fréquence minimale de 4,5 Hz ; premier 02 = connecteur à montage latéral ; deuxième 02 = base circulaire 1/4-28 UNF ; 00 = aucune approbation d'agence.
👩‍💼
VOUS VOULEZ LE MEILLEUR PRIX ?
Frida
Leader des ventes 🏆
E-MAILventes5@mooreplc.com WHATSAPP+86 153 5940 8275
DÉCOMPOSITION DES NUMÉROS DE COMMANDE

Structure du numéro de commande 9200-03-02-02-00

9200
Famille de transducteursTransducteur de vitesse à deux fils pour sonde sismique
03
angle de montage90° ±2,5° ; fréquence minimale de 4,5 Hz
02
Option de connecteurMontage latéral ; sans câble intégré
02
base de montageBase circulaire ; goujon 1/4-28 UNF
00
Approbation de l'agenceAucune autorisation d'agence
CARACTÉRISTIQUES DE RÉFÉRENCE DU FABRICANT

Spécifications techniques

Sonde sismique 9200 ↗
9200-03-02-02-00

Aperçu des données d'ingénierie

Cliquez sur « + » pour afficher plus de spécifications.

HAUTEUR102 mm typique
DIAMÈTRE41 mm typique
POIDS300 g typique
FRÉQUENCE4,5–1000 Hz
Données officielles du Baker Hughes 9200 ; les dimensions varient selon l’option de connecteur.
Vérification de la configurationVeuillez vérifier la référence complète 9200-03-02-02-00, l'orientation de montage, le connecteur, la base, le câblage et l'entrée du moniteur avant de commander.
Informations générales −
MarqueBentley Nevada
Numéro de pièce9200-03-02-02-00
Type de produitCapteur de vitesse à bobine mobile à deux fils
Famille de produitsSismosonde 9200
MesuresVibrations absolues des paliers, des carters ou des structures
SortirTension proportionnelle à la vitesse de vibration
Caractéristiques électriques et performances ＋
Sensibilité20 mV/mm/s (500 mV/po/s) ±5%
Réponse en fréquence4,5 à 1000 Hz ; +0, -3 dB typique
Charge d'étalonnage10 kΩ entre les broches A et B
Plage de vitesses25 mm/s (1 po/s) dans les conditions spécifiées
Plage de fonctionnement dynamiqueDéplacement maximal crête à crête de 2,54 mm
résistance de la bobine1,25 kΩ ±5%
Configuration mécanique ＋
Option d'angle de montage 0390° ±2,5°
Option de connecteur 02Montage latéral ; sans câble intégré
Option de base de montage 02Base circulaire ; goujon 1/4-28 UNF
Hauteur102 mm (4 pouces) typique
Diamètre41 mm (1,6 po) typique
Poids300 g (10,5 oz) typique
Environnement et installation ＋
température de fonctionnement et de stockage-29°C à +121°C (-20°F à +250°F)
Humidité relativeJusqu'à 95 % sans condensation
Altitude maximale2000 m (6561 pieds)
Distance entre les fils conducteursPortée jusqu'à 305 m (1000 pi) vers un moniteur compatible
option d'approbation de l'agence 00Aucune autorisation d'agence
InstallationMonter sur le logement du roulement ou le carter de la machine
Source: Bentley Nevada 141626 Rév. VLes valeurs affichées sont les données 9200 publiées par le fabricant et les options de commande sélectionnées 03-02-02-00.
FAQ

Questions fréquemment posées par les acheteurs

Quel type de produit est 9200-03-02-02-00?＋

9200-03-02-02-00 est un transducteur de vitesse Seismoprobe à bobine mobile auto-alimenté à deux fils pour la mesure des vibrations absolues des machines.

Que représentent les groupes d'options dans 9200-03-02-02-00 identifier?＋

Pour 9200-03-02-02-00, 03 spécifie un montage à 90° avec une fréquence minimale de 4,5 Hz ; le premier 02 est le connecteur à montage latéral ; le deuxième 02 est la base circulaire 1/4-28 UNF ; et 00 signifie aucune approbation d'agence.

Quelle réponse en fréquence s'applique à 9200-03-02-02-00?＋

9200-03-02-02-00 utilise l'option 03, donnant une réponse de 4,5 à 1000 Hz de +0, -3 dB typique dans les conditions spécifiées par le fabricant.

Où est 9200-03-02-02-00 appliqué?＋

9200-03-02-02-00 est utilisé pour les mesures de vibrations des paliers, des carters de machines et des structures, y compris la surveillance continue ou les mesures de diagnostic périodiques.

Que faut-il vérifier avant de commander ? 9200-03-02-02-00?＋

Confirmer l'intégralité 9200-03-02-02-00 code de commande, orientation de montage à 90°, connecteur à montage latéral, base 1/4-28, câblage, compatibilité du moniteur, environnement d'installation et approbations requises.

CONTACTEZ LE SPÉCIALISTE PRODUIT

Vérifiez votre configuration avec Frida

Veuillez fournir l'étiquette complète et les détails du système pour vérification de la compatibilité, de la disponibilité et des délais de livraison.

CHOISISSEZ UNE MÉTHODE DE CONTACT DIRECT
FICHE DE DONNÉES

Manuels et références officielles pour
9200-03-02-02-00

Documentation officielle de Bently Nevada pour la famille de transducteurs de vitesse Seismoprobe 9200 et 74712, y compris le tableau de commande complet du 9200.

Transducteurs de vitesse Seismoprobe 9200 et 74712

Bentley Nevada 141626 Rév. V. Consultez le tableau de commande 9200, les spécifications et les instructions d'installation.

FICHE TECHNIQUE OFFICIELLE

Contactez-nous pour obtenir de l'aide

Veuillez nous indiquer le modèle complet, la quantité et votre question technique ou relative à l'achat.

Les informations techniques présentées sur cette page produit proviennent exclusivement de la documentation constructeur Bently Nevada / Baker Hughes disponible publiquement. Aucune source tierce n'a été utilisée.

RELATION DU SYSTÈME DE SONDE SISMIQUE

Comment le 9200-03-02-02-00 s'intègre dans un système de surveillance des vibrations

Bentley Nevada est le fabricant. 9200-03-02-02-00 Il s'agit d'un capteur de vitesse à bobine mobile à deux fils auto-alimenté. À adapter au câble, au moniteur ou à l'instrument de diagnostic portable installé.

Bentley Nevada · MARQUE
Sonde sismique 9200TRANSDUCTEUR DE VITESSE
COMPOSANT DE DÉTECTION

Transducteur 9200

Le transducteur à bobine mobile génère une tension directement proportionnelle à la vitesse de vibration.

INTERCONNEXION

Câble à deux fils

Utilisez le câble à deux conducteurs approprié et respectez la polarité des broches et la longueur de câble autorisée.

SURVEILLANCE

Moniteur ou instrument de diagnostic

Connectez-vous à un moniteur, un banc de test ou un instrument de diagnostic portable compatible 3300 ou 3500.

Relation systémique : Avant tout remplacement, vérifiez l'orientation de montage, la base, le câblage, la polarité, l'entrée du moniteur et l'emplacement de mesure.
DOMAINES D'APPLICATION

Domaines d'application pour 9200-03-02-02-00

Vibrations du palierMesure les vibrations absolues au niveau des paliers pour la surveillance des machines.
Vibrations du carter de la machineMesure les vibrations du carter là où le mouvement du rotor est transmis au boîtier de la machine.
CENTRE D'APPLICATIONS9200-03-02-02-00Transducteur de vitesse à deux fils pour sonde sismique
Vibrations structurellesMesure les vibrations absolues des structures de machines appropriées.
Diagnostic portablePermet des mesures périodiques avec des instruments de test ou de diagnostic compatibles.
