Câble d'interconnexion blindé Bently Nevada 84661-34
Câble d'interconnexion blindé Bently Nevada 84661-34
Câble d'interconnexion blindé Bently Nevada 84661-34

Câble d'interconnexion blindé Bently Nevada 84661-34

BENTLY NEVADA · CÂBLE D'INTERCONNEXION BLINDÉ

84661-34

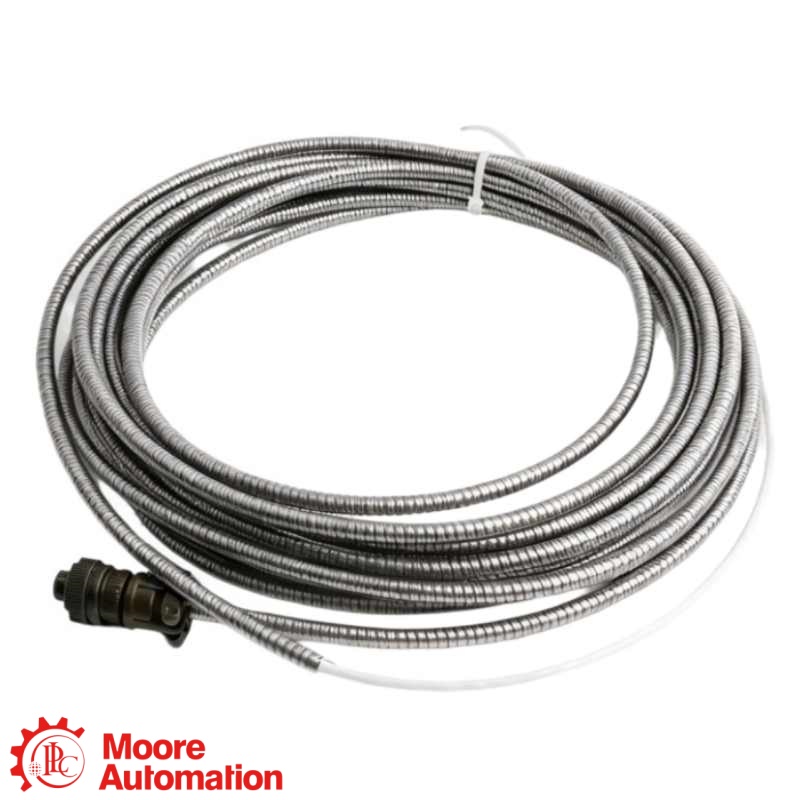

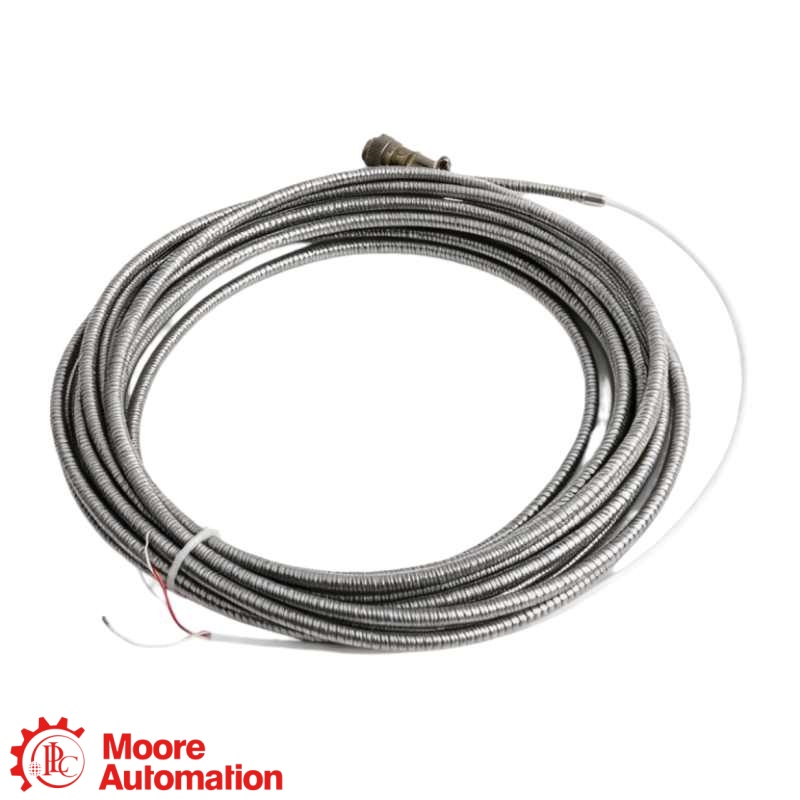

Le 84661-34 Il s'agit d'un câble d'interconnexion blindé à deux conducteurs torsadés de calibre 22 AWG, d'une longueur d'environ 10,4 m (34 pieds), doté d'un connecteur femelle double étanche à l'humidité à une extrémité et de cosses à l'autre. Il est utilisé avec des moniteurs ou des convertisseurs vitesse-déplacement compatibles.

LONGUEUR34 pieds
CONDUCTEURS2 × 22 AWG
CONSTRUCTIONBlindé
RÉSILIATIONS2 douilles + cosses
FABRICANTBentley Nevada
CONDITIONS / GARANTIEProduit neuf d'origine · Garantie d'un an
CERTIFICATION ISOProduit certifié ISO
VÉRIFICATION● Photos et vidéos du produit fournies sur demande
DEMANDER UN DEVIS
Renseignez-vous maintenant
RECHERCHE DE MODÈLESTrouvez une référence spécifiqueOuvrez directement la page produit Moore Automation la mieux adaptée à votre profil.
BENTLY, NEVADA ● CÂBLE D'INTERCONNEXION BLINDÉ
INTERCONNEXION DU CAPTEUR DE VITESSE

84661-34

PIÈCE DE BASE 84661

LONGUEUR DE CÂBLE COMMANDÉE : 34 PIEDS

RÔLE DU MODULE
84661-34 Il s'agit d'un câble d'interconnexion blindé à deux conducteurs torsadés de calibre 22 AWG. Il permet de connecter un capteur de vitesse compatible à un moniteur ou à un convertisseur vitesse-déplacement via un connecteur femelle à deux prises résistant à l'humidité et des cosses de raccordement.
NOTE DE CONFIGURATION
Pour 84661-34Le suffixe 34 indique une longueur de câble commandée de 34 pieds (environ 10,4 m). Vérifiez le connecteur du transducteur, la terminaison du moniteur ou du convertisseur, le cheminement du câble et le dégagement de l'armure ; la documentation officielle précise que le câble 84661 n'est pas compatible avec le boîtier du transducteur de vitesse 21128.
👩‍💼
VOUS VOULEZ LE MEILLEUR PRIX ?
Frida
Leader des ventes 🏆
E-MAILventes5@mooreplc.com WHATSAPP+86 153 5940 8275
DÉCOMPOSITION DES NUMÉROS DE COMMANDE

Structure de la référence 84661-34

84661
Famille de câblesCâble d'interconnexion blindé
34
Longueur commandée34 pieds · environ 10,4 m
CARACTÉRISTIQUES DE RÉFÉRENCE DU FABRICANT

Spécifications techniques

Fiche technique Baker Hughes 161M1037 ↗
84661 · CÂBLE D'INTERCONNEXION BLINDÉ

Données d'ingénierie en un coup d'œil

Avant de remplacer un câble, vérifiez son cheminement exact et ses connexions.

LONGUEUR34 pieds · environ 10,4 m
CONDUCTEURS2 × 22 AWG
CONSTRUCTIONTordu · protégé · blindé
RÉSILIATIONS2 prises femelles + cosses de raccordement
La fiche technique 161M1037 de l'accéléromètre à usage général Baker Hughes TP100 et TP500 identifie 84661-NN comme la série de câbles d'interconnexion blindés.
Informations générales ＋
MarqueBentley Nevada
Numéro de pièce84661-34
Type de produitCâble d'interconnexion blindé
Famille de produitsSérie de câbles d'interconnexion 84661
FabricantBentley Nevada / Baker Hughes
VÉRIFICATION DU NUMÉRO DE COMMANDE ＋
Référence de base84661
Modèle complet84661-34
Code de longueur34 · longueur commandée en pieds
CONSTRUCTION ET RACCORDEMENT ＋
construction de câblesCâble blindé à deux conducteurs torsadés de calibre 22 AWG
Connexion côté capteurConnecteur femelle à deux prises résistant à l'humidité
Terminaison côté moniteurcosses terminales
Longueur commandée34 pieds · environ 10,4 m
Limite de compatibilitéNe convient pas au boîtier du transducteur de vitesse 21128
VÉRIFICATION DE LA DOCUMENTATION ET DES COMMANDES ＋
Référence officielleFiche technique de l'accéléromètre à usage général Baker Hughes TP100 et TP500 161M1037
Vérification de devisVeuillez confirmer le modèle complet, la quantité, le cheminement du câble, le connecteur, la terminaison et le transducteur ou moniteur installé.
FAQ

Questions fréquemment posées par les acheteurs

Qu'est-ce que 84661-34 utilisé pour ?＋
84661-34 Il s'agit d'un câble d'interconnexion blindé Bently Nevada qui transmet un signal de capteur de vitesse à un moniteur compatible ou à un convertisseur vitesse-déplacement. Sa longueur de 10,4 m (34 pieds), son connecteur femelle à deux broches et son terminal à cosses doivent correspondre au canal de mesure installé.
Que signifie le suffixe 34 ? 84661-34?＋
Le suffixe 34 dans 84661-34 spécifie une longueur de câble commandée de 34 pieds, soit environ 10,4 m. Le trajet complet, la boucle de service et l'emplacement de terminaison doivent correspondre à cette longueur fixe avant l'installation.
Quelle configuration de conducteur et de protection 84661-34 utiliser?＋
84661-34 Utilise un câble blindé à deux conducteurs torsadés de calibre 22 AWG avec armure externe. Cette construction permet un acheminement protégé du signal, mais le rayon de courbure de l'armure, la méthode de mise à la terre et le cheminement du câble doivent respecter les exigences du système installé.
Quelles connexions sont fournies sur 84661-34?＋
84661-34 Il comporte un connecteur femelle étanche à l'humidité à deux prises à une extrémité et des cosses à l'autre. Le connecteur du transducteur et les bornes du moniteur ou du convertisseur doivent présenter une configuration physique et électrique identique.
Peut 84661-34 peut-il être utilisé avec le boîtier de transducteur de vitesse 21128 ?＋
Non. La documentation de Baker Hughes indique que le câble blindé 84661 n'est pas compatible avec le boîtier du transducteur de vitesse 21128. 84661-34 doit être adapté à une installation de transducteur compatible différente.
Peut 84661-34 remplacer directement un autre câble de longueur 84661 ?＋
84661-34 Le remplacement d'une pièce ne doit pas être effectué uniquement parce que le numéro de base correspond. Un autre suffixe 84661 indique une longueur commandée différente ; le cheminement, la portée du connecteur, le dispositif anti-traction et la position de terminaison doivent être vérifiés avant tout remplacement.
Que faut-il confirmer lors de la commande ? 84661-34?＋
Pour un 84661-34 Pour toute demande, veuillez fournir le modèle complet, la quantité, le transducteur installé, le moniteur ou convertisseur de destination, des photos des connecteurs, les détails de terminaison et la longueur du câble. Ces informations permettent de confirmer que la configuration blindée de 10,4 m (34 pi) et les limites de compatibilité conviennent à l'application.
CONTACTEZ LE SPÉCIALISTE PRODUIT

Vérifiez votre configuration avec Frida

Veuillez communiquer le numéro de commande complet et les détails de l'application afin de vérifier la compatibilité, la disponibilité et le délai de livraison.

CHOISISSEZ UNE MÉTHODE DE CONTACT DIRECT
FICHE TECHNIQUE OFFICIELLE

Manuels et références officielles pour 84661-34

Informations officielles du fabricant Baker Hughes concernant la série de câbles blindés 84661 et la longueur commandée de 34 pieds.

Câble d'interconnexion blindé 84661

La fiche technique 161M1037 de l'accéléromètre à usage général Baker Hughes TP100 et TP500 comprend les informations de commande du câble 84661-NN.

FICHE TECHNIQUE OFFICIELLE ↗

Contactez-nous pour obtenir de l'aide

Veuillez nous communiquer le modèle complet, la quantité, les détails du cheminement des câbles et votre question technique ou relative à l'achat.

Source : Fiche technique de l'accéléromètre à usage général Baker Hughes TP100 et TP500 161M1037.
RELATION D'INTERCONNEXION DES CAPTEURS DE VITESSE

Comment le modèle 84661-34 s'intègre dans une chaîne de mesure de vitesse

Bentley Nevada est la marque; la canal de capteur de vitesse et de surveillance former la chaîne de mesure ; et 84661-34 il s'agit du câble d'interconnexion blindé de 34 pieds.

Bentley Nevada · MARQUE
Série de câbles 84661INTERCONNEXION DE SIGNALISATION BLINDÉE
COMPOSANT DE DÉTECTION

Transducteur de vitesse

Un transducteur compatible produit le signal de vibration de la machine.

INTERCONNEXION

Câble 84661-34

Le câble blindé de 34 pieds transporte le signal à travers ses conducteurs blindés.

DESTINATION

Moniteur ou convertisseur

Les cosses terminales permettent de connecter le câble au matériel de surveillance ou de conversion compatible.

Relation systémique : Le connecteur du transducteur, le chemin de 34 pieds, le dégagement du câble blindé, l'affectation des bornes et l'entrée du moniteur ou du convertisseur doivent tous correspondre.
DOMAINES D'APPLICATION

Carte mentale d'application pour le câble 84661-34

Mesure de la vitesseTransmet le signal du transducteur au matériel de surveillance ou de conversion.
Cheminement des câblesVérifier la longueur totale du passage (10,4 m), le dégagement du blindage et le dispositif anti-traction.
CENTRE D'APPLICATIONS84661-34Câble d'interconnexion blindé
Connexion du signalAssociez le connecteur femelle à deux prises et la cosse de borne.
Vérification de remplacementVérifiez la compatibilité du transducteur installé et excluez le boîtier 21128
