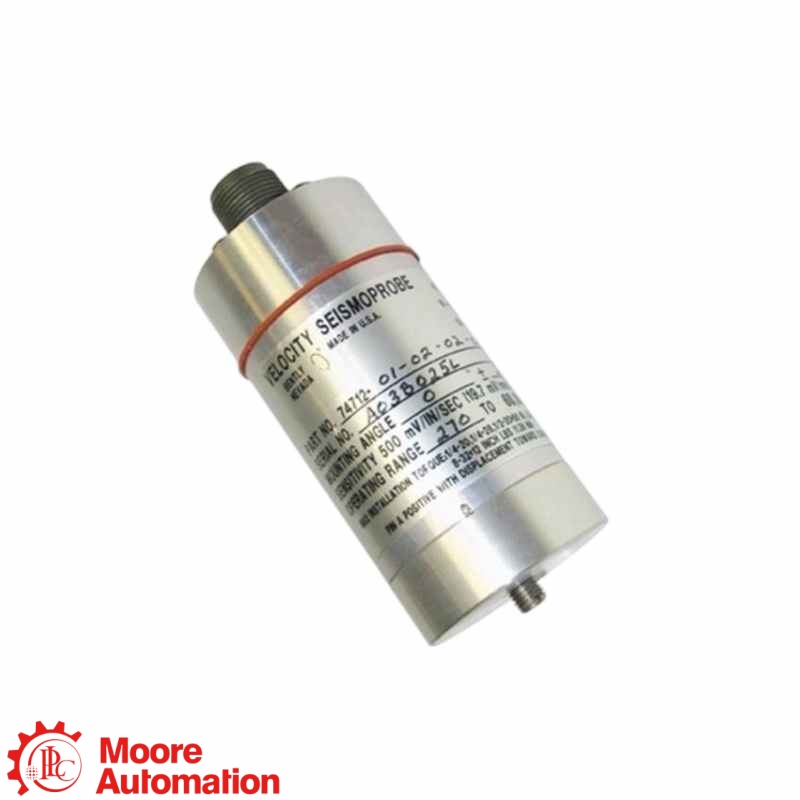

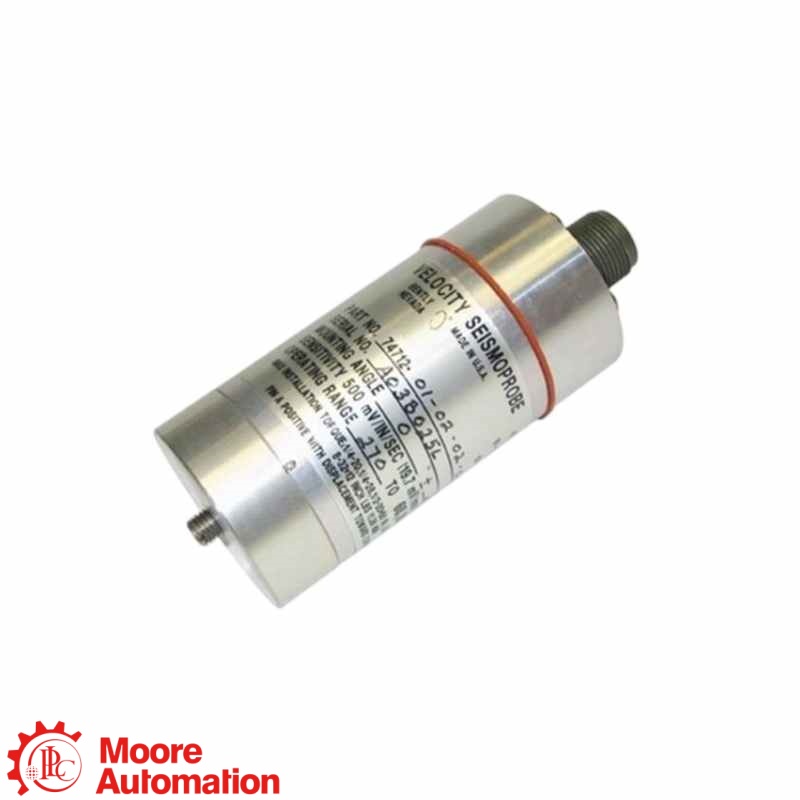

 /Bently Nevada 74712-06-12-04-04 Transducteur de vitesse pour sismosonde haute température
Bently Nevada 74712-06-12-04-04 Transducteur de vitesse pour sismosonde haute température
Bently Nevada 74712-06-12-04-04 Transducteur de vitesse pour sismosonde haute température
Bently Nevada 74712-06-12-04-04 Transducteur de vitesse pour sismosonde haute température

Bently Nevada 74712-06-12-04-04 Transducteur de vitesse pour sismosonde haute température

CAPTEUR DE HAUTE TEMPÉRATURE ET DE VITESSE

74712-06-12-04-04

74712-06-12-04-04 — Une sismosonde à bobine mobile à deux fils haute température pour les mesures de vibrations des paliers, des boîtiers et des structures.

ANGLE DE MONTAGE0° ±10°
CONNECTEURMontage latéral
BASE DE MONTAGEIsolé 1/2-20 UNF-2A
APPROBATIONSATEX/IECEx
FABRICANTBentley Nevada · Baker Hughes
CONDITIONS / GARANTIEProduit neuf d'origine · Garantie d'un an
CERTIFICATION ISOProduit certifié ISO
VÉRIFICATION● Photos et vidéos du produit fournies sur demande
DEMANDER UN DEVIS
Renseignez-vous maintenant
RECHERCHE DE MODÈLESTrouvez une référence spécifiqueOuvrez directement la page produit Moore Automation la mieux adaptée à votre profil.
BENTLY, NEVADA ● SISMOPROBE 74712
TRANSDUCTEUR DE VITESSE DE SONDE SISMOPONDEUR HAUTE TEMPÉRATURE

74712-06-12-04-04

0° · MONTAGE LATÉRAL · ISOLÉ 1/2-20 UNF · ATEX/IECEx

Transducteur de vitesse à bobine mobile bifilaire haute température

RÔLE DE LA MESURE
74712-06-12-04-04 — Un transducteur à bobine mobile à deux fils haute température pour la mesure absolue des vibrations des paliers, des carters et des structures.
NOTE DE CONFIGURATION
06 = montage à 0° avec une tolérance de ±10° et une fréquence minimale de 10 Hz ; 12 = base circulaire isolée 1/2-20 UNF-2A ; premier 04 = connecteur à montage latéral ; dernier 04 = ATEX/IECEx.
👩‍💼
VOUS VOULEZ LE MEILLEUR PRIX ?
Frida
Leader des ventes 🏆
E-MAILventes5@mooreplc.com WHATSAPP+86 153 5940 8275
DÉCOMPOSITION DES NUMÉROS DE COMMANDE

Structure du numéro de commande 74712-06-12-04-04

74712
Famille de transducteursTransducteur de vitesse à deux fils haute température pour sismographe
06
angle de montage0° ±10° ; fréquence minimale de 10 Hz
12
base de montageBase circulaire isolée ; 1/2-20 UNF-2A
04
Option de connecteurMontage latéral
04
Approbation de l'agenceATEX/IECEx
CARACTÉRISTIQUES DE RÉFÉRENCE DU FABRICANT

Spécifications techniques

74712 Sonde sismique ↗
74712-06-12-04-04

Aperçu des données d'ingénierie

Cliquez sur « + » pour afficher plus de spécifications.

HAUTEUR102 mm typique
DIAMÈTRE41 mm typique
POIDS480 g typique
FRÉQUENCE10–1000 Hz
Données officielles du Baker Hughes 74712 ; la hauteur varie selon l’option de connecteur.
Vérification de la configurationVeuillez vérifier la référence complète 74712-06-12-04-04, l'orientation à 0°, la base isolée 1/2-20, le connecteur à montage latéral, les exigences ATEX/IECEx, le câblage et l'entrée du moniteur avant de commander.
Informations générales −
MarqueBentley Nevada
Numéro de pièce74712-06-12-04-04
Type de produitTransducteur de vitesse à bobine mobile à deux fils haute température
Famille de produitsSonde sismique 74712
MesuresVibrations absolues des paliers, des carters ou des structures
SortirTension proportionnelle à la vitesse de vibration
Caractéristiques électriques et performances ＋
Sensibilité20 mV/mm/s (500 mV/po/s) ±5%
Réponse en fréquence10 à 1000 Hz ; +0, -3 dB typique
Charge d'étalonnage10 kΩ entre les broches A et B
Plage de vitesses25 mm/s (1 po/s) dans les conditions spécifiées
Plage de fonctionnement dynamiqueDéplacement maximal crête à crête de 2,54 mm
résistance de la bobine1,25 kΩ ±5%
Configuration mécanique ＋
Option d'angle de montage 060° ±10°
Option de connecteur 04Montage latéral
Option de base de montage 12Base circulaire isolée ; 1/2-20 UNF-2A
Hauteur102 mm (4 pouces) typique
Diamètre41 mm (1,6 po) typique
Poids480 g (17 oz) typique
Environnement et installation ＋
température de fonctionnement et de stockage-29°C à +204°C (-20°F à +400°F)
Humidité relativeJusqu'à 95 % sans condensation
Altitude maximale2000 m (6561 pieds)
Distance entre les fils conducteursPortée jusqu'à 305 m (1000 pi) vers un moniteur compatible
option d'approbation de l'agence 04ATEX/IECEx
InstallationMonter sur le logement du roulement ou le carter de la machine
Source: Bentley Nevada 141626 Rév. VLes valeurs affichées sont les données publiées par le fabricant pour le modèle 74712 et les options de commande sélectionnées pour le 06-12-04-04.
FAQ

Questions fréquemment posées par les acheteurs

Quel type de produit est 74712-06-12-04-04?＋

74712-06-12-04-04 est un transducteur de vitesse Seismoprobe à bobine mobile auto-alimenté, à deux fils et haute température, destiné à mesurer les vibrations absolues des machines.

Que représentent les groupes d'options dans 74712-06-12-04-04 identifier?＋

Pour 74712-06-12-04-04, 06 spécifie un montage à 0° avec une tolérance de ±10° et une fréquence minimale de 10 Hz ; 12 est la base circulaire isolée 1/2-20 UNF-2A ; le premier 04 est le connecteur à montage latéral ; et le dernier 04 signifie ATEX/IECEx.

Quelle réponse en fréquence s'applique à 74712-06-12-04-04?＋

74712-06-12-04-04 utilise l'option 06, donnant une réponse de 10 à 1000 Hz de +0, -3 dB typique dans les conditions spécifiées par le fabricant.

Où est 74712-06-12-04-04 appliqué?＋

74712-06-12-04-04 est utilisé pour les mesures de vibrations des paliers, des carters de machines et des structures, y compris la surveillance continue ou les mesures de diagnostic périodiques.

Que faut-il vérifier avant de commander ? 74712-06-12-04-04?＋

Confirmer l'intégralité 74712-06-12-04-04 code de commande, orientation 0°, culot isolé 1/2-20 UNF-2A, connecteur à montage latéral, câblage, compatibilité avec le moniteur, environnement à haute température et exigences ATEX/IECEx.

CONTACTEZ LE SPÉCIALISTE PRODUIT

Vérifiez votre configuration avec Frida

Veuillez fournir l'étiquette complète et les détails du système pour vérification de la compatibilité, de la disponibilité et des délais de livraison.

CHOISISSEZ UNE MÉTHODE DE CONTACT DIRECT
FICHE DE DONNÉES

Manuels et références officielles pour
74712-06-12-04-04

Documentation officielle de Bently Nevada pour la famille de transducteurs de vitesse Seismoprobe 9200 et 74712, y compris le tableau de commande complet du 74712.

Transducteurs de vitesse Seismoprobe 9200 et 74712

Bentley Nevada 141626 Rév. V. Consultez le tableau de commande, les spécifications et les instructions d'installation du modèle 74712.

FICHE TECHNIQUE OFFICIELLE

Contactez-nous pour obtenir de l'aide

Veuillez nous indiquer le modèle complet, la quantité et votre question technique ou relative à l'achat.

Les informations techniques présentées sur cette page produit proviennent exclusivement de la documentation constructeur Bently Nevada / Baker Hughes disponible publiquement. Aucune source tierce n'a été utilisée.

RELATION DU SYSTÈME DE SONDE SISMIQUE

Comment le composant 74712-06-12-04-04 s'intègre dans un système de surveillance des vibrations à haute température

Bentley Nevada est le fabricant. 74712-06-12-04-04 Il s'agit d'un capteur de vitesse à bobine mobile bifilaire auto-alimenté, haute température. À adapter au câble, au moniteur ou à l'instrument de diagnostic portable installé.

Bentley Nevada · MARQUE
74712 Sonde sismiqueTRANSDUCTEUR DE VITESSE
COMPOSANT DE DÉTECTION

Transducteur 74712

Le transducteur à bobine mobile génère une tension directement proportionnelle à la vitesse de vibration.

INTERCONNEXION

Câble à deux fils

Utilisez le câble à deux conducteurs approprié et respectez la polarité des broches et la longueur de câble autorisée.

SURVEILLANCE

Moniteur ou instrument de diagnostic

Connectez-vous à un moniteur, un banc de test ou un instrument de diagnostic portable compatible 3300 ou 3500.

Relation systémique : Vérifier l'orientation à 0°, le culot isolé 1/2-20 UNF-2A, le connecteur à montage latéral, le câblage, la polarité, les exigences ATEX/IECEx, surveiller l'entrée et l'emplacement de mesure avant le remplacement.
DOMAINES D'APPLICATION

Champs d'application pour 74712-06-12-04-04

Vibrations du palierMesure les vibrations absolues au niveau des paliers pour la surveillance des machines.
Vibrations du carter de la machineMesure les vibrations du carter là où le mouvement du rotor est transmis au boîtier de la machine.
CENTRE D'APPLICATIONS74712-06-12-04-04Transducteur de vitesse à deux fils haute température pour sismographe
Vibrations structurellesMesure les vibrations absolues des structures de machines appropriées.
Diagnostic portablePermet des mesures périodiques avec des instruments de test ou de diagnostic compatibles.
