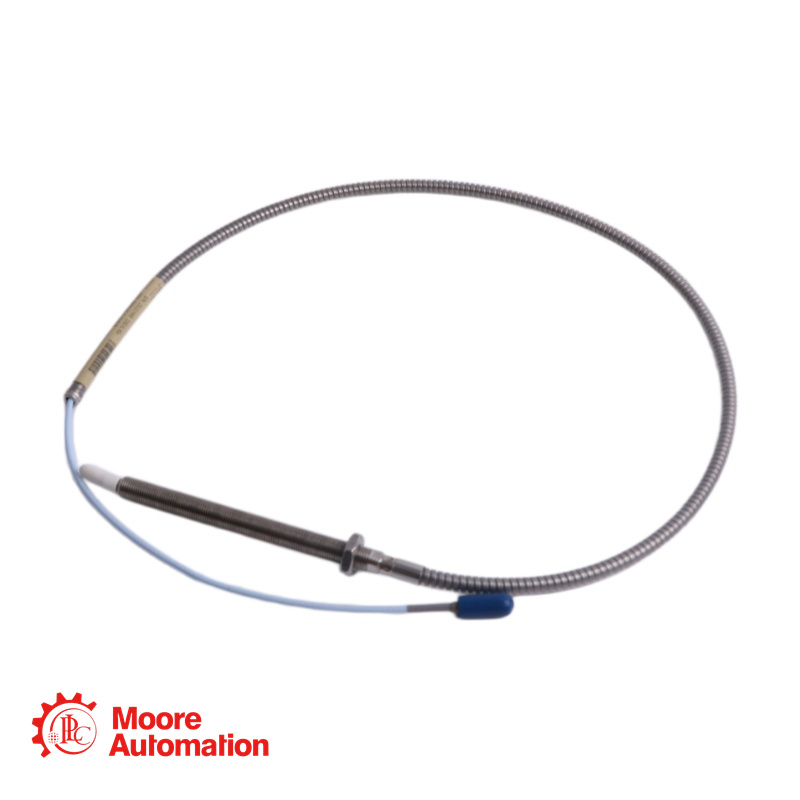

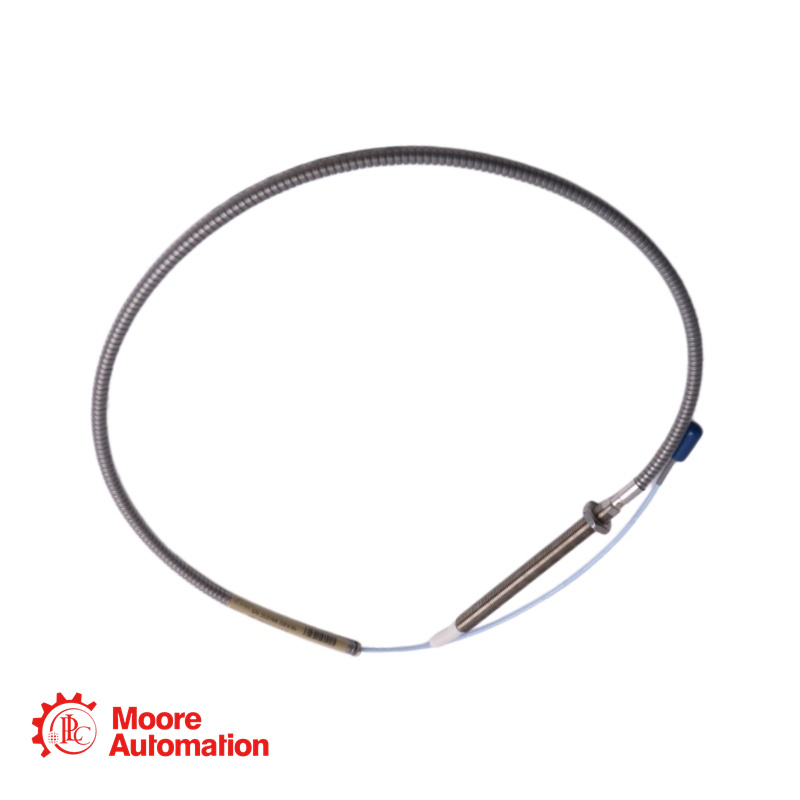

330910-00-12-10-02-05 Sonde NSv

La sonde de proximité 330910-00-12-10-02-05, de la série 3300 NSv, est conçue pour être utilisée avec le système de transducteur de proximité 3300 XL NSv. Elle est destinée aux machines aux contraintes d'installation strictes, telles que les compresseurs d'air centrifuges, les compresseurs frigorifiques et les compresseurs de gaz de procédé, où les limitations d'espace (alésage, vision latérale ou arrière) empêchent l'utilisation des systèmes de transducteurs standard de 5 mm et 8 mm.

Cette sonde est idéale pour les applications sur cibles de petite taille, notamment la mesure des vibrations radiales sur des arbres de moins de 51 mm (2 po) ou de la position axiale sur des cibles planes de moins de 15 mm (0,6 po). Elle offre une meilleure vision latérale et une résistance chimique accrue par rapport aux sondes RAM 3300 précédentes.

330910-00-12-10-02-05 DÉTAILS

Référence : 330910-00-12-10-02-05
Modèle de base : 330910 - Sonde NSv 3300, filetage M10 x 1, avec blindage
Longueur non filetée (AA):00: 0 mm
Longueur totale du boîtier (BB) : 120 mm
Longueur totale du câble (CC) : 10 : 1,0 mètre (39 pouces)
Type de connecteur et de câble (DD) : 02 : Connecteur coaxial miniature ClickLoc™, câble standard
Homologation (EE):05 : Homologations multiples (CSA, ATEX, IECEx)
Type de filetage : M10 x 1 métrique
Armure : Avec armure en acier inoxydable
Type de montage : Montage standard
Plage linéaire : 1,5 mm (60 mils), d’environ 0,25 à 1,75 mm (10 à 70 mils) de la cible
Réglage d'écartement recommandé : 1,0 mm (40 mils)
Facteur d'échelle moyen : 7,87 V/mm (200 mV/mil)
Compatibilité de longueur du système : 5 ou 7 mètres (en combinaison avec un câble d’extension et un capteur de proximité)
Matériau de la pointe de la sonde : sulfure de polyphénylène (PPS)
Matériau du boîtier de la sonde : acier inoxydable AISI 304
Câble de sonde : coaxial 75 Ω, isolé FEP, avec armure en acier inoxydable
Type de connecteur : Connecteur coaxial miniature ClickLoc™ en laiton plaqué or
Plage de températures (de fonctionnement) : -52 °C à +177 °C (-62 °F à +351 °F)

330910-00-12-10-02-05

Foire aux questions (FAQ)

Q : Quel type de fil de discussion fait cela ? 330910-00-12-10-02-05 Utilisation de la sonde ?
UN: Il utilise un filetage métrique M10 x 1.

Q : Est-ce 330910-00-12-10-02-05 sonde blindée ?
UN: Oui. Le modèle de base 330910 est la version blindée de la sonde NSv à filetage M10 x 1.

Q : Que signifie l'option d'approbation de l'agence « -05 » ?
UN: L'option « -05 » indique que cette sonde possède plusieurs homologations pour zones dangereuses, notamment la norme CSA pour l'Amérique du Nord, ainsi que les normes ATEX et IECEx pour une utilisation internationale. Elle est homologuée pour une utilisation dans des applications à sécurité intrinsèque (ia) et non incendiaires (nA/ec).

Q : Quel est le réglage d'écartement correct pour ceci ? 330910-00-12-10-02-05 sonde?
UN: L'écartement recommandé est de 1,0 mm (40 mils). La plage de linéarité s'étend d'environ 0,25 mm à 1,75 mm (10 à 70 mils) de la cible.

Q : Quelle est la longueur d'engagement maximale du filetage M10 x 1 ?
UN: La longueur d'engagement du filetage recommandée est de 15 mm maximum. Un engagement excessif peut entraîner un blocage lors de l'installation. Bently Nevada ne remplace pas les sondes sous garantie en cas d'engagement excessif du filetage.

Q : Quel type de connecteur fait cela ? 330910-00-12-10-02-05 Utilisation de la sonde ?
UN: 330910-00-12-10-02-05 Utilise un connecteur coaxial miniature ClickLoc™ en laiton plaqué or (option « 02 »). Ce connecteur se verrouille en place avec un « clic » lorsqu’il est serré à la main, empêchant ainsi tout desserrage dû aux vibrations.
