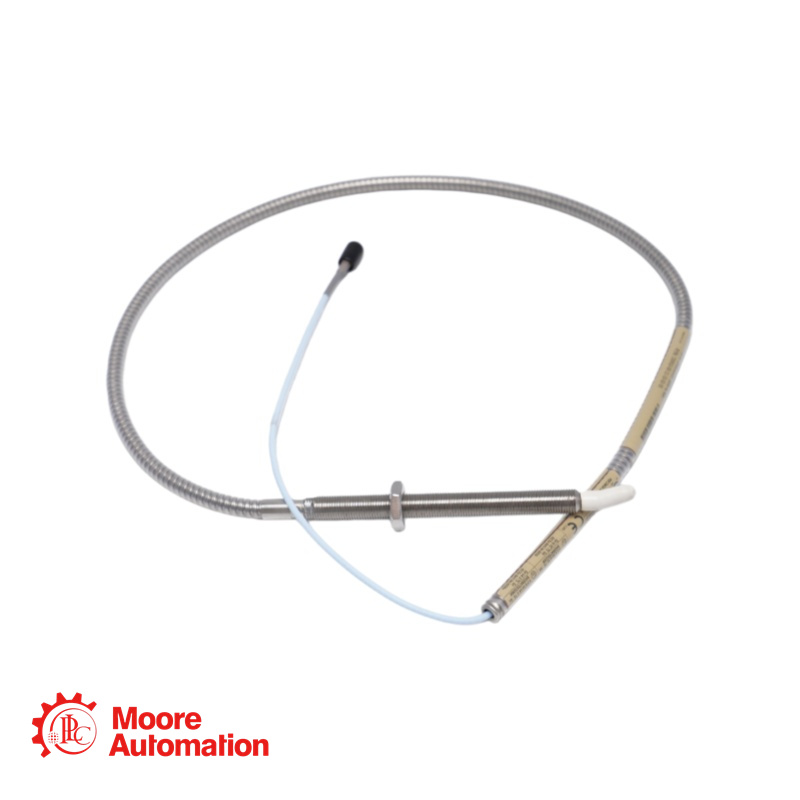

330910-00-10-10-01-05 — Une sonde de proximité blindée M10 × 1 pour les installations compactes de surveillance des puits.
NOTE DE CONFIGURATION
00 = 0 mm de longueur non filetée ; 10 = boîtier de 100 mm ; 10 = longueur totale de 1,0 m ; 01 = connecteur ClickLoc protégé ; 05 = approbations multiples.
Cliquez sur « + » pour afficher plus de spécifications.
FILM10 × 1
CAS100 mm
LONGUEUR TOTALE1,0 m
CÂBLEBlindé
Configuration à partir des données de commande du fabricant.
Vérification de la configurationVeuillez vérifier la plaque signalétique complète, les composants d'accouplement et les exigences d'installation avant de passer commande.
Informations générales −
MarqueBentley Nevada
Numéro de pièce330910-00-10-10-01-05
Type de produitsonde de proximité blindée NSv
Famille de produits3300 XL NSv
MontageMontage standard · câble blindé
FilM10 × 1
Données de mesure détaillées +
Plage linéaire du système1,5 mm
Facteur d'échelle nominal du système7,87 V/mm (200 mV/mil)
Écart système recommandé1,0 mm
Câble et installation +
Longueur non filetée0 mm
Longueur du boîtier100 mm
Longueur totale de la sonde1,0 m
Option de connecteur 01Mini-connecteur coaxial ClickLoc avec protection ; câble standard
Option d'approbation 05Approbations multiples ; vérifier le marquage fourni
Environnement et certification +
Vérifiez que les marquages fournis, les homologations applicables et les limites d'installation sont conformes à la documentation du fabricant. Un suffixe seul ne garantit pas l'aptitude à une installation en zone dangereuse.
Source: Bentley Nevada 147385 Rév. RLes valeurs du système nécessitent la configuration complète des transducteurs compatibles et les conditions spécifiées par le fabricant.
FAQ
Questions fréquemment posées par les acheteurs
Qu'est-ce que 330910-00-10-10-01-05 utilisé pour ?+
330910-00-10-10-01-05 est une sonde de proximité blindée M10 × 1 pour les installations de surveillance de puits compactes.
Que signifie le 330910-00-10-10-01-05 code à préciser ?+
330910-00-10-10-01-05 spécifie 00 = 0 mm de longueur non filetée ; 10 = boîtier de 100 mm ; 10 = longueur totale de 1,0 m ; 01 = connecteur ClickLoc protégé ; 05 = approbations multiples.
Peut 330910-00-10-10-01-05 peut être remplacée par une référence similaire ?+
Ne pas substituer 330910-00-10-10-01-05 Se fier uniquement à l'apparence ou au nom de famille est préférable. Il faut comparer le suffixe complet, les dimensions, les connexions et la configuration du système.
Est 330910-00-10-10-01-05 un système de mesure complet ?+
Non. 330910-00-10-10-01-05 nécessite un câble d'extension compatible le cas échéant, un capteur de proximité correspondant et un équipement de surveillance.
Que dois-je prévoir pour un 330910-00-10-10-01-05 citation?+
Pour 330910-00-10-10-01-05Veuillez nous communiquer la plaque signalétique complète, la quantité, les détails du système installé et le lieu de livraison.
CONTACTEZ LE SPÉCIALISTE PRODUIT
Vérifiez votre configuration avec Frida
Veuillez fournir l'étiquette complète et les détails du système pour vérification de la compatibilité, de la disponibilité et des délais de livraison.
Les informations techniques présentées sur cette page produit proviennent exclusivement de la documentation constructeur Bently Nevada / Baker Hughes disponible publiquement. Aucune source tierce n'a été utilisée.
RELATION AVEC LE SYSTÈME 3300 XL
Comment 330910 s'intègre au système de mesure
Bentley Nevada est le fabricant. 330910-00-10-10-01-05 Il s'agit d'une sonde de proximité blindée NSV. Elle doit être associée au système de transducteur de proximité NSv 3300 XL installé.
Système NSv 3300 XLGAMME DE PRODUITS · SYSTÈME COMPLET
COMPOSANT DE DÉTECTION
Sonde
La sonde 330910 est l'élément de détection. Vérifiez la compatibilité mécanique exacte avant de la remplacer.
INTERCONNEXION
Câble d'extension
Le câble d'extension relie la sonde au capteur de proximité et permet de déterminer la longueur requise du système électrique.
CONDITIONNEMENT DU SIGNAL
Capteur de proximité
Le capteur Proximitor convertit le signal de la sonde en une tension de sortie pour les équipements de surveillance et de protection des machines.
Relation systémique : Les types de composants compatibles et la longueur totale du système doivent correspondre aux exigences du système Bently Nevada 3300 XL NSv.
DOMAINES D'APPLICATION
Carte mentale de l'application pour 330910
Installations en espace restreintPour des emplacements de sonde compacts et un dégagement latéral réduit.
Surveillance des puitsMesure des vibrations radiales et de la position de l'arbre.
CENTRE D'APPLICATIONS 330910Sonde de proximité blindée NSv
Référence de phaseLes applications du système incluent la mesure de phase et de vitesse.
Vérification de remplacementFaites correspondre la sonde NSv, le câble, le capteur et la longueur totale du système.
