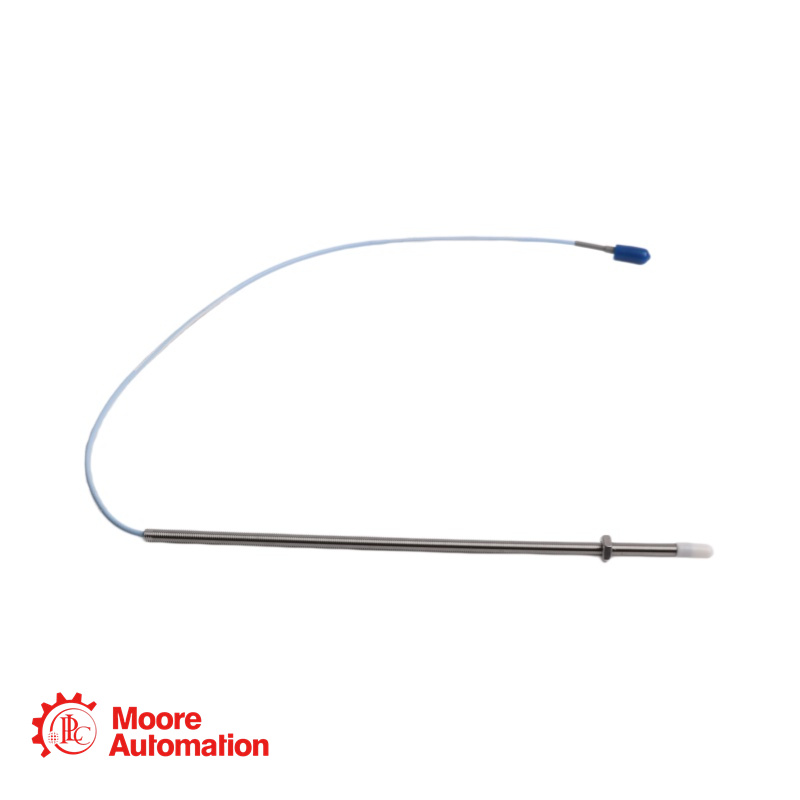

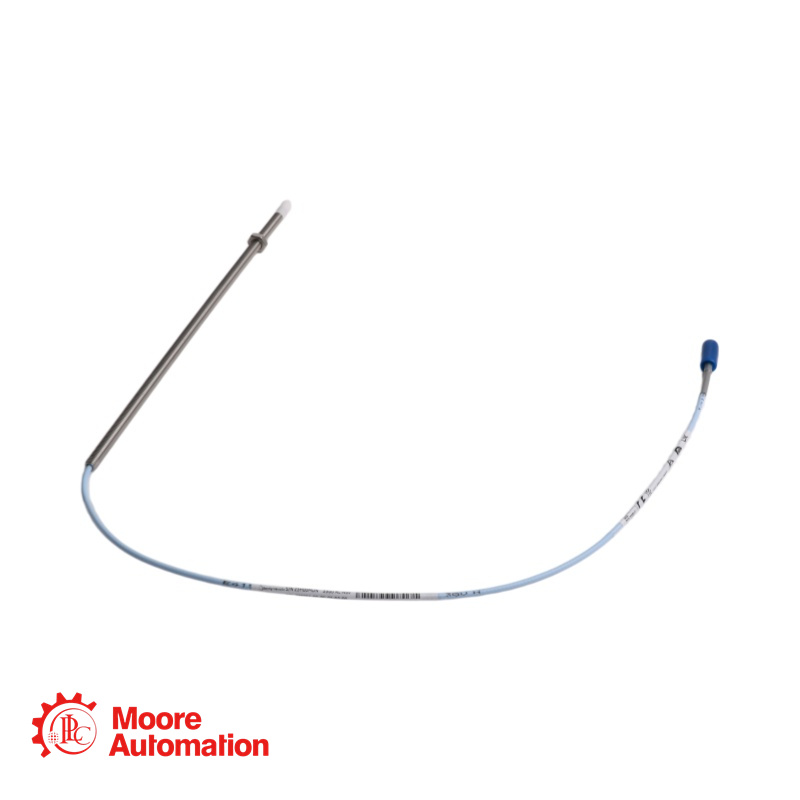

Sonde de proximité NSv Bently Nevada 330901-00-24-05-02-05

330901-00-24-05-02-05 Description

330901-00-24-05-02-05 estSonde 3300 NSv, filetage 1/4-28 UNF,sans armure

Les principales utilisations du système de transducteur 3300 XL NSv concernent les zones où les restrictions liées au contre-alésage, à la vision latérale ou à la vision arrière limitent l'utilisation du Bently Nevada 3300 standard et
Systèmes de transducteurs 3300 XL 5 et 8 mm. Idéal pour les applications nécessitant de petites cibles, comme la mesure des vibrations radiales sur des arbres de moins de 51 mm (2 po) ou de la position axiale sur des cibles planes de moins de 15 mm (0,6 po). Principalement utilisé dans les applications suivantes sur les machines à paliers lubrifiés, en présence d'un arbre de petite taille ou d'une vue latérale réduite :
Mesures de vibration radiale et de position radiale
mesures de position axiale (poussée)
Mesures du tachymètre et de la vitesse nulle
Référence de phase (signaux Keyphasor)
La conception du système de transducteur 3300 XL NSv lui permet de remplacer à la fois les systèmes de transducteur 3300 RAM et les systèmes de transducteur 190 des séries 3000 et 7000. La mise à niveau du système 3300 RAM vers le système 3300 XL NSv peut se faire en utilisant la sonde, le câble d'extension et le système de surveillance existants.

330901-00-24-05-02-05 Caractéristiques

Longueur non filetée : 0,0 po
Longueur totale du boîtier (option) : 2,4 pouces
Longueur totale optionnelle : 0,5 mètre (20 pouces)
Option de connecteur et de câble : Connecteur coaxial miniature ClickLoc, câble standard
Option d'approbation de l'agence : Approbations multiples

Résistance de sortie : 50 Ω
Réglage d'écartement recommandé : 1,0 mm (40 mils)

330901-00-24-05-02-05 FAQ

Quelles sont les principales applications de cette sonde ?

Il est conçu pour les espaces d'installation restreints, tels que les compresseurs d'air centrifuges, les compresseurs frigorifiques et les compresseurs de gaz de procédé. Il est idéal pour mesurer les vibrations et la position radiales, la position axiale (poussée) et fournir des signaux de tachymètre ou de phaseur, notamment sur les arbres de petit diamètre ou lorsque la visibilité latérale est limitée.

Quel est le réglage d'écartement correct pour cette sonde ?

L'écartement recommandé est de 1,0 mm (40 mils). La plage linéaire s'étend d'environ 0,25 mm à 1,75 mm (10 à 70 mils) de la cible.

Quelle est la longueur d'engagement maximale du filetage 1/4-28 ?

La longueur d'engagement du filetage recommandée est de 0,375 pouce. Un dépassement de cette longueur peut entraîner un blocage lors de l'installation.

Cette sonde peut-elle être utilisée en zones dangereuses ?

Oui. L'option d'approbation d'agence « 05 » indique de multiples approbations pour les emplacements dangereux, y compris les certifications CSA, ATEX et IECEx pour une utilisation dans des applications intrinsèquement sûres (ia) et non incendiaires (nA, ec).

Quelle est la résistance à la traction maximale du câble de la sonde ?

La résistance à la traction maximale nominale est de 220 N (50 lb) du boîtier de la sonde au fil de la sonde.

Quel type de connecteur utilise cette sonde ?

Il utilise un connecteur coaxial miniature ClickLoc en laiton plaqué or. Ce connecteur se verrouille en place pour éviter tout desserrage dû aux vibrations.
