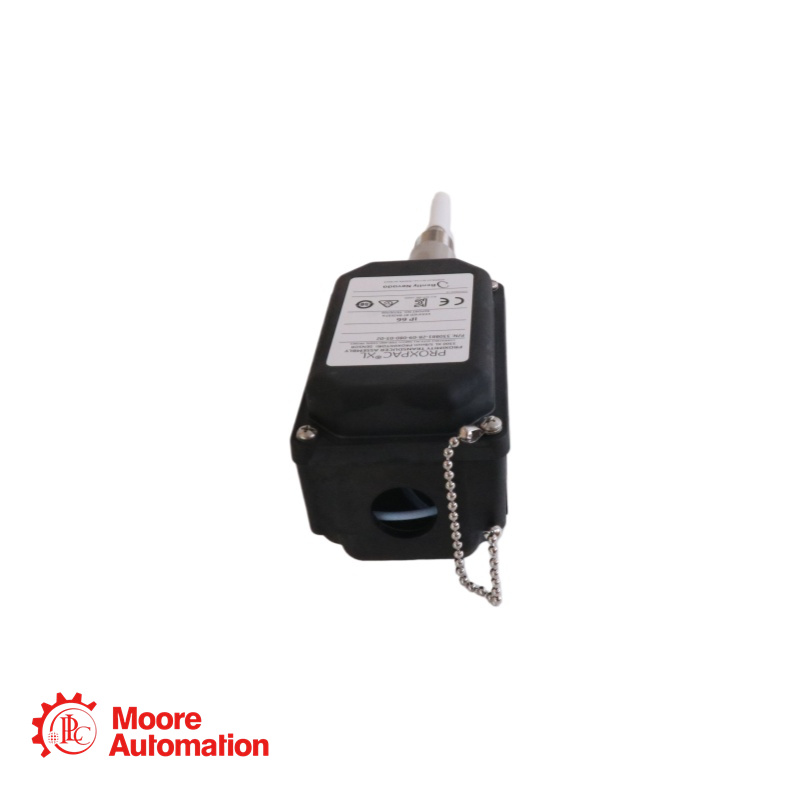

Capteur de proximité Bentley Nevada 330881-28-10-090-03-02, métrique

Contactez-nous et soumettez votre demande

Directeur des ventes - Frida

Téléphone/WhatsApp :
+86 15359408275

E-mail:
ventes5@mooreplc.com

Adresse:
Xiamen, Fujian, Chine

Informations générales

Identifiant du produit :
330881-28-10-090-03-02
Description longue :
Capteur de proximité PROXPAC XL, métrique

Technique

Sonde et homologations (Option A) : 28 = Sonde XL 3300 de 8 mm avec homologations multiples (certifiée pour les zones dangereuses)
Longueur de l'adaptateur d'entretoise (option B) : 10 = 100 mm
Longueur de pénétration de la sonde (option C) : 090 = 90 mm
Raccords (Option D) : 03 = Un raccord M20, deux bouchons
Filetage de montage (option E) : 02 = 3/4-14 NPT
Longueur totale du manchon (B + C) : 100 mm + 90 mm = 190 mm (7,48 pouces)
Pénétration effective de la sonde : 90 mm ± 12,7 mm, réglable par manchon fileté
Plage de linéarité : 2,0 mm (80 mils), de 0,25 mm à 2,3 mm de la cible
Facteur d'échelle (ISF) : 7,87 V/mm (200 mV/mil) ±5 %
Réglage d'écartement recommandé : 1,27 mm (50 mils)
Réponse en fréquence : 0 à 10 kHz
Taille minimale de la cible : surface plane de 15,2 mm (0,6 po) de diamètre

FAQ

※Quelle est la distance totale entre la surface de montage et la cible ?
Distance nominale = B + C = 100 mm + 90 mm = 190 mm (7,48 pouces)
La douille filetée permet un réglage de ±12,7 mm (0,5 pouce).
Plage de réglage finale : environ 177,3 mm à 202,7 mm de la face de montage
※Quel est l'écart recommandé et comment puis-je l'obtenir ?
L'écart recommandé est de 1,27 mm (50 mils).
