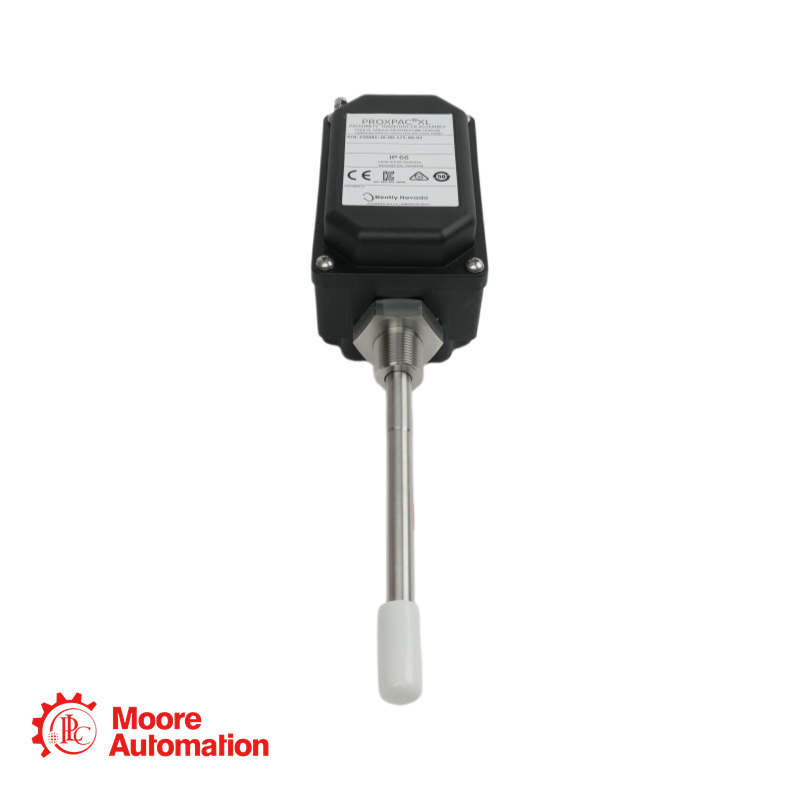

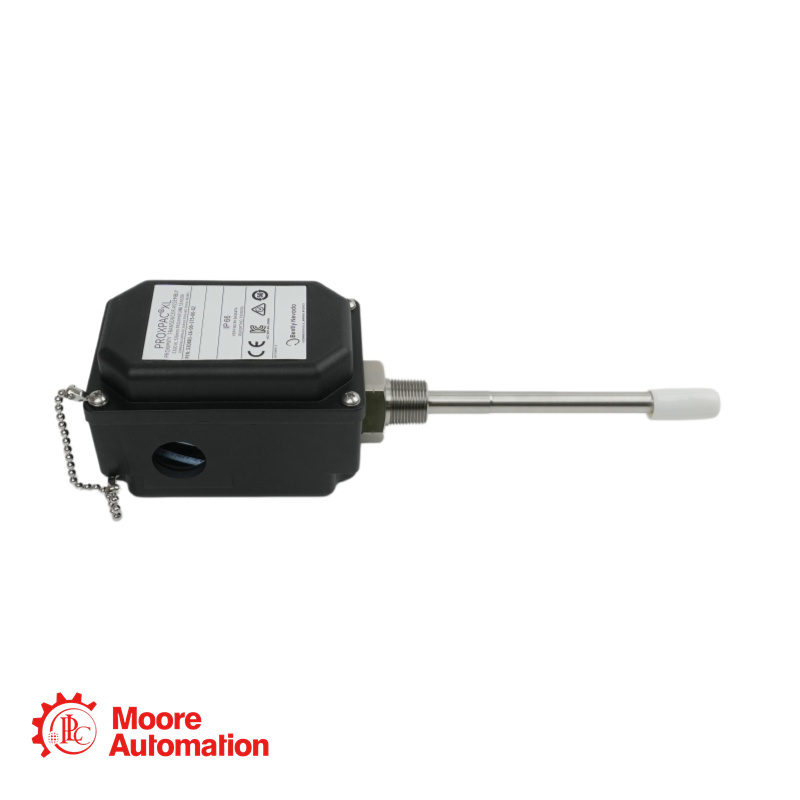

Capteur de proximité Bentley Nevada 330881-16-10-110-06-02, métrique

Paramètre

Spécification

Numéro de modèle

330881-16-10-110-06-02

Marque / Série

Bently Nevada PROXPAC XL (Configuration métrique)

Type de système

Boîtier intégré avec capteur 3300 XL Proximitor® + sonde 3300 XL 8 mm

Type de sonde

Sonde 3300 XL 8 mm avec câble triaxial fixe de 1 mètre

Option Sonde et Approbations

16 – Sonde 3300 XL 8 mm sans homologation

Adaptateur d'entretoise (dimension B)

10 – 100 mm (minimum : 40 mm / maximum : 200 mm, commandés par incréments de 10 mm)

Pénétration de la sonde (dimension C)

110 – 110 mm (minimum : 25 mm / maximum : 760 mm, par incréments de 1 mm)

Option de fixation

06 – Un raccord 3/4-14 NPT + un réducteur 3/4-14 NPT vers 1/2-14 NPT en acier inoxydable + deux bouchons

Option de filetage de montage

02 – 3/4-14 NPT (requis lors de la commande de l'adaptateur d'entretoise)

Plage linéaire

2 mm (80 mils)

Facteur d'échelle incrémentale (ISF)

7,87 V/mm (200 mV/mil) ±5%

Réglage de l'écart recommandé

1,27 mm (50 mils)

Alimentation

-17,5 Vcc à -26 Vcc (sans barrières) / -23 Vcc à -26 Vcc (avec barrières)

Longueur maximale du câblage sur le terrain

305 m (1 000 pi) – Câble triaxial blindé à 3 conducteurs (16–24 AWG)

Indice de protection du boîtier

Type 4X, IP66 (BASEEFA T07/0709)

Température de fonctionnement (boîtier)

-52°C à +100°C (-62°F à +212°F)

Température de fonctionnement (pointe de la sonde)

-52°C à +177°C (-62°F à +351°F)

Quelle est la différence entre les modèles 330800 (anglais) et 330881 (métrique) ?

La série 330881 est la version métrique du PROXPAC XL. Bien que les deux modèles utilisent la même sonde et la même technologie Proximitor®, la série 330881 spécifie l'adaptateur d'écartement (dimension B) et la profondeur de pénétration de la sonde (dimension C) en millimètres et non en pouces. Le choix des filetages de montage diffère également afin de répondre aux exigences métriques ou NPT.

Ce modèle inclut-il les homologations pour les zones dangereuses ?

Non. L'option « 16 » correspond à une sonde 3300 XL de 8 mm sans homologation. Si des certifications pour zones dangereuses (ATEX, IECEx, cNRTLus) sont requises, veuillez sélectionner l'option « 28 » (Homologations multiples). Cette configuration non homologuée convient aux installations générales ou non dangereuses.

Quelle est la profondeur de pénétration effective de la sonde après installation ?

Avec un adaptateur d'écartement (B = 100 mm) et une profondeur de pénétration de la sonde (C = 110 mm), la dimension totale « B + C » correspond à la distance médiane entre la surface de montage et la surface cible. La bague filetée permet un réglage de ±12,7 mm (±0,5 pouce) à partir de ce point. Si la dimension combinée dépasse 305 mm (12 pouces), un support supplémentaire près de la sonde est recommandé afin d'éviter les effets de résonance.

Quelle est la longueur maximale du câblage de terrain pour cet assemblage ?

Vous pouvez utiliser jusqu'à 305 mètres (1 000 pieds) de câble triaxial blindé à 3 conducteurs (16-24 AWG) entre l'ensemble PROXPAC XL et votre système de surveillance.

Quels raccords de conduit sont inclus avec l'option « 06 » ?

L'option de raccords 06 comprend :
Un raccord 3/4-14 NPT
Un réducteur en acier inoxydable 3/4-14 NPT vers 1/2-14 NPT
Deux bouchons d'obturation
Cette configuration offre la possibilité de raccorder des conduits standard de 3/4 de pouce ou de les réduire à des conduits NPT de 1/2 pouce lorsque des entrées de conduit plus petites sont nécessaires.
