Ensemble transducteur Bentley Nevada 330881-16-10-100-03-02 PROXPAC XL

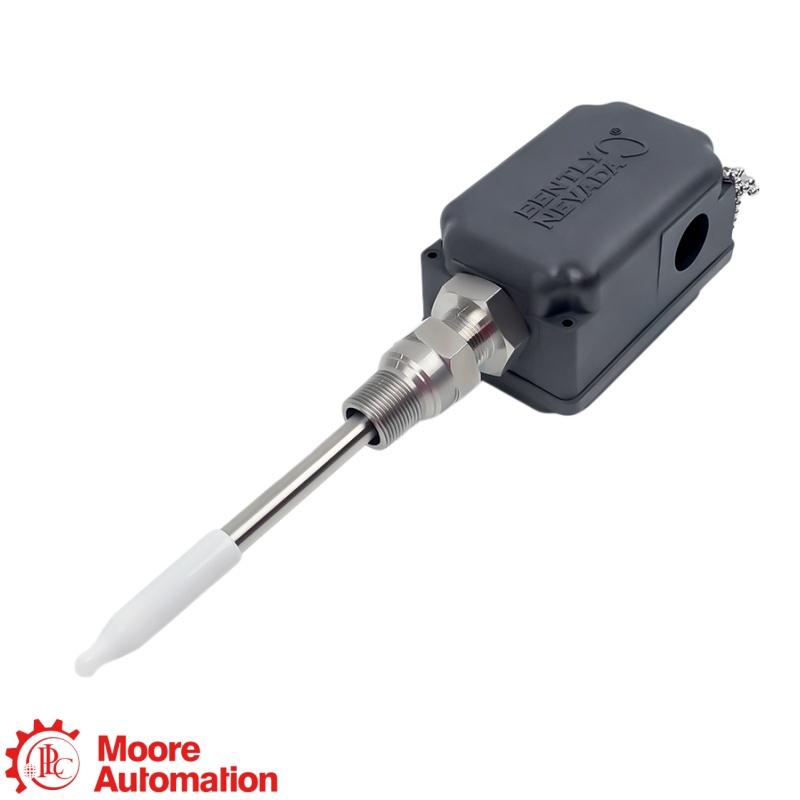

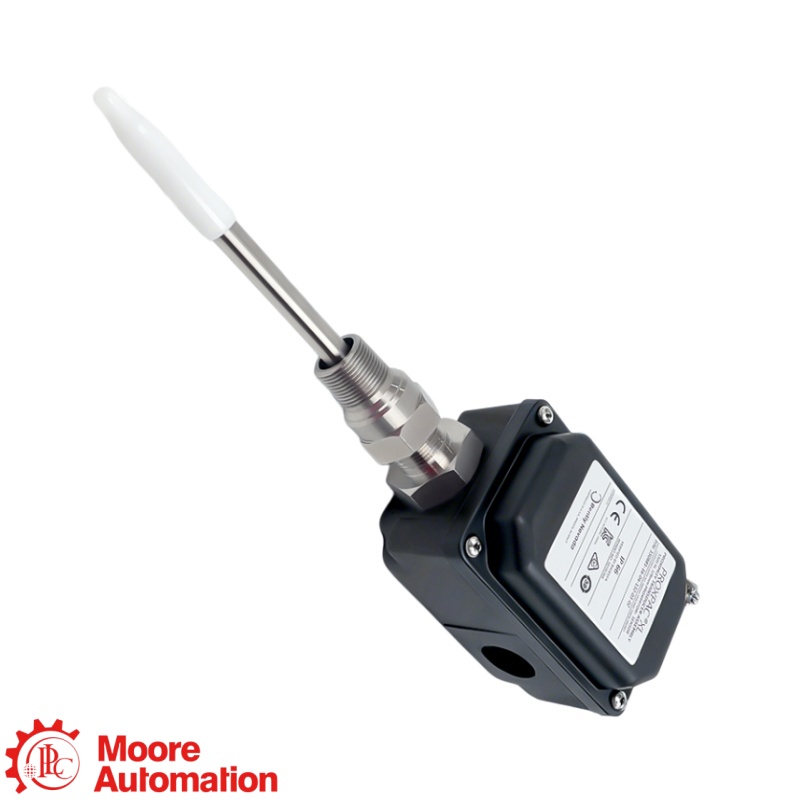

330881-16-10-100-03-02 Le capteur de proximité Bently Nevada PROXPAC XL intègre une sonde 3300 XL de 8 mm et un capteur Proximitor pour la mesure sans contact des vibrations et de la position d'un arbre. Sa sonde non homologuée, son entretoise de 100 mm, sa pénétration de 100 mm, son raccord M20 et son filetage 3/4-14 NPT nécessitent une connexion à un canal de surveillance compatible de 200 mV/mil.

330881-16-10-100-03-02 Il s'agit d'un ensemble PROXPAC XL métrique où -16 sélectionne une sonde 3300 XL de 8 mm sans homologation, -10 spécifie un adaptateur d'écartement de 100 mm et -100 spécifie une pénétration de sonde de 100 mm. Ces champs de configuration déterminent l'installation physique et le statut d'homologation ; ils doivent donc correspondre aux exigences du boîtier de la machine et du site.

330881-16-10-100-03-02 L'un utilise la sonde -16 sans homologation pour zones dangereuses, tandis que la version -28 utilise une sonde homologuée pour de multiples zones. Les deux dispositifs permettent la mesure sans contact des vibrations ou de la position, mais ne sont pas interchangeables lorsque la certification pour zones dangereuses est requise.

330881-16-10-100-03-02 Il s'agit d'un transducteur de proximité autonome intégrant le capteur Proximitor dans son boîtier ; aucun câble d'extension supplémentaire n'est donc nécessaire entre la sonde et le Proximitor. Il requiert néanmoins un câblage de terrain blindé conforme aux spécifications, raccordé à un moniteur compatible, ainsi que le respect des conditions d'alimentation, de cible et d'écartement spécifiées.

330881-16-10-100-03-02 Nécessite une tension continue de -17,5 à -26 V avec un courant maximal de 12 mA sans barrières, ou de -23 à -26 V avec barrières. Sa sortie de 7,87 V/mm et sa plage linéaire de 2 mm requièrent une entrée de contrôle compatible, un agencement de barrières, un câblage de terrain blindé et un matériau cible adapté.

330881-16-10-100-03-02 Ce dispositif comprend un adaptateur d'écartement de 100 mm, une profondeur de pénétration de la sonde de 100 mm, un raccord M20, deux bouchons et un filetage de montage 3/4-14 NPT. Avant l'installation, vérifiez le dégagement entre la machine et le carter, la taille et le matériau de la cible, l'écartement de la sonde, l'entrée du conduit et la géométrie de montage exacte.

330881-16-10-100-03-02 Le devis doit inclure le code de commande complet, une plaque signalétique claire, des photos d'installation, la quantité, la destination, le modèle de moniteur, la configuration d'alimentation et de barrière, les exigences relatives aux zones dangereuses, les dimensions de montage et les détails des conduits. Ces éléments permettent de vérifier la configuration du transducteur et ses limites de compatibilité avant la livraison.
