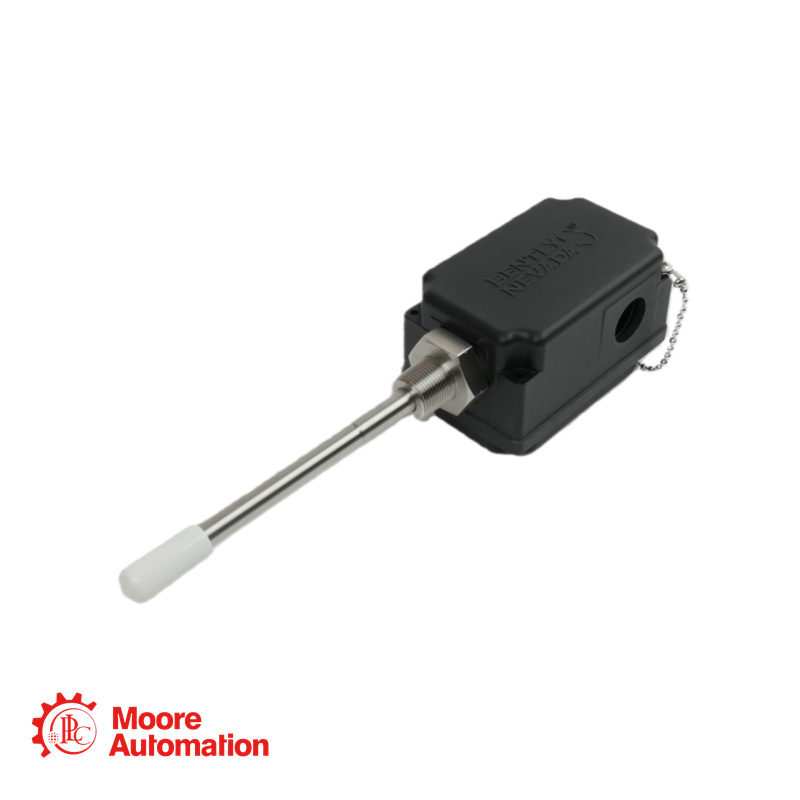

Capteur de proximité Bently Nevada 330881-16-00-205-00-02, métrique

Contactez-nous

Ventes:

Téléphone/
WhatsApp :

Email:

Adresse:

Frida

+86 15359408275

ventes5@mooreplc.com

District de Siming, Xiamen, Fujian, Chine

Spécification

Référence : 330881-16-00-205-00-02
Type de produit : Ensemble transducteur de proximité PROXPAC XL, version métrique.
Configuration d'assemblage : Ensemble complet prêt à installer comprenant une sonde 3300 XL de 8 mm, un capteur Proximitor 3300 XL intégré dans le couvercle du boîtier et tous les composants mécaniques nécessaires.
Option Sonde et Homologations (AA) : 16 = Sonde XL 3300 mm installée, Capteur Proximitor sans homologations pour zones dangereuses (CSA, ATEX, IECEx).
Option d'adaptateur d'entretoise (BB) : 00 = Pas d'adaptateur d'entretoise. Le boîtier se monte directement via le manchon extérieur.
Option de pénétration de la sonde (CCC) : 205 = 205 mm. Il s’agit de la longueur du manchon de la sonde en acier inoxydable (dimension « C »), représentant la distance prévue entre la face de montage du boîtier et l’extrémité de la sonde (position médiane). Le manchon permet un ajustement axial final de ±12,7 mm (0,5 po).
Option de raccords (DD) : 00 = Aucun raccord de conduit fourni. L’ensemble comprend deux bouchons et deux rondelles pour obturer les orifices d’entrée de conduit inutilisés sur le boîtier.
Option de filetage de montage (EE) : 02 = Filetage de montage métrique M24 X 3 sur l'ensemble du manchon extérieur.

FAQ sur le produit

Q : Notre installation exige que l’extrémité de la sonde se trouve exactement à 150 mm de la bride de fixation. Les options de « Pénétration de la sonde » (dimension C) les plus proches sont 145 mm ou 155 mm. Comment obtenir la précision de 150 mm ?

A : La dimension « C » (par exemple, 205 mm sur votre pièce) correspond à une position intermédiaire. Le manchon fileté de la sonde permet un réglage fin de ±12,7 mm (0,5 pouce) après installation. Vous devez donc commander l'option 145 mm (C = 145). Lors de l'installation, vissez ensuite la sonde hors du manchon d'environ 5 mm pour obtenir la position finale de 150 mm. Commandez toujours la longueur standard immédiatement inférieure et ajustez vers l'extérieur.

Q : Peut-on commander séparément une sonde de rechange pour le PROXPAC XL, et est-ce un remplacement simple sur le terrain ?

R : Oui, des sondes de rechange sont disponibles (par exemple, référence 330106-05-30-10-02-00 pour les mesures métriques, non homologuées). Cependant, leur remplacement n'est pas aussi simple qu'avec un système à connecteurs. Le remplacement de la sonde nécessite :
Déconnexion du câblage de terrain et ouverture du boîtier.
Déconnexion des connexions câblées internes entre l'ancien câble de la sonde et le bornier Proximitor.
Retirer l'ensemble sonde/manchon du boîtier.
Installation du nouvel ensemble sonde/manchon et réfection des connexions de câblage internes.
Réajuster l'écartement de la sonde et refermer le boîtier.
Il s'agit d'une procédure plus complexe qui doit être effectuée avec soin, en suivant le manuel, afin de préserver l'étanchéité environnementale et l'étalonnage.

Q : Nous devons installer cet appareil dans une zone dangereuse de type 2. La référence se termine par -00 pour les homologations. Pouvons-nous l'utiliser si nous l'installons avec les barrières de sécurité appropriées, conformément aux plans ?

R : Non. L'option -00 (A=16) signifie que le capteur Proximitor intégré est fourni sans les certifications requises pour les zones dangereuses. Même en utilisant correctement des barrières de sécurité externes, le dispositif (Proximitor) ne comporte pas le marquage obligatoire (par exemple, Ex nA IIC Gc). Pour la zone 2, vous devez commander l'ensemble avec l'option « Homologations multiples » pour le Proximitor. Il s'agit de la référence 330881-28-00-205-00-02 (où A=28).
