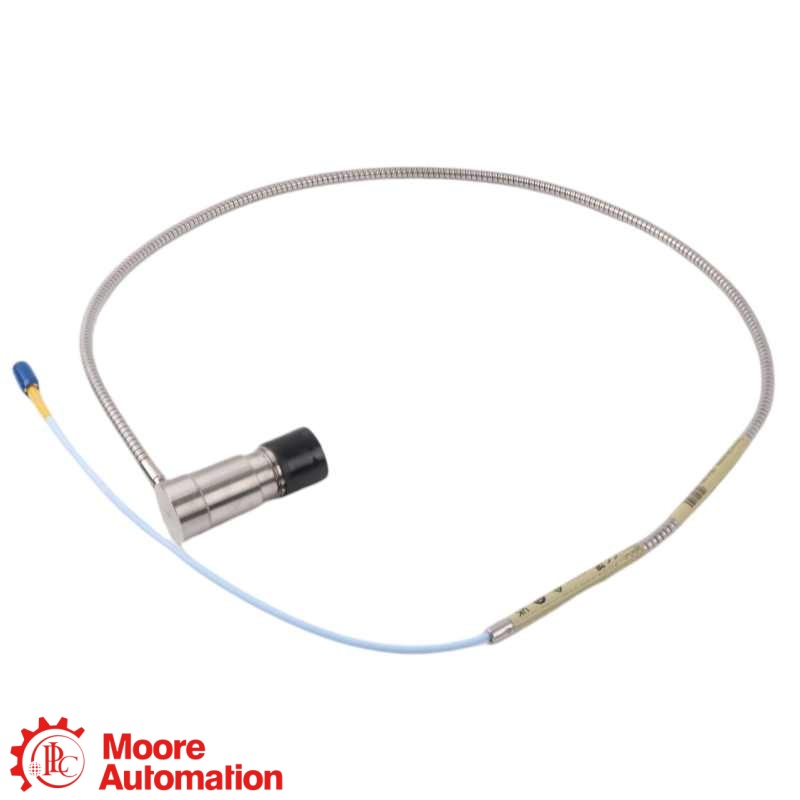

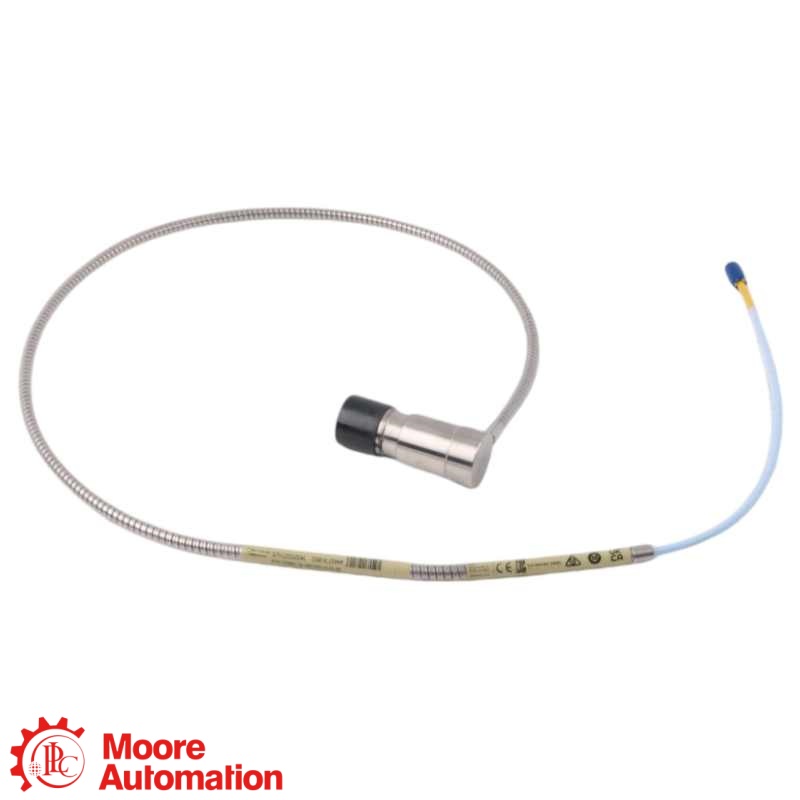

Sonde de proximité à sortie latérale Bentley Nevada 330851-04-000-030-10-01-05 3300 XL 25 mm
Sonde de proximité à sortie latérale Bentley Nevada 330851-04-000-030-10-01-05 3300 XL 25 mm
Sonde de proximité à sortie latérale Bentley Nevada 330851-04-000-030-10-01-05 3300 XL 25 mm

Sonde de proximité à sortie latérale Bentley Nevada 330851-04-000-030-10-01-05 3300 XL 25 mm

BENTLY NEVADA · 3300 XL 25 MM SONDE DE PROXIMITÉ À SORTIE LATÉRALE

330851-04-000-030-10-01-05

Le 330851-04-000-030-10-01-05 est une sonde 3300 XL 25 mm à corps lisse et sortie latérale avec un boîtier de 3,0 pouces, une longueur totale de 1,0 m, un blindage en acier inoxydable et de multiples options d'homologation.

SONDE25 mm
SORTIR0,787 V/mm
GAMME12,7 mm
SORTIECôté
FABRICANTBentley Nevada
CONDITIONS / GARANTIEProduit neuf d'origine · Garantie d'un an
CERTIFICATION ISOProduit certifié ISO
VÉRIFICATIONPhotos et vidéos des produits disponibles sur demande
DEMANDER UN DEVIS
Renseignez-vous maintenant
RECHERCHE DE MODÈLESTrouvez une référence spécifiqueOuvrez directement la page produit Moore Automation la mieux adaptée à votre profil.
BENTLY NEVADA ↗Sonde de proximité à sortie latérale 3300 XL 25 mm
Système d'expansion différentielle 3300 XL 25 mm

330851-04-000-030-10-01-05

330851

25 mm · sortie latérale · 1,0 m · blindage en acier inoxydable · homologations

RÔLE DU PRODUIT

330851-04-000-030-10-01-05 est une sonde de proximité à sortie latérale de 25 mm pour la mesure de la dilatation différentielle sur les grands générateurs de turbines à vapeur lorsqu'elle est utilisée avec le câble d'extension 3300 XL de 25 mm et le capteur Proximitor correspondants.

NOTE DE CONFIGURATION

Pour 330851-04-000-030-10-01-05, l'option 04 spécifie une sonde de sortie latérale lisse de 1,06 pouce de diamètre, 000 et 030 définissent la géométrie du boîtier, 10 spécifie une longueur totale de 1,0 m, 01 spécifie un blindage en acier inoxydable et 05 spécifie des approbations multiples.

VOUS VOULEZ LE MEILLEUR PRIX ?

Frida

Leader des ventes 🏆
DÉCOMPOSITION DES NUMÉROS DE COMMANDE

Structure de la référence 330851-04-000-030-10-01-05

330851
Famille de sondesSonde de proximité 3300 XL 25 mm
04
Option de sondeSortie latérale lisse de 1,06 pouce de diamètre
000
Longueur non filetée0,0 po · boîtier lisse
030
Longueur du boîtier3 pouces
10
Longueur totale1,0 m
01
Armure de câblearmure en acier inoxydable
05
Option d'approbationApprobations multiples
CARACTÉRISTIQUES DE RÉFÉRENCE DU FABRICANT

Spécifications techniques

Fiche technique Baker Hughes 163236 ↗
330851 · Sonde de proximité à sortie latérale 3300 XL 25 mm

Données d'ingénierie en un coup d'œil

Avant l'installation, vérifiez le code de commande complet, les dimensions mécaniques, la longueur totale, l'option de connecteur/câble et le suffixe d'homologation.

SONDE25 mm
SORTIR0,787 V/mm
GAMME12,7 mm
SORTIECôté
La fiche technique Baker Hughes 163236 spécifie une sensibilité nominale de 0,787 V/mm et une plage linéaire de 12,7 mm pour le système 3300 XL 25 mm.
Informations générales＋
FabricantBentley Nevada
Modèle330851-04-000-030-10-01-05
Type de produitsonde de proximité à sortie latérale de 25 mm
Application principaleExpansion différentielle
Système3300 XL 25 mm
VÉRIFICATION DU NUMÉRO DE COMMANDE＋
Famille de sondes330851
Option de sonde04 · lisse, diamètre 1,06 pouce, sortie latérale
Corps000 non fileté · 030 longueur de boîtier
Longueur totale10 · 1,0 m
Armure / homologations01 blindage en acier inoxydable · 05 homologations
PERFORMANCE ET SYSTÈME＋
Sensibilité nominale0,787 V/mm · 20 mV/mil
Plage linéaire12,7 mm · 500 mil
Composants compatiblesCâble d'extension 3300 XL de 25 mm et capteur de proximité
CibleVérifier le matériau cible et la géométrie calibrée de la machine
VÉRIFICATION DE L'INSTALLATION ET DU REMPLACEMENT＋
Jeu mécaniquePrévoir le passage des câbles par sortie latérale
Géométrie du boîtierLisse, diamètre 1,06 po · boîtier 3,0 po
ApprobationsCorrespondance avec la certification de la plaque signalétique
mise en serviceRégler l'écartement de la sonde et vérifier la mise à l'échelle du canal d'expansion différentielle
FAQ

Questions fréquemment posées par les acheteurs

Qu'est-ce que 330851-04-000-030-10-01-05 utilisé pour ?＋
330851-04-000-030-10-01-05 est une sonde de proximité à sortie latérale 3300 XL de 25 mm utilisée principalement pour la mesure de la dilatation différentielle sur les grands générateurs de turbines à vapeur.
Que représente l'option 04 ? 330851-04-000-030-10-01-05?＋
L'option 04 désigne une sonde lisse de 26,9 mm de diamètre avec un câble à sortie latérale. L'installation doit prévoir un espace radial suffisant pour le câble et son blindage.
Quelles sont les dimensions du boîtier spécifiées par 000 et 030 ?＋
Dans 330851-04-000-030-10-01-05, 000 indique une longueur non filetée de 0,0 pour le boîtier lisse et 030 spécifie une longueur totale du boîtier de 3,0.
Quelle configuration de câbles est commandée pour 330851-04-000-030-10-01-05?＋
Le champ 10 spécifie une longueur totale de sonde de 1,0 m, et l'option 01 spécifie un blindage en acier inoxydable. Le câble d'extension correspondant doit atteindre la longueur requise du système 3300 XL 25 mm.
Quelle plage de mesure s'applique à 330851-04-000-030-10-01-05?＋
Lorsqu'il est utilisé dans un système 3300 XL 25 mm compatible complet, 330851-04-000-030-10-01-05 possède une plage linéaire nominale de 12,7 mm et une sensibilité de 0,787 V/mm.
Peut 330851-04-000-030-10-01-05 remplacer une sonde de 8 mm ?＋
Aucune substitution directe ne doit être effectuée. 330851-04-000-030-10-01-05 appartient au système d'expansion différentielle de 25 mm et doit utiliser un câble d'extension de 25 mm correspondant, un capteur Proximitor, une géométrie et une mise à l'échelle des canaux.
Que faut-il fournir lors de la commande ? 330851-04-000-030-10-01-05?＋
Veuillez fournir le code de commande complet, la quantité, l'application machine et canal, les plaques signalétiques de la sonde et du capteur, le numéro du câble d'extension existant, le matériau cible, le dégagement de sortie latérale, les approbations et les exigences de livraison.
CONTACTEZ LE SPÉCIALISTE PRODUIT

Confirmez votre configuration 330851-04-000-030-10-01-05 avec Frida

Veuillez fournir les détails complets du modèle et de l'application afin de vérifier la compatibilité, la disponibilité et les délais de livraison.

CHOISISSEZ UNE MÉTHODE DE CONTACT DIRECT
FICHE TECHNIQUE OFFICIELLE

Manuels et références officielles pour 330851-04-000-030-10-01-05

Informations officielles du fabricant Baker Hughes concernant la sonde 330851-04-000-030-10-01-05 3300 XL 25 mm.

Sonde de proximité à sortie latérale 3300 XL 25 mm

La fiche technique 163236 de Baker Hughes décrit la structure de commande 330851, les performances du système 25 mm et les sélections mécaniques, de câbles et d'homologation exactes représentées par ce code complet.

FICHE TECHNIQUE OFFICIELLE ↗

Contactez-nous pour obtenir de l'aide

Veuillez nous communiquer le modèle complet, la quantité, les détails de la plaque signalétique ainsi que votre question technique ou relative à l'achat.

Source : Fiche technique du système de transducteur de proximité Baker Hughes 3300 XL 25 mm 163236 Rév. M.
RELATION AVEC LE SYSTÈME DE TRANSDUCTEUR DE PROXIMITÉ 3300 XL 25 MM

Comment 330851-04-000-030-10-01-05 s'intègre dans une chaîne de mesure de proximité

Bentley Nevada est la marque; la Système de transducteur de proximité 3300 XL 25 mm est la famille des mesures ; et 330851-04-000-030-10-01-05 est la configuration complète de la sonde de proximité.

Bentley Nevada · MARQUE
Système 3300 XL 25 mmFAMILLE DE PRODUITS · MESURE
COMPOSANT DE DÉTECTION

Sonde de proximité

La sonde configurée détecte les vibrations ou la position relative de l'arbre sans contact avec la cible.

INTERCONNEXION

Câble d'extension

Le câble adapté transporte le signal de la sonde tout en préservant la longueur électrique calibrée.

CONDITIONNEMENT DU SIGNAL

Moniteur de proximité

Le Proximitor compatible conditionne le signal pour le canal de surveillance de la protection des machines.

Relation systémique : Le code de la sonde, l'écart de montage, le matériau cible, le câble, la longueur du système, le Proximitor et le canal de surveillance doivent tous correspondre.
DOMAINES D'APPLICATION

Carte mentale de l'application pour 330851-04-000-030-10-01-05

Expansion différentielleMesure la croissance axiale relative des grands générateurs de turbines
Montage à sortie latéraleCompatible avec les installations à câblage radial
CENTRE D'APPLICATIONS330851-04-000-030-10-01-05Sonde de proximité à sortie latérale 3300 XL 25 mm
Mesure à longue portéeOffre une plage linéaire nominale de 12,7 mm dans un système complet
Vérification du remplacementNécessite le code de commande exact à sept champs et un système 3300 XL 25 mm compatible
