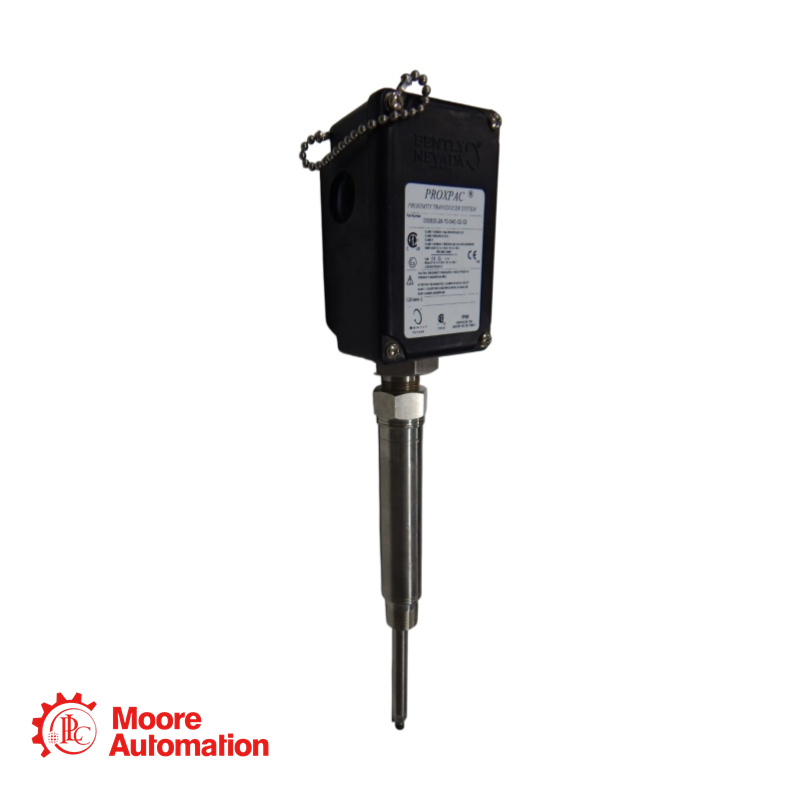

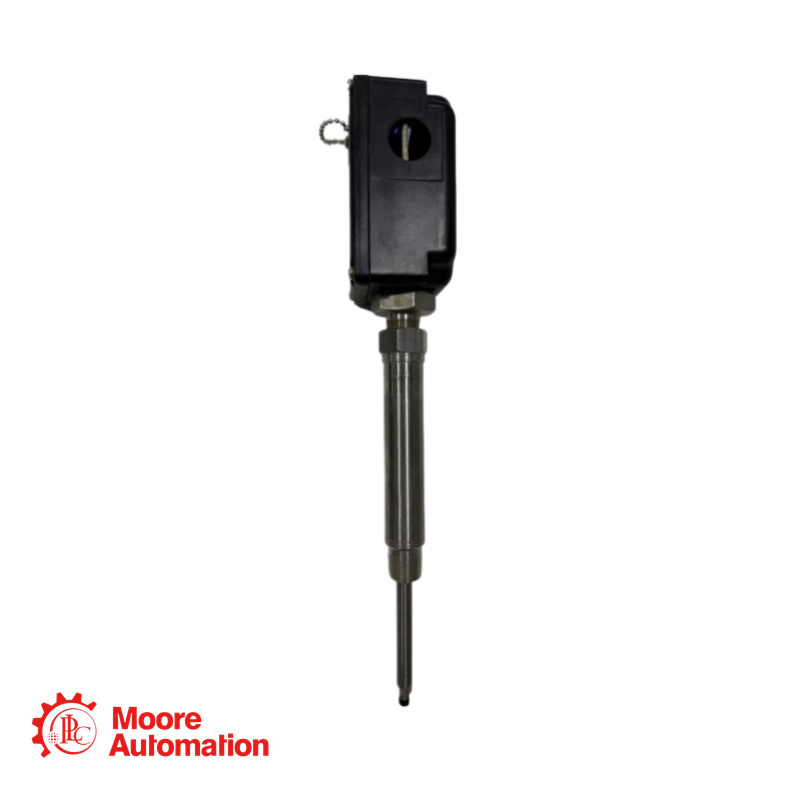

Ensemble de transducteur de proximité Bentley Nevada 330800-28-00-085-03-02

Paramètre

Spécification

Numéro de modèle

330800-28-00-085-03-02

Marque / Série

Bentley Nevada PROXPAC XL

Type de système

Boîtier intégré avec capteur 3300 XL Proximitor® + sonde 3300 XL 8 mm

Type de sonde

Sonde 3300 XL 8 mm avec câble triaxial fixe de 1 mètre

Plage linéaire

2 mm (80 mils)

Facteur d'échelle incrémentale (ISF)

7,87 V/mm (200 mV/mil) ±5%

Réglage de l'écart recommandé

1,27 mm (50 mils)

Alimentation

-17,5 Vcc à -26 Vcc (sans barrières) / -23 Vcc à -26 Vcc (avec barrières)

Longueur maximale du câblage sur le terrain

305 m (1 000 pi) – Câble triaxial blindé à 3 conducteurs (16–24 AWG)

Indice de protection du boîtier

Type 4X, IP66 (BASEEFA T07/0709)

Température de fonctionnement (boîtier)

-52°C à +100°C (-62°F à +212°F)

Température de fonctionnement (pointe de la sonde)

-52°C à +177°C (-62°F à +351°F)

Autorisations pour les zones dangereuses

ATEX/IECEx : Ex ia IIC T4/T5 Ga ; cNRTLus : Classe I, Zone 0, Groupes A, B, C, D

Matériau du boîtier

Thermoplastique PPS renforcé de fibres de verre et résistant aux UV

Matériau du boîtier de la sonde

acier inoxydable AISI 304

Poids total du système

1,44 kg (3,2 lb) typique

Quel est le principal avantage d'un PROXPAC XL par rapport à un système de sonde standard 3300 XL 5/8 mm ?

Le PROXPAC XL intègre la pointe de la sonde et le capteur Proximitor® dans un seul boîtier étanche. Ceci élimine le besoin d'un câble d'extension et d'un boîtier de montage séparé pour le capteur. Il en résulte un système plus compact et robuste, avec moins de points de connexion, ce qui améliore la fiabilité et simplifie l'installation, notamment dans les environnements difficiles ou dangereux.

Quelle est la plage linéaire effective et le facteur d'échelle de cet assemblage ?

Le système offre une plage linéaire de 2 mm (80 mil), commençant approximativement àÀ environ 0,25 mm (10 mils) de la cible. Le facteur d'échelle incrémentale (FEI) standard est de 7,87 V/mm (200 mV/mil), avec une erreur d'interchangeabilité de seulement ±5 % sur toute la plage.

Quelles certifications possède le modèle 330800-28-00-085-03-02 ?

L'option « 28 » dans la référence indique des homologations multiples. Elle inclut les homologations ATEX/IECEx pour les environnements gazeux des zones 0, 1 et 2 (Ex ia et Ex nA) et cNRTLus pour les classes I, II et III, divisions 1 et 2, et zones 0 et 2. Consultez toujours le certificat spécifique pour connaître les classifications de température détaillées (T4/T5) et les paramètres d'entité.

Ce système peut-il être utilisé sur des arbres de diamètre inférieur à 50,8 mm (2,0 pouces) ?

Pour les mesures de vibrations radiales sur des arbres de diamètre inférieur à 76,2 mm (3 pouces), le facteur d'échelle peut varier. Pour les arbres de diamètre inférieur à 50,8 mm (2 pouces), l'interaction entre les différents systèmes de transducteurs (diaphonie) peut dépasser 50 mV.

Quelle est la longueur maximale admissible du câblage de terrain entre cet ensemble et le moniteur ?

Vous pouvez utiliser jusqu'à 305 mètres (1 000 pieds) de câble triaxial blindé à 3 conducteurs (16-24 AWG) entre l'ensemble PROXPAC XL et votre système de surveillance.
