Câble d'extension Bentley Nevada 330190-085-01-05

Comment obtenir un prix ? Contactez-nous ci-dessous :

330190-085-01-05 Aperçu

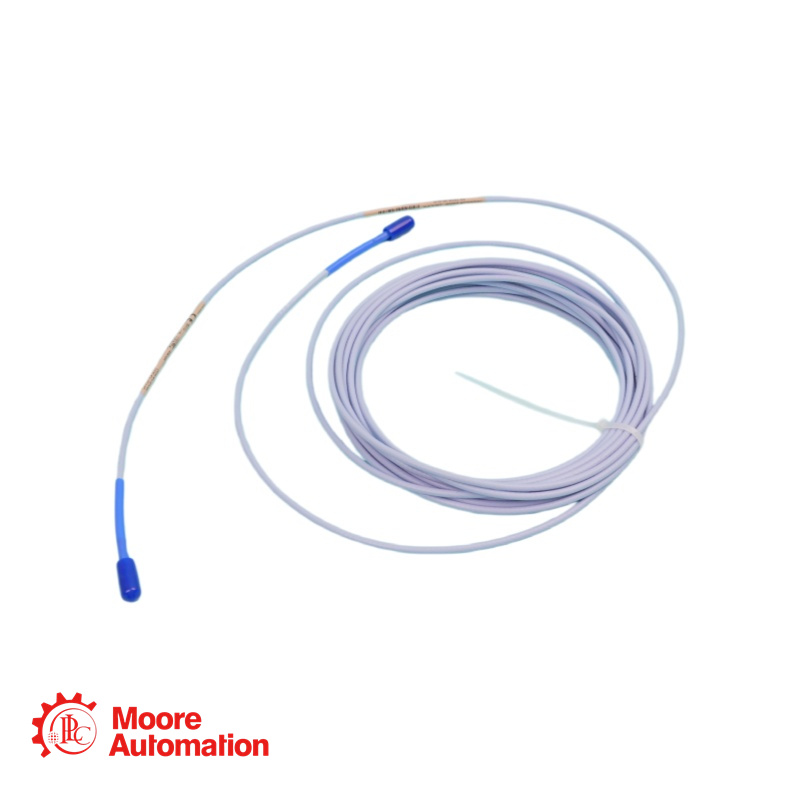

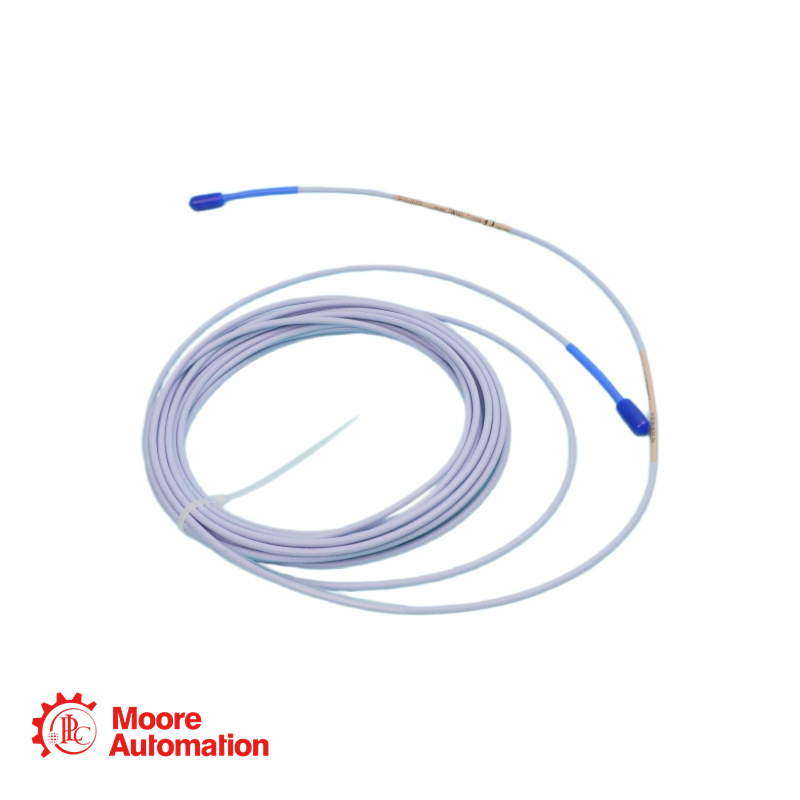

Bentley Nevada 330190-085-01-05 est un câble d'extension 3300 XL à plage de température étendue (ETR). 330190-085-01-05 Une sonde à plage de température étendue (ETR) et un câble d'extension ETR sont disponibles pour les applications dans lesquelles la température du fil de la sonde ou du câble d'extension peut dépasser la spécification de température standard de 177 °C (350 °F). 330190-085-01-05 La sonde ETR possède une plage de températures de fonctionnement étendue jusqu'à 218 °C (425 °F). 330190-085-01-05 La rallonge ETR supporte une température maximale de 260 °C (500 °F). La sonde et le câble ETR sont compatibles avec les sondes et câbles de température standard ; par exemple, vous pouvez utiliser une sonde ETR avec la rallonge 330130. Le système ETR utilise le capteur de proximité standard 3300 XL. Veuillez noter que l’utilisation de tout composant ETR au sein de votre système limite la précision de ce dernier à celle du système ETR.

330190-085-01-05 Paramètres

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

Type de câble : triaxial 75 Ω, isolé au perfluoroalcoxy (PFA).

Armure : Armure flexible en acier inoxydable avec revêtement extérieur en PFA
Type de connecteur : Mini-connecteur coaxial ClickLoc™ en laiton plaqué or
Matériau du connecteur : laiton plaqué or ou cuivre au béryllium plaqué or
Plage de température : -52 °C à +260 °C (-62 °F à +500 °F)
Rayon de courbure minimal : 25,4 mm (1,0 po)
Couple de serrage maximal du connecteur : 0,565 N·m (5 po·lb)

FAQ concernant 330190-085-01-05

1. Quelle est la différence entre le câble d'extension standard 330130 et le câble ETR 330190 ?

La principale différence réside dans la température de fonctionnement et le matériau d'isolation. Le câble standard 330130 utilise une isolation en FEP et supporte une température de +177 °C (+350 °F). Le câble 330190 ETR utilise une isolation en PFA et supporte une température de +260 °C (+500 °F), ce qui le rend adapté aux environnements à haute température.

2. Que signifie l'option d'approbation de l'agence « -05 » ?

L'option « -05 » indique que ce câble d'extension est homologué pour les zones dangereuses à plusieurs reprises, notamment CSA pour l'Amérique du Nord, ainsi qu'ATEX et IECEx pour une utilisation internationale. Il peut donc être utilisé dans des applications à sécurité intrinsèque et non incendiaires, une fois correctement installé.

3. Ce câble ETR peut-il être utilisé avec des sondes de température standard ?

Oui, le câble ETR est compatible avec les sondes de température standard. Cependant, veuillez noter que l'utilisation d'un composant ETR au sein de votre système limite la précision de ce dernier à celle du système ETR. Les spécifications du système seront alors celles du système ETR, et non celles du système standard.

4. Quel est le rayon de courbure minimal pour ce câble ?

Le rayon de courbure minimal est de 25,4 mm (1 pouce), avec ou sans blindage. Un rayon de courbure supérieur à cette valeur risque d'endommager le câble de l'intérieur.

5. De quel type de connecteurs ce câble utilise-t-il ?

Il utilise des connecteurs coaxiaux miniatures ClickLoc™ en laiton plaqué or. Ces connecteurs ne nécessitent qu'un serrage manuel (un clic se fait entendre lorsqu'ils sont bien serrés), et le mécanisme de verrouillage empêche tout desserrage dû aux vibrations. Aucun outil spécifique n'est requis pour l'installation ou le retrait.

6.Comment puis-je m'assurer que la longueur totale du système est correcte lorsque j'utilise cette rallonge ?

Lors de votre commande, assurez-vous que la somme de la longueur du câble d'extension et de celle de la sonde corresponde à la longueur totale du capteur de proximité. Par exemple, une sonde de 0,5 m avec un câble d'extension de 8,5 m nécessitera un capteur de proximité de 9,0 m.
