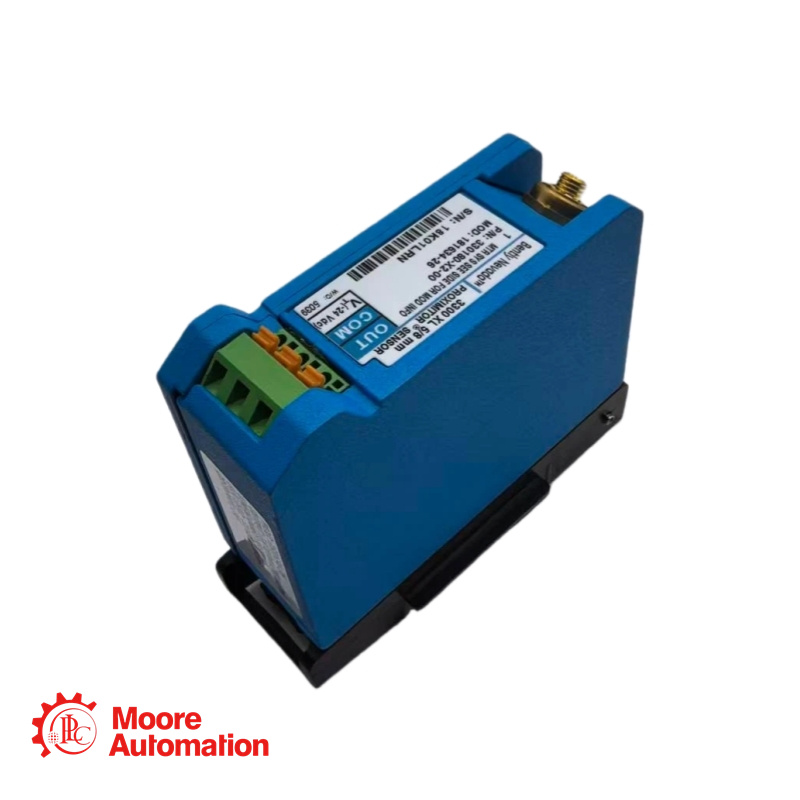

Capteur de proximité Bentley Nevada 330180-X2-00 MOD : 181634-02

Description

Spécification

Le capteur de proximité Bently Nevada 330180 intègre de nombreuses améliorations par rapport aux modèles précédents. Son format compact permet une installation sur rail DIN haute densité. Il peut également être monté sur panneau, grâce à son système de fixation à 4 trous identique à celui des anciens capteurs de proximité. La base de montage, quelle que soit l'option choisie, assure l'isolation électrique et élimine le besoin de plaques isolantes supplémentaires. Le capteur de proximité 3300 XL est extrêmement insensible aux interférences radioélectriques, ce qui permet son installation dans des boîtiers en fibre de verre sans être perturbé par les signaux radiofréquences environnants. Son immunité RFI/EMI améliorée lui permet d'obtenir le marquage CE européen sans nécessiter de conduit blindé spécial ni de boîtier métallique, ce qui réduit les coûts et la complexité d'installation.

Configuration de longueur et de montageDurée : Longueur du système de 1,0 mètre (3,3 pieds) sans matériel de montage fourni (Option X2).
Approbations des agences : Aucune certification d'agence spécifique requise (Option 00).
Entrée électrique : Accepte une sonde de proximité sans contact de 5 mm de la série 3300 ou de 8 mm de la série 3300 XL et un câble d'extension.
Alimentation : Nécessite une tension de -17,5 Vcc à -26 Vcc lorsqu’elle est installée avec un circuit non incendiaire conformément au schéma 140979, avec une consommation maximale de 12 mA. Fonctionne entre -23 Vcc et -26 Vcc avec des barrières. Un fonctionnement au-delà de -23,5 Vcc peut réduire la plage de linéarité.
Sensibilité de l'alimentation : variation de la tension de sortie inférieure à 2 mV par volt de variation de la tension d'entrée.
Résistance de sortie : 50 Ω.
Plage de température (fonctionnement) : -52°C à +100°C (-62°F à +212°F).
Plage de température (stockage) : -52°C à +105°C (-62°F à +221°F).
Réponse en fréquence : (0 à 10 kHz), +0, -3 dB, avec jusqu'à 305 mètres (1000 pieds) de câblage sur le terrain.
