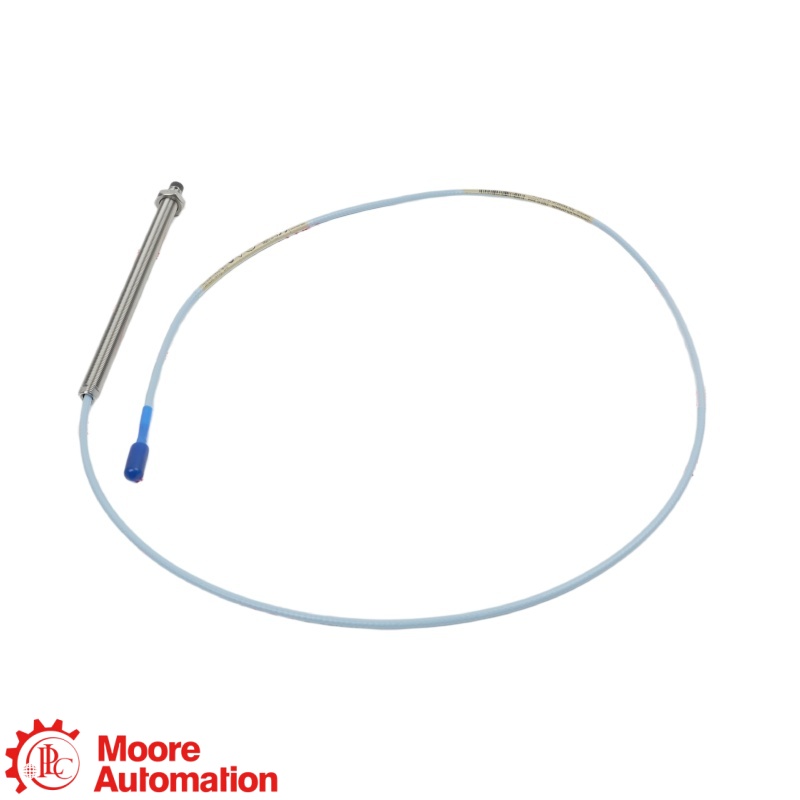

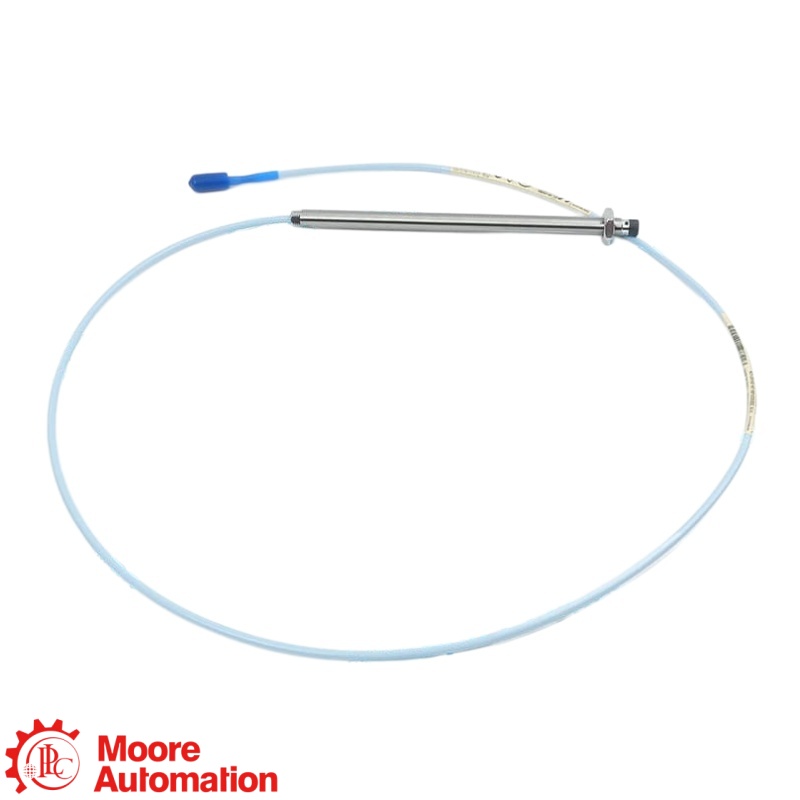

Bently Nevada 330162-03-45-45-45-05-05-94-01-02 3300 XL Double passage haute pression
Bently Nevada 330162-03-45-45-45-05-05-94-01-02 3300 XL Double passage haute pression
Bently Nevada 330162-03-45-45-45-05-05-94-01-02 3300 XL Double passage haute pression

Bently Nevada 330162-03-45-45-45-05-05-94-01-02 3300 XL Double passage haute pression

BENTLY NEVADA · 3300 XL DOUBLE PASSAGE HAUTE PRESSION

330162-03-45-45-45-05-05-94-01-02

Le 330162-03-45-45-45-05-05-94-01-02 Ce modèle Bently Nevada 330162 est un travers-câble haute pression double triaxial permettant le passage de deux câbles de sonde à travers un carter de machine pressurisé. La gamme standard est conçue pour une pression de 2,76 MPa (400 psi) et doit être compatible avec la sonde 3300, le câble d'extension et le Proximitor installés.

TAPERdouble traversée triaxiale
PRESSION2,76 MPa (400 psi)
MATÉRIELacier inoxydable 303
RAYON DE COURBURE25,4 mm minimum
FABRICANTBentley Nevada
CONDITIONS / GARANTIEProduit neuf d'origine · Garantie d'un an
CERTIFICATION ISOProduit certifié ISO
VÉRIFICATIONPhotos et vidéos des produits disponibles sur demande
DEMANDER UN DEVIS
RECHERCHE DE MODÈLESTrouvez une référence spécifiqueOuvrez directement la page produit Moore Automation la mieux adaptée à votre profil.
BENTLY NEVADA ↗3300 XL DOUBLE PASSAGE HAUTE PRESSION
SYSTÈME DE TRAVERSÉE HAUTE PRESSION 3300 XL

330162-03-45-45-45-05-05-94-01-02

330162

Traversée triaxiale double · 2,76 MPa (400 psi) · Acier inoxydable 303

RÔLE DU PRODUIT

330162-03-45-45-45-05-05-94-01-02 est un traversant triaxial double haute pression qui achemine deux câbles de sonde de proximité à travers un boîtier de machine pressurisé tout en maintenant les longueurs électriques requises du système de transducteur.

NOTE DE CONFIGURATION

Pour 330162-03-45-45-45-05-05-94-01-02Conservez chaque segment du code de commande fourni dans son ordre d'origine. Avant tout remplacement, vérifiez l'étiquette exacte, la disposition du blindage, les dimensions du câble, le matériau du joint torique, le genre du connecteur, la longueur totale du système de transducteurs et la compatibilité avec le fluide ou le gaz de la machine.

VOUS VOULEZ LE MEILLEUR PRIX ?

Frida

Leader des ventes 🏆
DÉCOMPOSITION DES NUMÉROS DE COMMANDE

Structure de la référence 330162-03-45-45-45-05-05-94-01-02

330162
Modèle de baseDouble traversée HP triaxiale
03
Option d'armureBlindage à l'extrémité haute pression
45
Dimension 1 longueur4,5 mètres
45
Dimension 2 longueur4,5 mètres
45
Dimension 3 longueur4,5 mètres
05
Dimension 4 longueur0,5 mètre
05
Champ supplémentaire fourniNon défini dans le modèle public 330162
94
matériau du joint toriqueFluorocarbon
01
Connecteur haute pressionConnecteur coaxial miniature femelle
02
Connecteur basse pressionConnecteur coaxial miniature mâle
CARACTÉRISTIQUES DE RÉFÉRENCE DU FABRICANT

Spécifications techniques

Fiche technique Baker Hughes 141622 ↗
330162 · DOUBLE TRAVERSÉE TRIAXIALE HAUTE PRESSION

Aperçu des données d'ingénierie

Avant l'installation, veuillez vérifier le code de commande complet, les dimensions du câble, le matériau du joint torique et la disposition des connecteurs.

TAPERdouble traversée triaxiale
PRESSION2,76 MPa (400 psi)
MATÉRIELacier inoxydable 303
RAYON DE COURBURE25,4 mm minimum
La fiche technique 141622 de Baker Hughes indique que la longueur du traversant doit correspondre à la longueur totale du système de transducteur et que le joint torique sélectionné doit être compatible avec le gaz ou le fluide de la machine.
Informations générales+
FabricantBentley Nevada
Modèle330162-03-45-45-45-05-05-94-01-02
Type de produitPassage haute pression triaxial double 3300 XL
Capacité du câbleDeux câbles de sonde triaxiaux
Pression maximale admissible2,76 MPa (400 psi)
matériau d'ajustementacier inoxydable 303
rayon de courbure minimal25,4 mm (1,00 po)
Humidité100 % sans condensation
VÉRIFICATION DU NUMÉRO DE COMMANDE+
Séquence de référence330162-03-45-45-45-05-05-94-01-02
Modèle de base330162 · double traversée
Gestion des segmentsVeuillez conserver tous les champs renseignés dans leur ordre d'origine.
COMPATIBILITÉ DU SYSTÈME ET DE L'ÉLECTRICITÉ+
Rôle du systèmeFais passer deux câbles de sonde à travers un carter de machine pressurisé
Compatibilité du systèmeLongueurs électriques de la sonde d'adaptation, du traversant, du câble d'extension et du Proximitor
Règle de connexionCôté sonde femelle ; côté proximal mâle pour la configuration habituelle
VÉRIFICATION DE L'INSTALLATION ET DU REMPLACEMENT+
sélection de joints toriquesChoisir le matériau du joint adapté au gaz ou au fluide de procédé
Exposition à l'eauProtégez les deux interfaces câble-traverse de l'eau
Limite de remplacementNe pas remplacer tant que l'étiquette complète et la chaîne de transducteurs installée ne correspondent pas.
FAQ

Questions fréquemment posées par les acheteurs

Qu'est-ce que 330162-03-45-45-45-05-05-94-01-02 utilisé pour ?
330162-03-45-45-45-05-05-94-01-02 est un traversant haute pression triaxial double Bently Nevada 330162 qui transporte deux câbles de sonde de proximité à travers un boîtier de machine pressurisé tout en préservant les longueurs électriques requises du système de mesure.
Combien de câbles de sonde faut-il ? 330162-03-45-45-45-05-05-94-01-02 itinéraire?
330162-03-45-45-45-05-05-94-01-02 est construit sur la configuration à double traversée 330162 et achemine deux câbles de sonde triaxiaux ; les sondes connectées, les câbles d'extension et les capteurs Proximitor doivent former deux chaînes de longueur électrique compatibles.
Quelles données de pression et de matériau s'appliquent à 330162-03-45-45-45-05-05-94-01-02?
330162-03-45-45-45-05-05-94-01-02 appartient à la famille standard de traversées haute pression d'une pression nominale de 2,76 MPa (400 psi), avec un matériau de raccord en acier inoxydable 303 et un rayon de courbure de câble minimum de 25,4 mm.
Pourquoi faut-il vérifier la longueur des câbles ? 330162-03-45-45-45-05-05-94-01-02?
330162-03-45-45-45-05-05-94-01-02 remplace une partie de chaque chemin de câble d'extension, de sorte que chaque longueur de traversée commandée doit correspondre à la longueur totale requise par la sonde connectée et le système de capteur Proximitor.
Comment les connecteurs doivent-ils être disposés pour 330162-03-45-45-45-05-05-94-01-02?
330162-03-45-45-45-05-05-94-01-02 Les connecteurs femelles doivent normalement être orientés vers la sonde et les connecteurs mâles vers le Proximitor ; vérifiez que les deux options de connecteurs fournies correspondent bien aux connexions ClickLoc installées.
Quel état d'étanchéité doit être vérifié avant l'installation 330162-03-45-45-45-05-05-94-01-02?
330162-03-45-45-45-05-05-94-01-02 nécessite un matériau de joint torique compatible avec le gaz ou le fluide de la machine, et les deux interfaces câble-passage doivent être protégées de l'eau pour éviter la dégradation du signal.
Quelles informations doivent être fournies lors de la commande ? 330162-03-45-45-45-05-05-94-01-02?
Pour un 330162-03-45-45-45-05-05-94-01-02 Pour toute demande, veuillez fournir le code de commande complet non divisé, la quantité, la photo de la plaque signalétique, le gaz ou le fluide de traitement, la pression de service, les dimensions du câble, le genre du connecteur, les références de la sonde et du Proximitor, ainsi que les longueurs de système requises.
CONTACTEZ LE SPÉCIALISTE PRODUIT

Confirmez votre configuration 330162-03-45-45-45-05-05-94-01-02 avec Frida

Veuillez fournir les détails complets du modèle et de l'application afin de vérifier la compatibilité, la disponibilité et les délais de livraison.

CHOISISSEZ UNE MÉTHODE DE CONTACT DIRECT
FICHE DE DONNÉES

Informations produit pour
330162-03-45-45-45-05-05-94-01-02

La fiche technique Baker Hughes 141622 Rev. G fournit des informations de référence du fabricant pour le traversant haute pression triaxial double 330162, y compris les champs de commande, la pression nominale, les options de joint torique et les exigences de connecteur.

Fiche technique officielle de Baker Hughes

La fiche technique officielle 141622 du traversant haute pression 3300 XL couvre la famille 330162 et les informations de commande définies par le fabricant. Consultez le PDF officiel pour vérifier l'intégralité des informations fournies avant toute installation ou remplacement.

OUVRIR LE MANUEL OFFICIEL PDF

Contactez-nous pour obtenir de l'aide

Veuillez nous indiquer le modèle complet, la quantité et votre question technique ou relative à l'achat.

Source : Fiche technique du traversant haute pression Baker Hughes 3300 XL 141622 Rév. G. Veuillez vérifier l'étiquette complète 330162-03-45-45-45-05-05-94-01-02 et la configuration du système de transducteur installé avant de commander.

RELATION DU SYSTÈME DE TRAVERSÉE HAUTE PRESSION 3300 XL

Comment le composant 330162-03-45-45-45-05-05-94-01-02 s'intègre-t-il dans une chaîne de mesure de proximité pressurisée ?

Bentley Nevada est la marque; la Système de passage haute pression 3300 XL est la famille des mesures ; et 330162-03-45-45-45-05-05-94-01-02 est la référence à double traversée fournie.

Bentley Nevada · MARQUE→
Système de traversée 3300 XL
FAMILLE DE PRODUITS · MESURE
COMPOSANT DE DÉTECTION

Sonde de proximité

Deux sondes compatibles fonctionnent à l'intérieur du boîtier de la machine sous pression.

INTERCONNEXION

Câble d'extension

Le double passage de câbles permet aux deux chemins de câbles triaxiaux de traverser la limite de pression du tubage.

CONDITIONNEMENT DU SIGNAL

Moniteur de proximité

Des câbles et des capteurs adaptés complètent deux canaux de mesure compatibles.

Relation systémique : Les deux trajets de sonde, les longueurs des câbles de traversée, les câbles d'extension et les capteurs Proximitor doivent être adaptés en tant que chaînes de transducteurs complètes.
DOMAINES D'APPLICATION

Application et carte de vérification pour 330162-03-45-45-45-05-05-94-01-02

Machine sous pression

Fais passer deux câbles de sonde de proximité à travers un boîtier pressurisé.

Limite de pression

Vérifiez la valeur nominale de 2,76 MPa, le montage et le matériau compatible du joint torique.

CENTRE D'APPLICATIONS
330162-03-45-45-45-05-05-94-01-02
Passage double haute pression 3300 XL

Correspondance de longueur de câble

Conserver la longueur électrique spécifiée pour les deux chaînes de transducteurs complètes.

Vérification de remplacement

Vérifiez chaque segment de code de commande, le genre du connecteur et le composant installé.
