Sonde à montage inversé Bentley Nevada 330106-00-06-10-02-CN

Comment obtenir un devis ?

Contact direct avec notre responsable : Frida

E-mail:sales5@mooreplc.com
Téléphone/WhatsApp/WeChat :+86 15359408275

Description détaillée

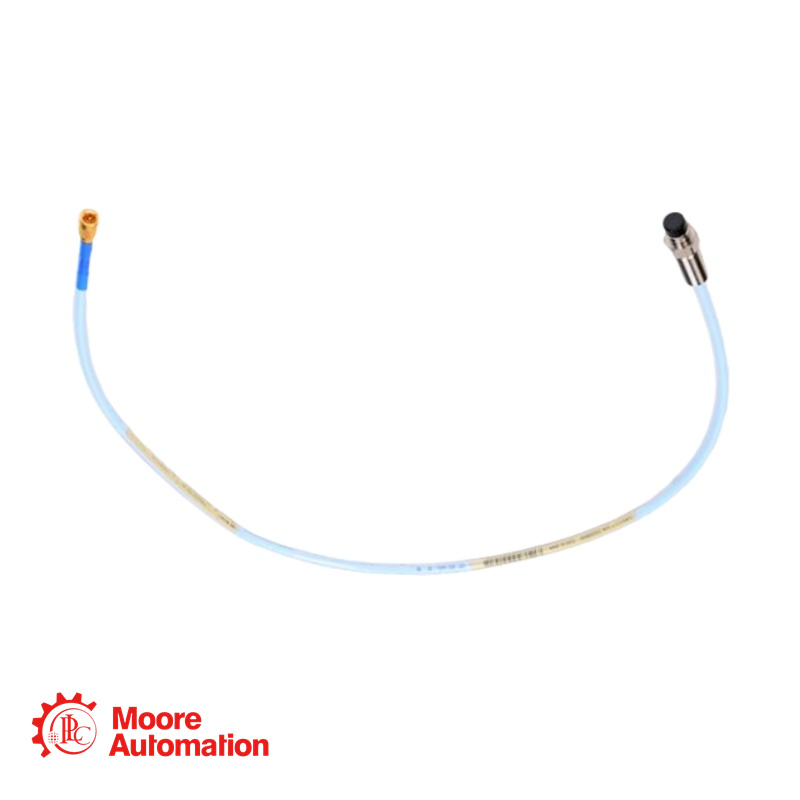

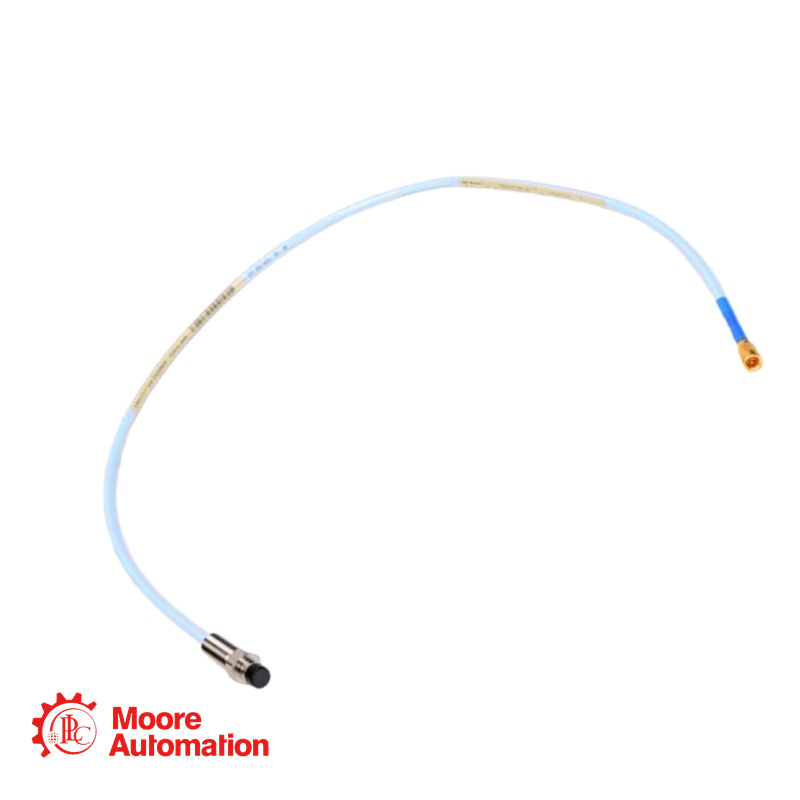

330106-00-06-10-02-CN est une sonde à montage inversé 3300 XL 8 mm, filetage métrique M10 x 1, non blindée (les sondes à montage inversé ne peuvent pas être blindées), avec une longueur non filetée de 0 mm, une longueur de boîtier de 60 mm, une longueur totale de câble de 1,0 m, équipée d'un connecteur ClickLoc (câble standard) et avec l'approbation/le marquage de l'agence spécifique à la Chine (CN).

Modèle: 330106-00-06-10-02-CN
Modèle de base : 330106 (Sonde à montage inversé 3300 XL 8 mm, filetage M10 x 1 – style à montage inversé, aucune armure disponible pour les sondes à montage inversé)
AA = 00 : Longueur non filetée = 0 mm (minimum pour les sondes à montage inversé)
BB = 06 : Longueur totale du boîtier = 60 mm
CC = 10 : Longueur totale du câble de la sonde = 1,0 mètre
DD = 02 : Option de connecteur = Connecteur coaxial miniature ClickLoc
EE = CN : Option d’agrément de l’agence « CN » – Certification/marquage spécifique à la Chine

Mode de montage : Montage inversé – l’extrémité de la sonde dépasse de l’arrière du boîtier fileté
Filetage : M10 x 1 mm.
Blindage : Non disponible pour les sondes à montage inversé.
Câble : triaxial 75 Ω, isolé FEP.
Longueur du câble : 1,0 mètre – peut être utilisé directement avec un capteur Proximitor de 1 mètre (sans câble d’extension), ou combiné avec un câble d’extension pour les systèmes de 5/9 mètres.
Matériau de la pointe de la sonde : PPS.
Matériau du boîtier : Acier inoxydable AISI 303/304.
Température de fonctionnement : Standard : -52°C à +177°C.
Plage linéaire : 2,0 mm.
Facteur d’échelle : 7,87 V/mm ±5 % (pour les systèmes de 1 mètre ou de 5 mètres).
Couple nominal maximal : 22,6 N·m (200 po-lb) pour les sondes à montage inversé ; Couple recommandé : 7,5 N·m (66 po-lb).

À propos du système

Le système de transducteur de proximité 3300 XL 8 mm comprend :
Une sonde 3300 XL de 8 mm,
Un câble d'extension 3300 XL1
Un capteur de proximité 3300 XL2.
Le système fournit une tension de sortie directement proportionnelle à la distance entre la pointe de la sonde et la surface conductrice observée, et permet de mesurer des valeurs statiques (position) et dynamiques (vibrations). Ses principales applications sont la mesure des vibrations et de la position sur les machines à paliers hydrodynamiques, ainsi que la mesure de la vitesse et la référence Keyphasor.
