 /Sonde de proximité à montage inversé Bentley Nevada 330105-XX-XX-10-02-CN MOD : 165931-01
330105-XX-XX-10-02-CN MOD:165931-01
330105-XX-XX-10-02-CN MOD:165931-01
330105-XX-XX-10-02-CN MOD:165931-01

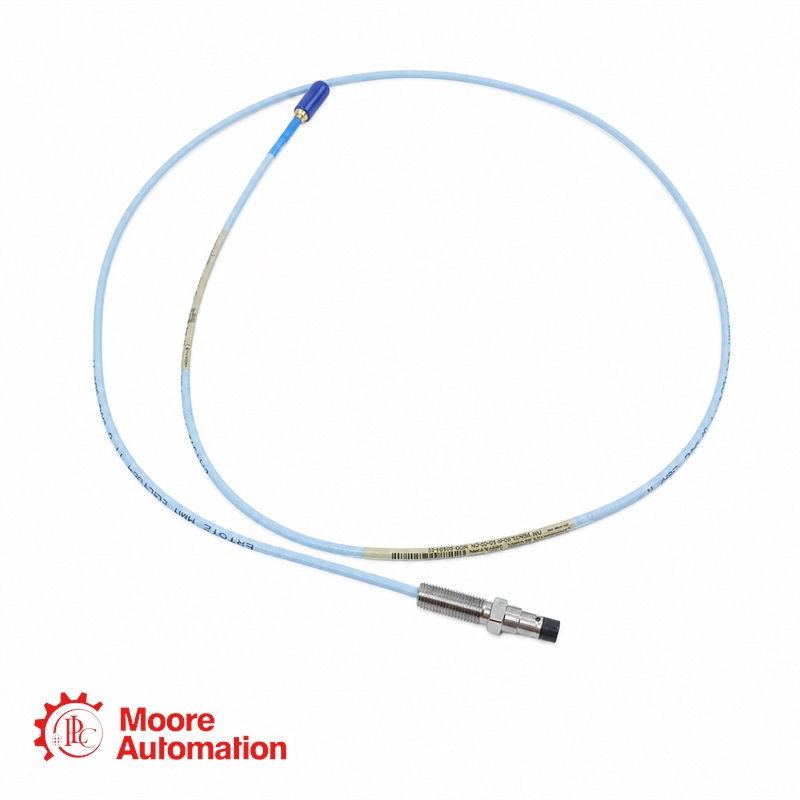

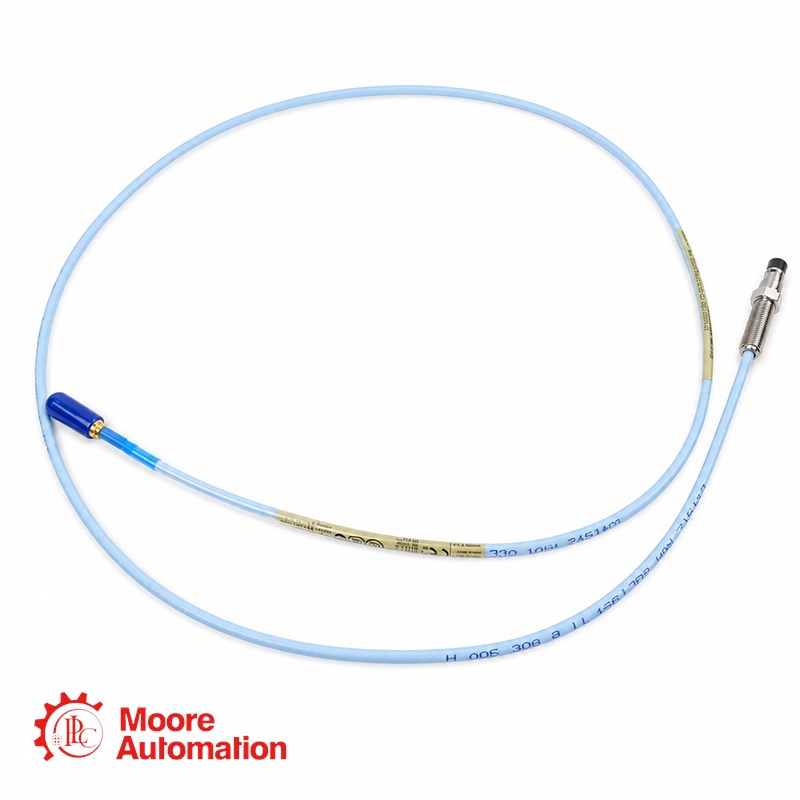

Sonde de proximité à montage inversé Bentley Nevada 330105-XX-XX-10-02-CN MOD : 165931-01

3300 XL 8 mm · MONTAGE INVERSÉ

330105-XX-XX-10-02-CN MOD:165931-01

Le 330105-XX-XX-10-02-CN MOD:165931-01 est une configuration de sonde de proximité à montage inversé Bently Nevada 3300 XL de 8 mm pour la mesure sans contact des vibrations et de la position de l'arbre.

CONSEIL8 mm
MONTERInverse
CODE DE LONGUEUR10 · 1,0 m
CONNECTEURClickLoc
FABRICANTBentley Nevada · Baker Hughes
CONDITIONS / GARANTIEProduit neuf d'origine · Garantie d'un an
CERTIFICATION ISOProduit certifié ISO
VÉRIFICATION● Photos et vidéos du produit fournies sur demande
DEMANDER UN DEVIS
Renseignez-vous maintenant
RECHERCHE DE MODÈLESTrouvez une référence spécifiqueOuvrez directement la page produit Moore Automation la mieux adaptée à votre profil.
BENTLY, NEVADA ● VERSION PERSONNALISÉE
Système de transducteur de proximité 3300 XL 8 mm

330105-XX-XX-10-02-CN

MOD : 165931-01

Sonde de proximité à montage inversé personnalisée

RÔLE DE LA MESURE
330105-XX-XX-10-02-CN MOD:165931-01 Il s'agit d'une configuration de sonde à montage inversé 330105 intégrée au système de transducteur de proximité 3300 XL de 8 mm. Le fabricant documente ce système pour la mesure sans contact de la position statique et des vibrations dynamiques.
NOTE DE CONFIGURATION
Pour 330105-XX-XX-10-02-CN MOD:165931-01Le tableau de commande 330105 indique que le code 10 correspond à une longueur totale de 1,0 m et le code 02 à un connecteur coaxial miniature ClickLoc. Veuillez vérifier la plaque signalétique complète avant de commander.
👩‍💼
VOUS VOULEZ LE MEILLEUR PRIX ?
Frida
Leader des ventes 🏆
E-MAILventes5@mooreplc.com WHATSAPP+86 153 5940 8275
DÉCODAGE DE LA CONFIGURATION

Ce qui est confirmé et ce qui nécessite une vérification

330105
Modèle de baseMontage inversé
3/8-24 UNF
XX
Personnalisé
XX
Personnalisé
10
Longueur totale1,0 m (3,3 pi)
02
ConnecteurClickLoc miniature
coaxial
CN
MarchéDésignation de la Chine
MOD 165931-01
ModificationLes détails des commandes spéciales nécessitent une confirmation officielle du ministère de la Défense.
CARACTÉRISTIQUES DE RÉFÉRENCE DU FABRICANT

Spécifications techniques

Système 3300 XL 8 mm ↗
3300 XL 8 MM FAMILLE

Aperçu des données d'ingénierie

Cliquez sur « + » pour afficher plus de spécifications.

LONGUEUR1,1 cm
LARGEUR0,9 cm
HAUTEUR120 cm
POIDS0,05 kg
Rapport d'inspection à la réception du produit.
Vérification MOD personnalisée Veuillez vérifier la plaque signalétique complète et la documentation officielle de modification avant d'appliquer les valeurs de la famille standard. MOD:165931-01.
Informations générales −
MarqueBentley Nevada
numéro de pièce de base330105
Type de produitSonde de proximité à montage inversé
Famille de produitsSystème de transducteur de proximité 3300 XL 8 mm
Style de montageMontage inversé
Filetage de montage3/8-24 UNF-2A
Données de mesure détaillées ＋
Plage linéaire du système2 mm (80 mils), soit environ 0,25 à 2,3 mm de la cible
écart radial recommandé−9 Vcc, environ 1,27 mm (50 mils)
Facteur d'échelle incrémental7,87 V/mm (200 mV/mil), tolérance dépendant du système
Câble et installation ＋
Code de longueur totale 101,0 m (3,3 pi)
Code connecteur/câble 02Connecteur coaxial miniature ClickLoc, câble standard
Câble standardRésistance triaxiale 75 Ω, isolée en FEP
Rayon de courbure minimal du câble25,4 mm (1,0 po)
Couple de montage inversé7,5 N·m (66 po·lbf)
Environnement et certification ＋
Les évaluations environnementales et le statut de certification dépendent de la configuration complète de la sonde, du câble d'extension et du capteur de proximité. Vérifiez le système sélectionné et MOD:165931-01 par rapport à la documentation officielle actuelle du fabricant.
Source: Système de transducteur de proximité Bently Nevada 3300 XL 8 mm, Document 141194, Rév. AM. Les valeurs au niveau du système s'appliquent dans les conditions de test spécifiées par le fabricant.
FAQ

Questions fréquemment posées par les acheteurs

À quoi sert la sonde 330105 ?＋

330105-XX-XX-10-02-CN MOD:165931-01 est une sonde de proximité 3300 XL 8 mm à montage inversé utilisée pour la mesure sans contact des vibrations et de la position de l'arbre dans le cadre d'un système de transducteur complet.

Que signifient les codes 10 et 02 ?＋

Pour 330105-XX-XX-10-02-CN MOD:165931-01, code 10 désigne une longueur totale de 1,0 m et le code 02 désigne un connecteur coaxial miniature ClickLoc avec câble standard.

Une norme peut-elle être établie ? 330105 remplacer MOD:165931-01?＋

Pas automatiquement. MOD:165931-01 peut contenir des exigences de construction ou d'étalonnage spécifiques au projet qui ne sont pas expliquées publiquement 330105 Tableau de commande. Comparez la plaque signalétique complète, la longueur de la sonde, le connecteur, la longueur totale du système, le matériau cible et Capteur de proximité avant remplacement.

Est 330105 un système complet de mesure des vibrations ?＋

Non. 330105 La sonde fonctionne dans le cadre d'une chaîne de mesure qui comprend le câble d'extension approprié, le cas échéant, et un dispositif compatible. Capteur de proximité 3300 XLLes longueurs des composants et du système total doivent correspondre à la configuration requise.

Que dois-je fournir pour obtenir un devis ?＋

Pour 330105-XX-XX-10-02-CN MOD:165931-01Veuillez envoyer la plaque signalétique complète, la quantité, la référence du capteur de proximité, la longueur du système requise, la destination et des photos nettes de la sonde installée.

CONTACTEZ LE SPÉCIALISTE PRODUIT

Vérifiez votre configuration avec Frida

Veuillez fournir l'étiquette complète et les détails du système pour vérification de la compatibilité, de la disponibilité et des délais de livraison.

CHOISISSEZ UNE MÉTHODE DE CONTACT DIRECT
FICHE DE DONNÉES

Manuels et références officielles pour
330105-XX-XX-10-02-CN MOD:165931-01

Documentation du fabricant pour le système de transducteur de proximité Bently Nevada 3300 XL 8 mm.

Système de transducteur de proximité 3300 XL 8 mm

Fiche technique Bently Nevada 141194 Rév. AM. Consultez les informations de commande de la sonde pour le modèle de base à montage inversé 330105 et les spécifications publiées de la famille 3300 XL 8 mm.

FICHE TECHNIQUE OFFICIELLE

Contactez-nous pour obtenir de l'aide

Veuillez nous indiquer le modèle complet, la quantité et votre question technique ou relative à l'achat.

Les informations techniques présentées sur cette page produit proviennent exclusivement de la documentation constructeur Bently Nevada / Baker Hughes disponible publiquement. Aucune source tierce n'a été utilisée.

RELATION AVEC LE SYSTÈME 3300 XL

Comment la sonde 330105 s'intègre au système 3300 XL 8 mm

Bentley Nevada est la marque; la Système de transducteur de proximité 3300 XL 8 mm est la gamme de produits et le système de mesure complet ; et le 330105 Il s'agit d'une sonde de proximité à montage inversé appartenant à cette gamme. Une chaîne de mesure complète comprend une sonde compatible, un câble d'extension si nécessaire et un capteur Proximitor.

Bentley Nevada · MARQUE
Système 3300 XL 8 mmGAMME DE PRODUITS · SYSTÈME COMPLET
COMPOSANT DE DÉTECTION

Sonde

La sonde à montage inversé 330105 détecte la position et les vibrations de l'arbre grâce à une détection par courants de Foucault sans contact.

INTERCONNEXION

Câble d'extension

Le câble d'extension relie la sonde au capteur de proximité et permet de déterminer la longueur requise du système électrique.

CONDITIONNEMENT DU SIGNAL

Capteur de proximité

Le capteur Proximitor convertit le signal de la sonde en une tension de sortie pour les équipements de surveillance et de protection des machines.

Relation systémique : Les types de composants compatibles et la longueur totale du système doivent correspondre aux exigences du système Bently Nevada 3300 XL 8 mm.
DOMAINES D'APPLICATION

Carte mentale de l'application pour la sonde 3300 XL 8 mm

Position statiqueMesure de position sur machines à paliers à film fluide
Vibrations dynamiquesMesure des vibrations sur les machines à paliers à film fluide
CENTRE D'APPLICATIONS Sonde 3300 XL 8 mm Mesure de proximité sans contact
Référence KeyphasorMesure de référence pour la vitesse de phase et de machine
Mesure de vitesseApplication de mesure et de surveillance de la vitesse de rotation
