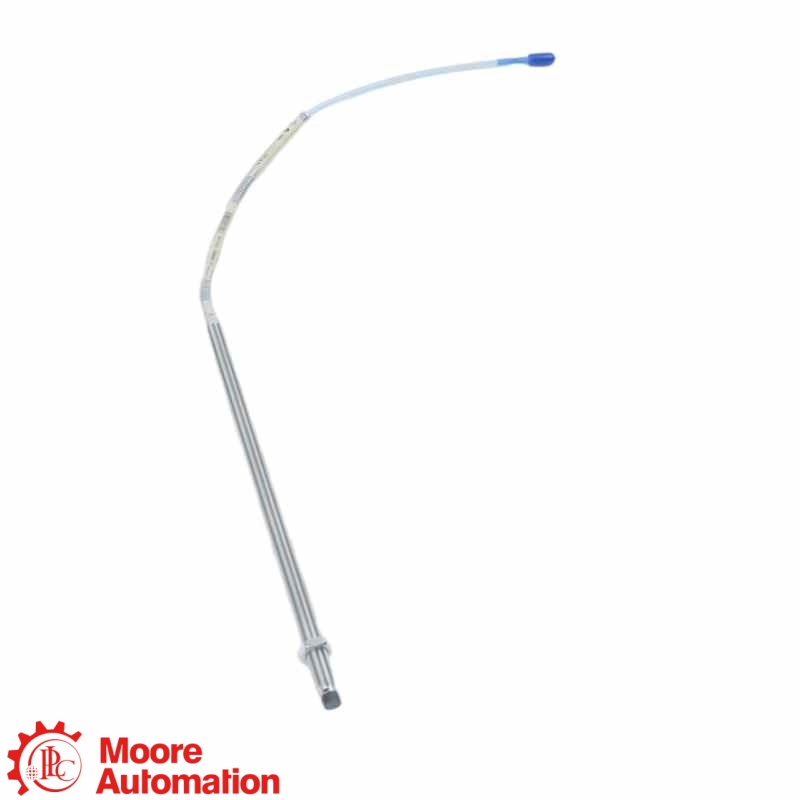

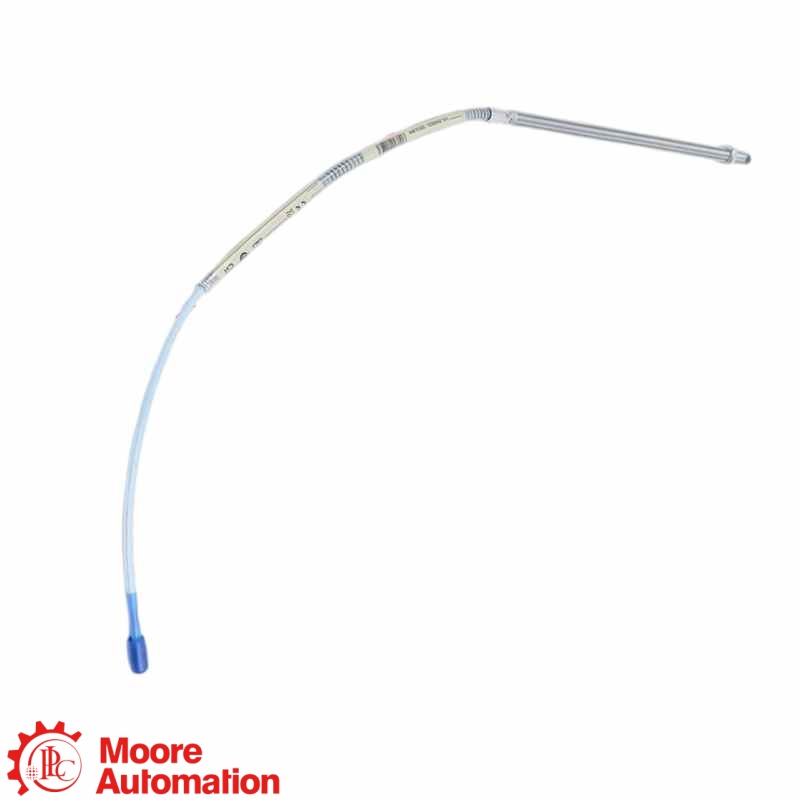

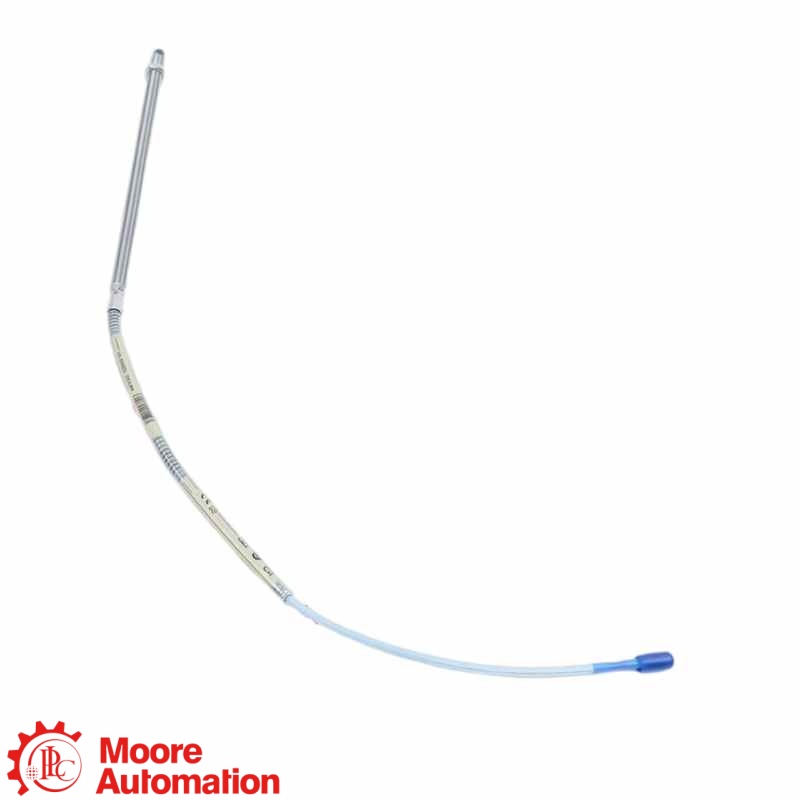

330104-00-25-50-02-CN — Une sonde de proximité blindée M10 × 1 pour le système de transducteur de proximité Bently Nevada 3300 XL 8 mm.
NOTE DE CONFIGURATION
00 = 0 mm de longueur non filetée ; 25 = 250 mm de longueur de boîtier ; 50 = 5,0 m de longueur totale ; 02 = connecteur coaxial miniature ClickLoc avec câble standard. Le suffixe CN doit être vérifié sur la plaque signalétique ou le bon de commande.
Cliquez sur « + » pour afficher plus de spécifications.
CONSEIL8 mm
FILM10 × 1
CAS250 mm
LONGUEUR TOTALE5,0 m
Configuration à partir des données de commande du fabricant.
Vérification de la configurationVeuillez vérifier le suffixe complet, la plaque signalétique, la compatibilité avec le système de 5 mètres et les exigences d'installation avant de passer commande.
Informations générales −
MarqueBentley Nevada
Numéro de pièce330104-00-25-50-02-CN
Type de produitsonde de proximité blindée de 8 mm
Famille de produits3300 XL 8 mm
MontageMontage standard · câble blindé
FilM10 × 1
Données de mesure détaillées ＋
Plage linéaire du système2,0 mm (80 mil)
Facteur d'échelle nominal du système7,87 V/mm (200 mV/mil)
Écart système recommandé1,27 mm (50 mil)
Câble et installation ＋
Longueur non filetée0 mm
Longueur du boîtier250 mm
Longueur totale de la sonde5,0 m
Option de connecteur 02Câble coaxial miniature ClickLoc ; câble standard
Vérification des suffixesLa désignation CN n'est pas définie dans le tableau de commande public actuel du fabricant ; veuillez vérifier la plaque signalétique ou la fiche de commande.
Environnement et documentation ＋
Vérifiez que les marquages fournis, le suffixe CN, la compatibilité du système et les limites d'installation correspondent bien à la plaque signalétique et au bon de commande du fabricant.
Source: Bentley Nevada 141194 Rév. AMLes valeurs du système nécessitent la configuration complète des transducteurs compatibles et les conditions spécifiées par le fabricant.
FAQ
Questions fréquemment posées par les acheteurs
Qu'est-ce que 330104-00-25-50-02-CN utilisé pour ?＋
330104-00-25-50-02-CN est une sonde de proximité blindée M10 × 1 pour le système 3300 XL 8 mm, utilisée dans les applications de mesure de vibrations, de position, de référence Keyphasor et de vitesse.
Que signifie le 330104-00-25-50-02-CN code à préciser ?＋
Pour 330104-00-25-50-02-CN00 = longueur non filetée de 0 mm ; 25 = longueur du boîtier de 250 mm ; 50 = longueur totale de 5,0 m ; et 02 = connecteur coaxial miniature ClickLoc avec câble standard. Le tableau public du fabricant ne définit pas le suffixe CN ; veuillez donc vérifier ce suffixe sur la plaque signalétique ou le bon de commande.
Peut 330104-00-25-50-02-CN peut être remplacé par une référence similaire ?＋
Ne pas substituer 330104-00-25-50-02-CN Se fier uniquement à l'apparence ou au nom de famille. Comparer le suffixe complet, le filetage M10 × 1, le boîtier de 250 mm, la longueur de 5,0 m, le type de connecteur/câble et la configuration du système installé.
Est 330104-00-25-50-02-CN un système de mesure complet ?＋
Non. 330104-00-25-50-02-CN Il ne s'agit pas d'un système complet. Il doit être utilisé avec les composants et équipements de surveillance compatibles du système 3300 XL 8 mm ; Bently Nevada précise que les sondes de 5 mètres sont conçues exclusivement pour le capteur Proximitor de 5 mètres.
Que dois-je prévoir pour un 330104-00-25-50-02-CN citation?＋
Envoyez le document complet 330104-00-25-50-02-CN plaque signalétique, quantité, détails du système installé 3300 XL 8 mm, approbations requises et destination de livraison.
CONTACTEZ LE SPÉCIALISTE PRODUIT
Vérifiez votre configuration avec Frida
Veuillez fournir l'étiquette complète et les détails du système pour vérification de la compatibilité, de la disponibilité et des délais de livraison.
Manuels et références officielles pour 330104-00-25-50-02-CN
État de référence du fabricant pour la sonde de proximité blindée Bently Nevada 3300 XL 8 mm 330104-00-25-50-02-CN.
État exact de la fiche technique du modèle complet
Le tableau de commande public du Bentley Nevada 141194 confirme la présence de la sonde blindée 330104 M10 × 1 et des options 00, 25, 50 et 02. Il ne précise pas le suffixe CN ; veuillez demander une documentation exacte utilisant la plaque signalétique complète.
Les caractéristiques techniques sont basées sur la documentation constructeur publique de Bently Nevada / Baker Hughes. Le suffixe CN reste sujet à vérification sur la plaque signalétique et le bon de commande.
RELATION AVEC LE SYSTÈME 3300 XL
Comment le produit 330104-00-25-50-02-CN s'intègre au système de mesure
Bentley Nevada est le fabricant. 330104-00-25-50-02-CN Il s'agit d'une sonde de proximité blindée 3300 XL 8 mm M10 × 1. Elle doit être associée à des composants compatibles du système 3300 XL 8 mm.
Système 3300 XL 8 mmGAMME DE PRODUITS · SYSTÈME COMPLET
COMPOSANT DE DÉTECTION
Sonde
La sonde 330104 est l'élément de détection. Avant de la remplacer, vérifiez le filetage M10 × 1, le boîtier de 250 mm, la longueur de 5,0 m et le suffixe complet.
INTERCONNEXION
Câble d'extension
Le câble d'extension relie la sonde au capteur de proximité et permet de déterminer la longueur requise du système électrique.
CONDITIONNEMENT DU SIGNAL
Capteur de proximité
Le capteur Proximitor convertit le signal de la sonde en une tension de sortie pour les équipements de surveillance et de protection des machines.
Relation systémique : Les types de composants compatibles et la longueur totale du système doivent correspondre aux exigences du système Bently Nevada 3300 XL 8 mm.
DOMAINES D'APPLICATION
Domaines d'application du code 330104-00-25-50-02-CN
Surveillance des vibrations des arbresMesure les vibrations dynamiques de l'arbre dans les machines à paliers à film fluide compatibles.
Mesure de la position de l'arbreMesure la position statique de l'arbre dans les applications de machines tournantes compatibles.
CENTRE D'APPLICATIONS 330104-00-25-50-02-CNSonde de proximité blindée 3300 XL 8 mm
Référence KeyphasorPrend en charge les mesures de référence de phase dans les systèmes de surveillance des machines compatibles.
Mesure de vitessePrend en charge la mesure de la vitesse de rotation dans un système compatible 3300 XL 8 mm.
