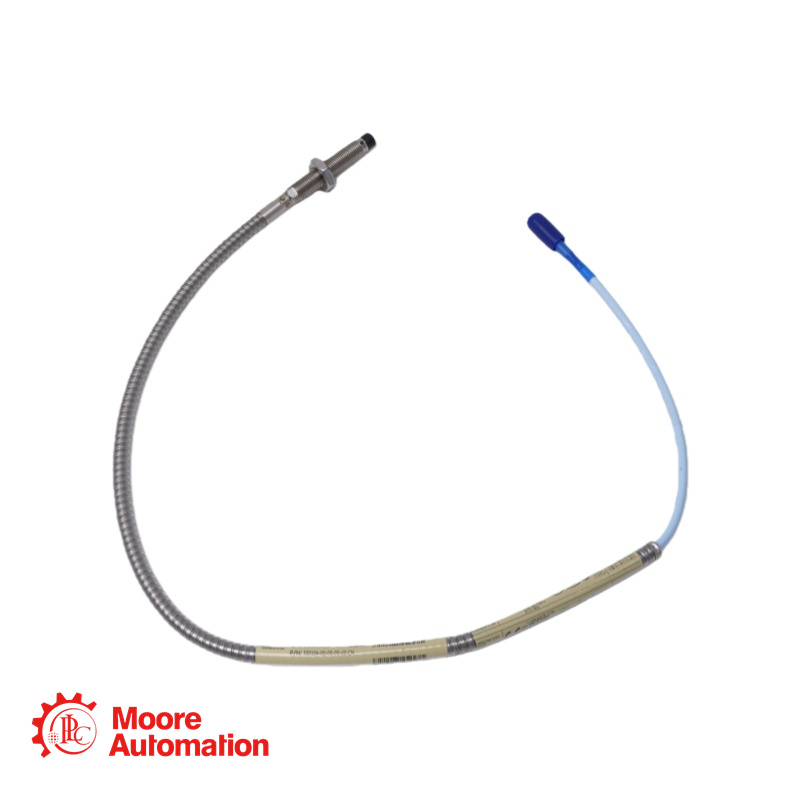

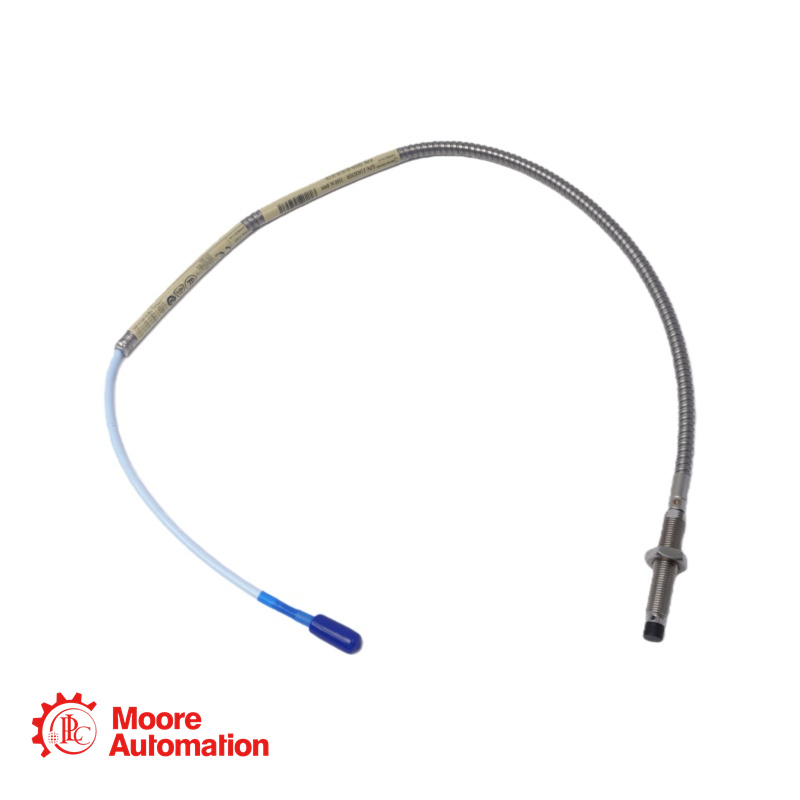

Sonde de proximité Bentley Nevada 330104-00-05-05-01-05, métrique

Contactez-nous

Ventes:

Téléphone/
WhatsApp :

Email:

Adresse:

Frida

+86 15359408275

ventes5@mooreplc.com

District de Siming, Xiamen, Fujian, Chine

Spécification

Type de produit : Sonde de proximité 3300 XL 8 mm
Type de filetage : filetage métrique M10 x 1
Blindage : Oui, avec blindage en acier inoxydable (AISI 302/304) et enveloppe extérieure en FEP
Type de boîtier : Montage standard
Longueur non filetée (Option AA) : 00 = 0 mm (Doit être inférieure d'au moins 20 mm à la longueur du boîtier)
Longueur totale du boîtier (option BB) : 05 = 50 mm
Longueur totale de la sonde (option CC) : 05 = 0,5 mètre (1,6 pied) de câble intégré
Type de connecteur et de câble (Option DD) : 01 = Connecteur coaxial miniature ClickLoc avec protecteur de connecteur installé, câble triaxial standard isolé FEP
Homologation (Option EE) : 05 = Homologations CSA, ATEX et IECEx pour une utilisation en zones dangereuses
Diamètre de la pointe de la sonde : 8,0 mm (0,31 po)
Matériau de la pointe de la sonde : Sulfure de polyphénylène (PPS)
Matériau du boîtier de la sonde : Acier inoxydable AISI 303 ou 304 (SST)
Spécifications du câble : câble triaxial 75 ohms, isolé au fluoroéthylène propylène (FEP). Température nominale standard (non ETR).
Armure de câble : câble souple en acier inoxydable AISI 302 ou 304 avec gaine extérieure en FEP
Matériau du connecteur : Laiton plaqué or ou cuivre au béryllium plaqué or, type ClickLoc
Plage de températures de fonctionnement (standard) : -52 °C à +177 °C (-62 °F à +350 °F)
Résistance à la traction (boîtier de la sonde au câble) : 330 N (75 lbf) valeur nominale maximale
Résistance électrique (R_PROBE) pour un câble de 0,5 m : 7,45 ± 0,50 Ohms (conducteur central au conducteur extérieur)
Compatibilité système : Interchangeable électriquement et physiquement avec les autres composants de la série 3300 (5 mm et 8 mm) non XL. Fait partie du système de transducteur de proximité 3300 XL 8 mm.
Pans de clé : 8 mm pour filetage M10

FAQ sur les produits

Q : Nous possédons déjà des sondes et des câbles de 8 mm de la série 3300 (hors XL). Pouvons-nous utiliser le nouveau capteur Proximitor 3300 XL avec ces derniers sans recalibrage du système ni perte de performance ?

R : Oui, les composants 3300 XL sont entièrement rétrocompatibles et interchangeables avec les composants 3300 non-XL de 5 mm et 8 mm. Vous pouvez connecter vos sondes et rallonges existantes à un nouveau capteur Proximitor 3300 XL. Cependant, veuillez noter que l'utilisation de composants XL et non-XL limite les performances globales du système aux spécifications de l'ancien système 3300 non-XL. Pour des performances optimales (conformité à la norme API 670 et meilleure interchangeabilité), il est recommandé d'utiliser un système 3300 XL complet.

Q : Notre application consiste à mesurer les vibrations radiales d'une turbine à vapeur. L'espace de montage de la sonde est très restreint et une sonde de 8 mm risque de ne pas pouvoir être installée. Peut-on utiliser une sonde de 5 mm avec le système 3300 XL de 8 mm ?

R : Oui, vous pouvez utiliser une sonde de 5 mm de la série 3300 avec le capteur et les câbles Proximitor 3300 XL de 8 mm, car ils sont électriquement compatibles. Cependant, point crucial, la sonde de 5 mm ne réduit pas le dégagement latéral requis ni l'espacement entre les extrémités par rapport à une sonde de 8 mm ; seul son diamètre est plus petit. Si votre contrainte concerne l'espace radial (vue latérale), vous devriez envisager le système de transducteur de proximité 3300 NSV (vue latérale étroite).

Q : Nous devons surveiller la position de la poussée, et deux sondes seront montées très près l'une de l'autre axialement. Quel est l'espacement minimal entre les extrémités des sondes pour éviter les interférences (diaphonie) ?

A : Pour les mesures de position axiale, il convient de maintenir un écart minimal de 40 mm (1,6 po) entre les extrémités de deux systèmes de transducteurs distincts afin de limiter la diaphonie à 50 mV ou moins lorsque chaque sonde est positionnée au centre de sa plage linéaire. Pour les mesures de vibrations radiales, l'écart minimal est de 38 mm (1,5 po).
