BENTLY, NEVADA ● Sonde de proximité 3300 XL 8 mm

Système de transducteur de proximité 3300 XL 8 mm

330103-00-16-05-02-05

PIÈCE DE BASE 330103

NUMÉRO DE COMMANDE COMPLET REQUIS

RÔLE DU MODULE

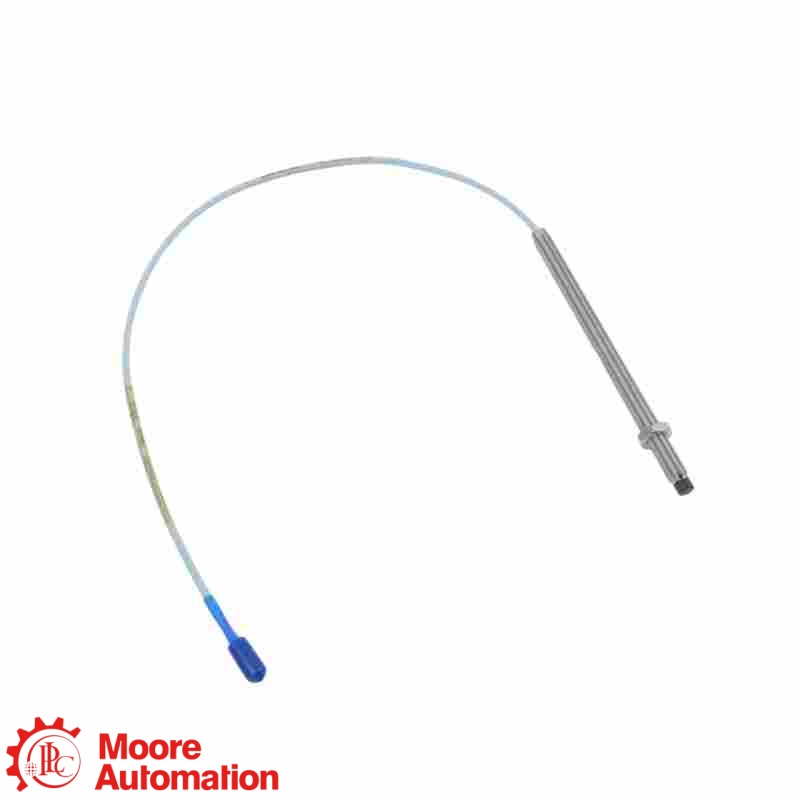

330103-00-16-05-02-05 est une sonde de proximité 3300 XL 8 mm à filetage métrique non blindée pour la mesure sans contact des vibrations et de la position de l'arbre avec un câble d'extension compatible et un capteur Proximitor.

NOTE DE CONFIGURATION

Pour 330103-00-16-05-02-05Les champs définissent une longueur non filetée de 0 mm, une longueur de boîtier de 160 mm, une longueur totale de 0,5 m, un connecteur ClickLoc miniature sur câble standard sans protecteur et les approbations CSA, ATEX et IECEx ; vérifiez le montage métrique, la longueur du système et la certification du site avant le remplacement.

👩‍💼

VOUS VOULEZ LE MEILLEUR PRIX ?

Frida

Leader des ventes 🏆

E-MAILventes5@mooreplc.com WHATSAPP+86 153 5940 8275

DÉCOMPOSITION DES NUMÉROS DE COMMANDE

Structure de la référence 330103-00-16-05-02-05

330103

Modèle de base

Champ de commande 1

Champ de commande 2

Champ de commande 3

Champ de commande 4

Champ final

CARACTÉRISTIQUES DE RÉFÉRENCE DU FABRICANT

Spécifications techniques

Fiche technique Baker Hughes 141194 ↗

330103 · Sonde de proximité 3300 XL 8 mm

Données d'ingénierie en un coup d'œil

Vérifiez la configuration exacte avant le remplacement.

FILM10 × 1

LONGUEUR DU BOÎTIER160 mm

LONGUEUR TOTALE0,5 m

CONNECTEURClickLoc · standard

Fiche technique du système de transducteur de proximité Baker Hughes 3300 XL 8 mm 141194 Rév. AM.

Informations générales ＋

MarqueBentley Nevada

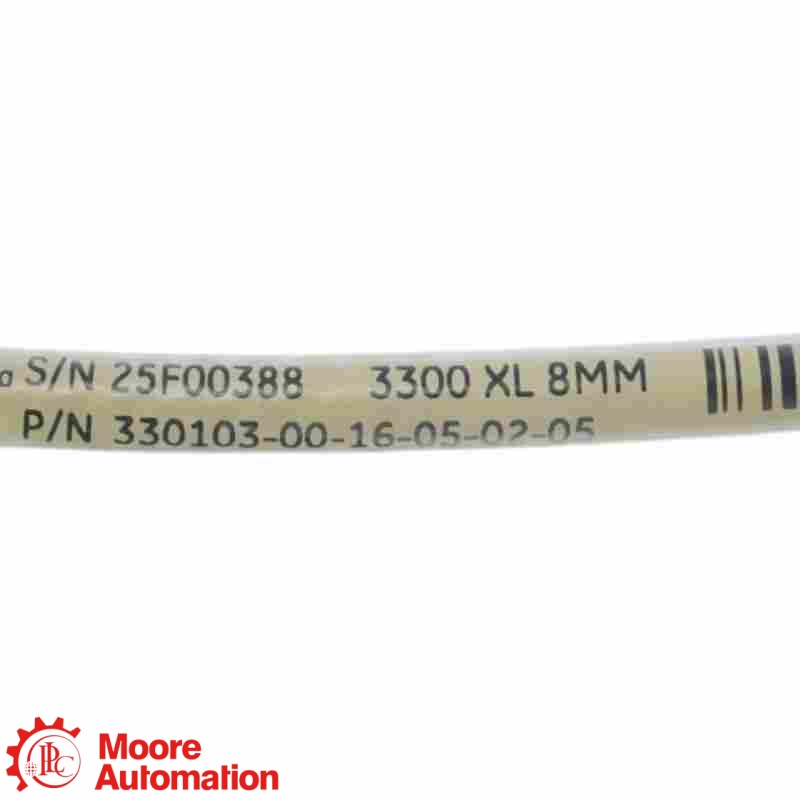

Numéro de pièce330103-00-16-05-02-05

Type de produitSonde de proximité 3300 XL 8 mm

Famille de produitsSystème de transducteur de proximité 3300 XL 8 mm

FabricantBentley Nevada / Baker Hughes

VÉRIFICATION DU NUMÉRO DE COMMANDE ＋

Référence de base330103

Modèle complet330103-00-16-05-02-05

Champs ordonnés00 · 16 · 05 · 02 · 05

VÉRIFICATION DE L'INSTALLATION ＋

Construction de la sondeSonde à filetage métrique non blindée

Longueur du systèmeLa sonde et son câble d'extension doivent être compatibles avec le Proximitor.

Option câbleCâble standard sans protecteur de connecteur

Option d'approbationCSA, ATEX et IECEx

Gamme du système linéaire2 mm (80 mil) avec système 3300 XL compatible

VÉRIFICATION DE LA DOCUMENTATION ET DES COMMANDES ＋

Référence officielleFiche technique du système de transducteur de proximité Baker Hughes 3300 XL 8 mm 141194 Rév. AM.

Vérification de devisVeuillez confirmer le modèle complet, la quantité, les étiquettes, les connecteurs, le système installé et les conditions d'application.

FAQ

Questions fréquemment posées par les acheteurs

Qu'est-ce que 330103-00-16-05-02-05 utilisé pour ?＋

330103-00-16-05-02-05 est une sonde de proximité métrique M10 × 1 Bently Nevada 3300 XL 8 mm utilisée pour la mesure sans contact des vibrations et de la position de l'arbre avec un câble d'extension correspondant, un capteur Proximitor et un canal de surveillance.

Comment ça marche 330103 différer de 330101 ?＋

Le 330103 La famille utilise un filetage métrique M10 × 1, tandis que la référence 330101 utilise un filetage 3/8-24 UNF. Leurs systèmes électriques sont similaires, mais les filetages mécaniques ne sont pas interchangeables sans modifier le montage.

Que signifient les champs 00 et 16 ?＋

Pour cette sonde métrique, la case 00 indique une longueur non filetée de 0 mm et la case 16 indique une longueur totale du boîtier de 160 mm. Ces dimensions doivent correspondre à la position du support de sonde, du contre-écrou et au dégagement de la machine.

L'option de connecteur 02 inclut-elle un protecteur ?＋

Non. L'option 02 identifie un connecteur coaxial miniature ClickLoc sur un câble standard sans protecteur de connecteur ; la protection doit donc être abordée séparément si l'installation le nécessite.

Cette sonde peut-elle être utilisée dans un système de cinq mètres ?＋

La sonde possède un câble intégré de 0,5 m ; un système de cinq mètres nécessite donc un câble d'extension choisi de manière à ce que la longueur combinée de la sonde et du câble d'extension corresponde à celle du capteur Proximitor compatible de cinq mètres.

Que faut-il confirmer avant le remplacement ?＋

Confirmer le code de commande complet, le filetage M10 × 1, le boîtier de 160 mm, le câble de 0,5 m, le connecteur ClickLoc non protégé, la longueur du câble d'extension, la famille d'étalonnage Proximitor et les approbations pour zones dangereuses.

Que doit contenir une demande de renseignements ?＋

Envoyez le fichier complet 330103-00-16-05-02-05 Modèle, quantité, photos de la plaque signalétique et du connecteur, numéros du câble d'extension installé et du Proximitor, longueur requise du système, dimensions de montage et détails d'approbation.

CONTACTEZ LE SPÉCIALISTE PRODUIT

Vérifiez votre configuration avec Frida

Veuillez communiquer le numéro de commande complet et les détails de l'application afin de vérifier la compatibilité, la disponibilité et le délai de livraison.

CHOISISSEZ UNE MÉTHODE DE CONTACT DIRECT

ventes5@mooreplc.com +86 153 5940 8275

FICHE TECHNIQUE OFFICIELLE

Manuels et références officielles pour 330103-00-16-05-02-05

Informations officielles du fabricant Baker Hughes pour 330103-00-16-05-02-05.

Sonde de proximité 3300 XL 8 mm

Fiche technique du système de transducteur de proximité Baker Hughes 3300 XL 8 mm 141194 Rév. AM.

FICHE TECHNIQUE OFFICIELLE ↗

Contactez-nous pour obtenir de l'aide

Veuillez nous envoyer le modèle complet, la quantité, des photos de la plaque signalétique ainsi que votre question technique ou relative à l'achat.

✉ Courriel · sales5@mooreplc.com WHATSAPP · +86 153 5940 8275

Fiche technique du système de transducteur de proximité Baker Hughes 3300 XL 8 mm 141194 Rév. AM.

RELATION AVEC LE SYSTÈME DE TRANSDUCTEUR DE PROXIMITÉ 3300 XL 8 MM

Comment 330103-00-16-05-02-05 s'intègre au système

Bentley Nevada est le fabricant, Système de transducteur de proximité 3300 XL 8 mm est le contexte du système, et 330103-00-16-05-02-05 est la référence de configuration complète.

ENTITÉ PRODUITSonde de proximité 3300 XL 8 mm

CONFIGURATION00 · 16 · 05 · 02 · 05

COMPATIBILITÉVérifier le système installé complet

DOMAINES D'APPLICATION

Vérifications de l'application et de la source pour 330103-00-16-05-02-05

Construction de la sondeSonde à filetage métrique non blindée

Longueur du systèmeLa sonde et son câble d'extension doivent être compatibles avec le Proximitor.

Option câbleCâble standard sans protecteur de connecteur
