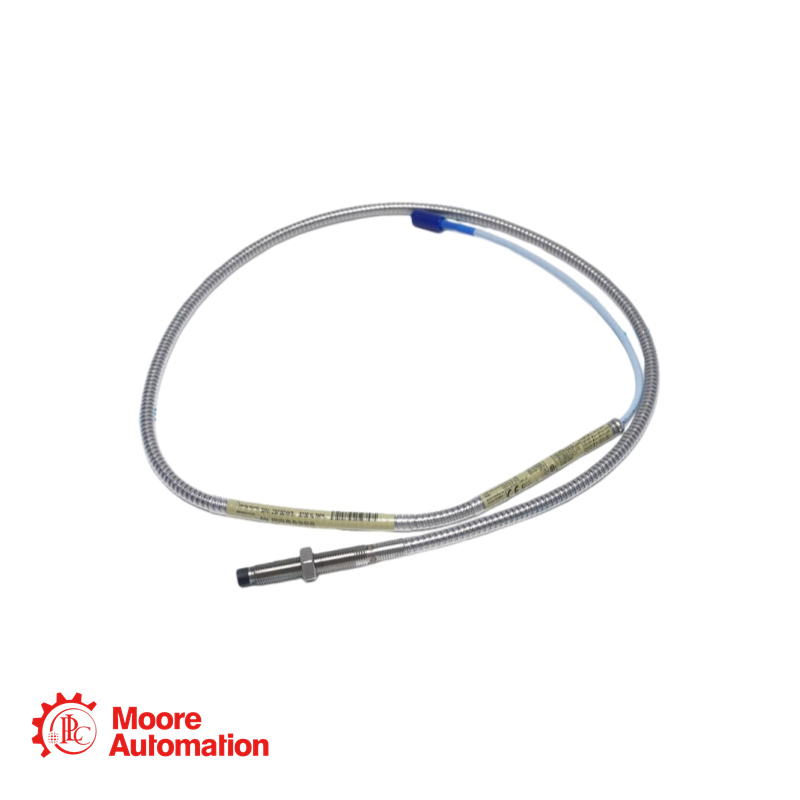

Sonde de proximité Bentley Nevada 330102-60-96-10-02-CN

Contactez-nous

Ventes:

Téléphone/
WhatsApp :

Email:

Adresse:

Frida

+86 15359408275

ventes5@mooreplc.com

District de Siming, Xiamen, Fujian, Chine

Spécification

Référence de la pièce de base : 330102 (Sonde 3300 XL 8 mm, filetage 3/8-24 UNF, avec blindage)
Longueur non filetée (Option AA) : 60 = 6,0 pouces.
Longueur totale du boîtier (option BB) : 96 = 9,6 pouces.
Longueur totale de la sonde (option CC) : 10 = 1,0 mètre (3,3 pieds).
Option de connecteur et de type de câble (DD) : 02 = Connecteur coaxial miniature ClickLoc, câble standard.
Option d'approbation de l'agence (EE) : Remplacée par le suffixe régional.
Suffixe spécial : -CN = Configuration pour le marché chinois.
Diamètre de la pointe de la sonde : 8,0 mm (0,31 po)
Filetage du boîtier : 3/8-24 UNF-2A
Pans de clé : 5/16 pouce (pour l'engagement de l'outil d'installation)
Écrou de blocage fourni : écrou de blocage hexagonal de 9/16 pouce.

FAQ sur les produits

Q2 : Cette sonde possède un boîtier de longueur maximale. Le poids et l’effet de porte-à-faux de ce long corps métallique auront-ils une incidence sur les mesures de vibrations, notamment en cas de montage horizontal ?

A : Le poids statique du corps de la sonde ne devrait pas affecter la mesure des vibrations de l'arbre, car la sonde est fixée rigidement et mesure le mouvement relatif entre son extrémité et la cible. Cependant, des risques mécaniques existent :
Résonance : Le boîtier long et non supporté pourrait présenter une fréquence naturelle dans la plage de fonctionnement de la machine. Si cette fréquence est excitée, il pourrait vibrer indépendamment, ajoutant du bruit au signal, voire provoquant une fatigue mécanique.
Contraintes sur les filetages de fixation : en orientation horizontale, le poids en porte-à-faux crée un moment de flexion constant sur les filetages engagés, ce qui pourrait poser problème sur de nombreux cycles thermiques et opérationnels.
Mesure d'atténuation : s'assurer que la sonde est soutenue sur toute sa longueur par le manchon de montage ou des pinces supplémentaires afin de minimiser le porte-à-faux non soutenu et d'éviter les problèmes de résonance.

Q : Nous devons utiliser cette longue sonde dans une application à haute température (environ 160 °C). L'extrémité sera chaude, mais le câble et le connecteur se trouveront dans une boîte de jonction plus froide. Faut-il prendre en compte des considérations particulières concernant la dilatation thermique du long corps métallique ?

R : Oui, la dilatation thermique est un facteur important pour les sondes longues. L'acier inoxydable a un coefficient de dilatation thermique d'environ 17 µm/m·°C. Pour un boîtier de 9,6 pouces (0,244 m), une élévation de température de 100 °C entraînera une dilatation d'environ 0,41 mm (0,016 pouce).
Effet : Cette dilatation modifie l’écart physique entre la pointe de la sonde et la cible. La sonde étant fixée à son extrémité filetée, sa pointe s’enfonce davantage dans la machine à mesure qu’elle chauffe, réduisant ainsi cet écart.
Compensation : Il s’agit d’une modification physique réelle, et non d’une erreur de mesure. La tension d’entrefer de votre système de surveillance reflétera correctement cette modification. Vous devez en tenir compte dans vos seuils d’alarme en établissant des références d’entrefer « chaud » et « froid ». N’interprétez pas la totalité du décalage comme un mouvement de l’arbre.
