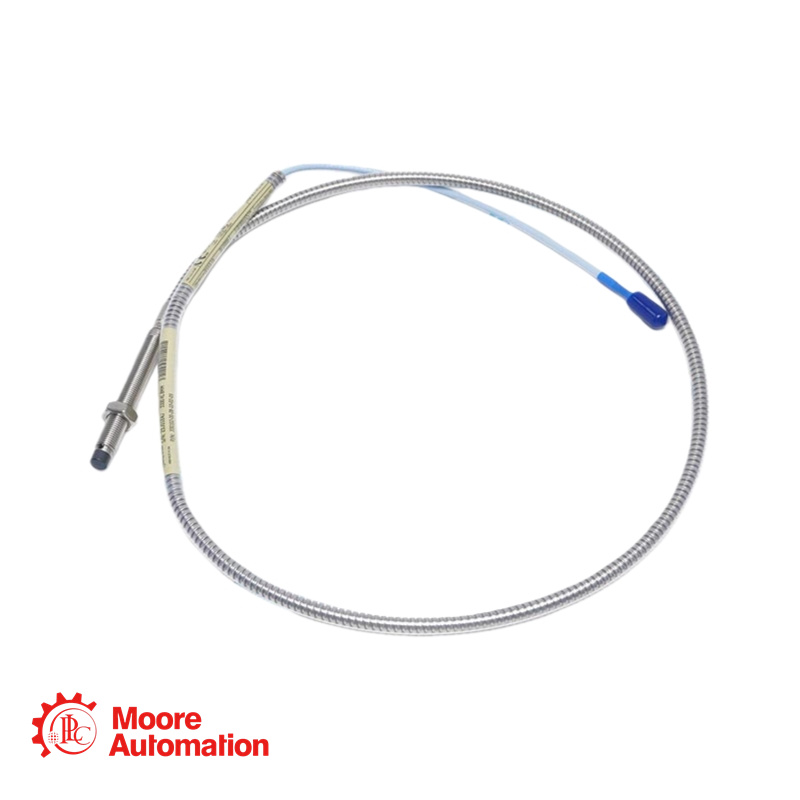

Sonde de proximité Bentley Nevada 330102-40-70-10-02-CN

Contactez-nous

Ventes:

Téléphone/
WhatsApp :

Email:

Adresse:

Frida

+86 15359408275

ventes5@mooreplc.com

District de Siming, Xiamen, Fujian, Chine

Spécification

Longueur non filetée (Option AA) : 40 = 4,0 pouces.
Longueur totale du boîtier (option BB) : 70 = 7,0 pouces.
Longueur totale de la sonde (option CC) : 10 = 1,0 mètre (3,3 pieds).
Option de connecteur et de type de câble (DD) : 02 = Connecteur coaxial miniature ClickLoc, câble standard.
Option d'approbation de l'agence (EE) : Remplacée par le suffixe régional.
Suffixe spécial : -CN = Configuration pour le marché chinois.
Diamètre de la pointe de la sonde : 8,0 mm (0,31 po)
Filetage du boîtier : 3/8-24 UNF-2A
Pans de clé : 5/16 pouce
Écrou de blocage fourni : écrou de blocage hexagonal de 9/16 pouce.
Plage de températures de fonctionnement : -52°C à +177°C (-62°F à +350°F).
Résistance électrique (R_PROBE) pour un câble de 1,0 m : 7,59 ± 0,50 ohms

FAQ sur les produits

Q : Cette sonde possède une section non filetée très longue (10,2 cm). Lors de son installation, cette longue section cylindrique non supportée risque de subir des contraintes latérales ou de flexion. Cela peut-il affecter la précision des mesures ou la durée de vie de la sonde ?

A : Oui, c'est un problème important. La longue et mince section non filetée (10,16 cm d'acier de 8 mm de diamètre) n'est pas conçue pour résister à des charges latérales ou à des moments de flexion importants. De telles forces peuvent :
Pliez le boîtier de la sonde : une déformation permanente désalignerait la bobine interne par rapport à la pointe et à la cible, provoquant un décalage d’étalonnage et des lectures inexactes.
Contraintes au niveau de la jonction filetée : une flexion excessive peut concentrer les contraintes à l’endroit où commencent les filets, ce qui peut entraîner une fissuration par fatigue au fil du temps.
Dommages aux composants internes : Dans les cas les plus graves, cela pourrait endommager la bobine ou ses connexions internes.
Recommandation : Si l’environnement d’installation présente un risque de choc latéral ou de traction latérale du câble, un support externe est indispensable. Il peut s’agir d’une pince de fixation stable ou d’un manchon de support maintenant fermement la partie non filetée et empêchant ainsi toute flexion. Le blindage protège le câble, et non le boîtier de la sonde, contre la flexion.

Q : Nous utilisons cette sonde blindée dans un environnement poussiéreux et abrasif. Le blindage est en acier inoxydable, mais une exposition prolongée à la poussière abrasive entraînera-t-elle une usure de la gaine extérieure en FEP, puis du blindage ?

A : L'armure en acier inoxydable offre une excellente protection contre l'abrasion, bien supérieure à celle d'une gaine FEP standard. Si la poussière abrasive peut finir par user la gaine FEP extérieure au fil des années, l'armure tressée en acier inoxydable sous-jacente est extrêmement résistante à l'abrasion. Elle est spécialement conçue pour les environnements difficiles. Le risque d'usure de la gaine FEP et de l'armure en acier est très faible en milieu industriel classique. Toutefois, dans des conditions extrêmes (par exemple, en présence de sablage à proximité), il est conseillé de prendre des mesures de protection supplémentaires, comme l'utilisation d'une gaine flexible au-dessus du câble. Inspectez régulièrement le câble afin de détecter tout signe d'usure importante de la gaine.
