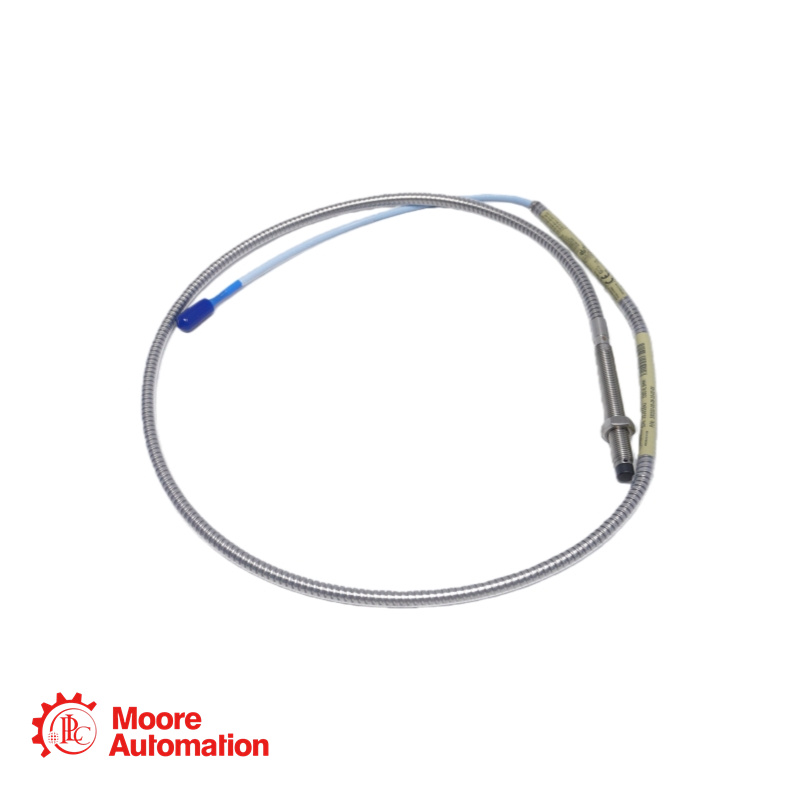

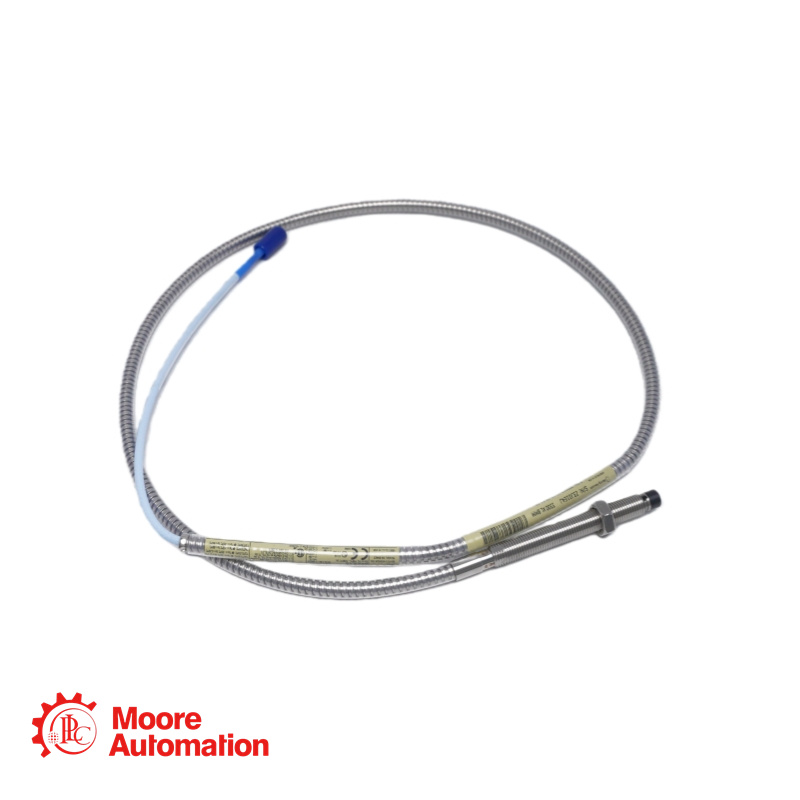

Sonde de proximité Bentley Nevada 330102-30-65-10-02-CN

Contactez-nous

Ventes:

Téléphone/
WhatsApp :

Email:

Adresse:

Frida

+86 15359408275

ventes5@mooreplc.com

District de Siming, Xiamen, Fujian, Chine

Spécification

Référence de la pièce de base : 330102 (Sonde 3300 XL 8 mm, filetage 3/8-24 UNF, avec blindage)
Longueur non filetée (Option AA) : 30 = 3,0 pouces.
Longueur totale du boîtier (option BB) : 65 = 6,5 pouces.
Longueur totale de la sonde (option CC) : 10 = 1,0 mètre (3,3 pieds).
Option de connecteur et de type de câble (DD) : 02 = Connecteur coaxial miniature ClickLoc, câble standard.
Option d'approbation de l'agence (EE) : Remplacée par le suffixe régional.
Suffixe spécial : -CN = Configuration pour le marché chinois.
Diamètre de la pointe de la sonde : 8,0 mm (0,31 po)
Filetage du boîtier : 3/8-24 UNF-2A
Pans de clé : 5/16 pouce (pour l'engagement de l'outil d'installation)
Écrou de blocage fourni : écrou de blocage hexagonal de 9/16 pouce.

FAQ sur les produits

Q : Le câble blindé de cette sonde est légèrement torsadé sur toute sa longueur suite à son emballage d'usine. Faut-il le détordre avant l'installation ? Peut-on le redresser à la main ?

R : Une légère torsion due à l'emballage est normale et ne pose généralement pas de problème. Redressez délicatement le câble à la main dans le sens de son enroulement naturel pour faciliter l'installation et éviter toute torsion au niveau de la sonde.
N’utilisez PAS d’outils pour saisir et détordre, car cela pourrait endommager le blindage ou le câble interne.
N’exercez pas de force excessive. Le câble doit se redresser facilement. Une torsion ou un pli important et persistant peut indiquer un dommage ; dans ce cas, la sonde doit être inspectée avant utilisation.
Objectif : Le câble doit présenter une courbe lisse et naturelle, sans spirales hélicoïdales, avant d’être fixé à l’aide de colliers de serrage.

Q : Nous avons installé cette sonde blindée dans une pompe. Les mesures de vibrations sont acceptables, mais nous constatons un bruit de fond constant, de faible intensité et de haute fréquence (par exemple, au-dessus de 5 kHz) sur le signal, bruit qui était absent avec l'ancienne sonde non blindée. Le blindage pourrait-il en être la cause ?

R : Il est peu probable que l'armure elle-même génère des parasites électriques. L'armure est reliée électriquement au blindage du câble et mise à la terre. Cependant, l'installation de la sonde blindée a pu modifier le chemin de mise à la terre ou créer une boucle de masse. Causes plus probables :
Différences dans le cheminement des câbles : Le nouveau câble blindé peut être acheminé plus près des sources d'interférences électromagnétiques (EMI) comme les câbles de moteur ou les variateurs de fréquence (VFD).
Intégrité du connecteur : assurez-vous que la connexion ClickLoc entre la sonde et le câble d'extension est propre, sèche et bien enclenchée (clic audible).
Mise à la terre du blindage : vérifiez que le blindage est correctement mis à la terre à l’extrémité Proximitor et qu’il ne crée pas un nouveau chemin de terre bruyant par rapport à l’ancienne installation.
Terminaison du blindage : Vérifiez que le fil de drainage du blindage dans le câblage de terrain est correctement terminé.
Essayez de détourner temporairement le câble des sources potentielles de bruit pour voir si le bruit diminue.
