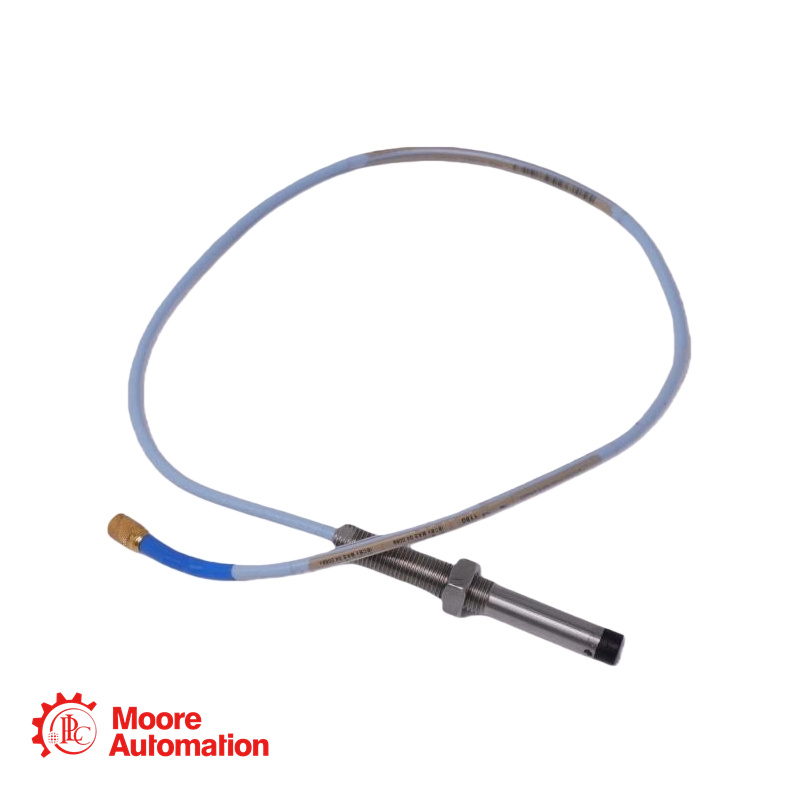

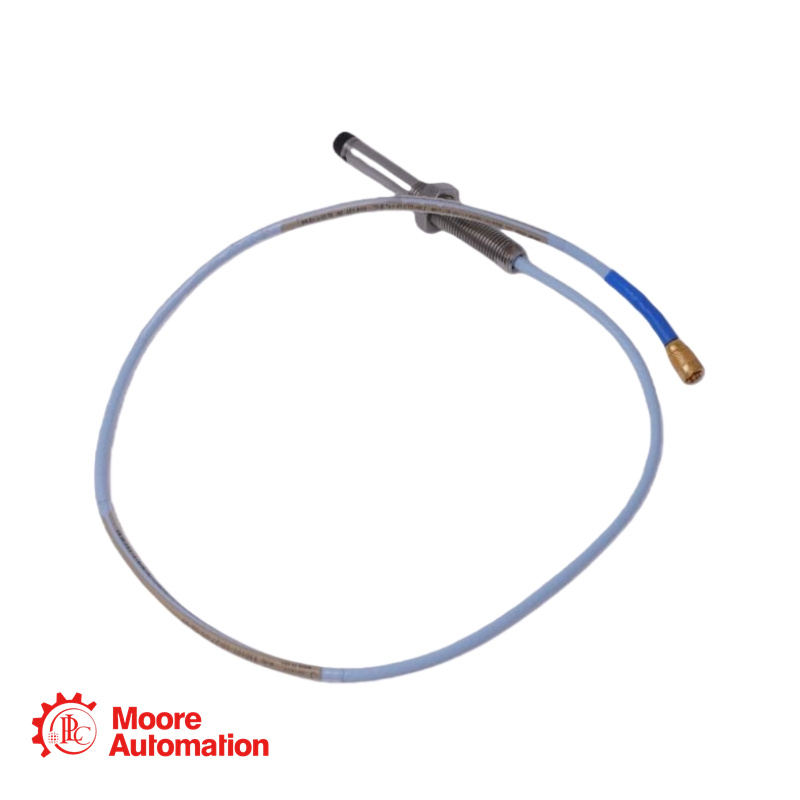

Sonde de proximité Bentley Nevada 330102-20-55-10-02-CN

Contactez-nous

Ventes:

Téléphone/
WhatsApp :

Email:

Adresse:

Frida

+86 15359408275

ventes5@mooreplc.com

District de Siming, Xiamen, Fujian, Chine

Spécification

Référence de la pièce de base : 330102 (Sonde 3300 XL 8 mm, filetage 3/8-24 UNF, avec blindage)
Longueur non filetée (Option AA) : 20 = 2,0 pouces.
Longueur totale du boîtier (option BB) : 55 = 5,5 pouces.
Longueur totale de la sonde (option CC) : 10 = 1,0 mètre (3,3 pieds).
Option de connecteur et de type de câble (DD) : 02 = Connecteur coaxial miniature ClickLoc, câble standard.
Option d'approbation de l'agence (EE) : Remplacée par le suffixe régional.
Suffixe spécial : -CN = Configuration pour le marché chinois.
Diamètre de la pointe de la sonde : 8,0 mm (0,31 po)
Filetage du boîtier : 3/8-24 UNF-2A
Pans de clé : 5/16 pouce
Écrou de blocage fourni : écrou de blocage hexagonal de 9/16 pouce.
Plage de températures de fonctionnement : -52°C à +177°C (-62°F à +350°F).
Résistance électrique (R_PROBE) pour un câble de 1,0 m : 7,59 ± 0,50 ohms

FAQ sur les produits

Q : Nous remplaçons une sonde standard non blindée par cette version blindée (330102) dans une zone soumise à de fortes vibrations où le câble s'usait par frottement. Outre le blindage, y a-t-il des différences d'installation ou des précautions à prendre par rapport à une sonde standard ?

A : Oui, il existe des différences importantes avec les sondes blindées :
Rayon de courbure minimal : Le câble blindé présente un rayon de courbure minimal supérieur à celui du câble standard. Bien que la fiche technique indique un minimum général de 25,4 mm (1,0 po), le rayon de courbure minimal réel du câble blindé est plus important en raison de la tresse d’acier. Un pliage trop forcé risque de déformer l’armure et d’endommager le câble interne. Consultez le schéma spécifique pour connaître le rayon de courbure du câble blindé.
Poids et support : Le câble blindé est nettement plus lourd (103 g/m contre 34 g/m pour le câble standard). Veillez à ce que le câble soit correctement soutenu sur toute sa longueur afin d’éviter toute contrainte excessive sur le filetage de la sonde.
Manipulation du connecteur : L’armure se termine par une virole près du connecteur. Ne tirez pas sur cette virole ; tirez toujours sur la gaine du câble située derrière la terminaison de l’armure.
Mise à la terre : L’armure en acier inoxydable est électriquement continue avec le boîtier de la sonde et le blindage du câble. Assurez-vous qu’elle est correctement mise à la terre via le Proximitor afin d’éviter les boucles de masse.

Q : Pour un système de 5 mètres utilisant cette sonde blindée de 1,0 m, nous avons besoin d'un câble d'extension de 4,0 m. Ce câble d'extension doit-il également être blindé pour préserver l'intégrité et les performances du système ?

R : Non, le câble d'extension n'a pas besoin d'être blindé pour des raisons électriques ou de performance. Vous pouvez connecter cette sonde blindée à un câble d'extension standard (non blindé). La connexion électrique et les performances du système resteront optimales. Le blindage assure une protection mécanique locale du câble de la sonde en zone dangereuse (par exemple, à l'intérieur d'un palier, à proximité de pièces mobiles). Le câble d'extension, souvent installé dans des conduits ou des chemins de câbles protégés, peut être standard. Vous pouvez commander un câble d'extension standard de 4,0 m (par exemple, réf. 330130-040-02-00). Toutefois, si la totalité du câble nécessite une protection mécanique, vous pouvez commander un câble d'extension blindé (par exemple, réf. 330130-040-01-00), mais cela n'est pas indispensable au fonctionnement.
