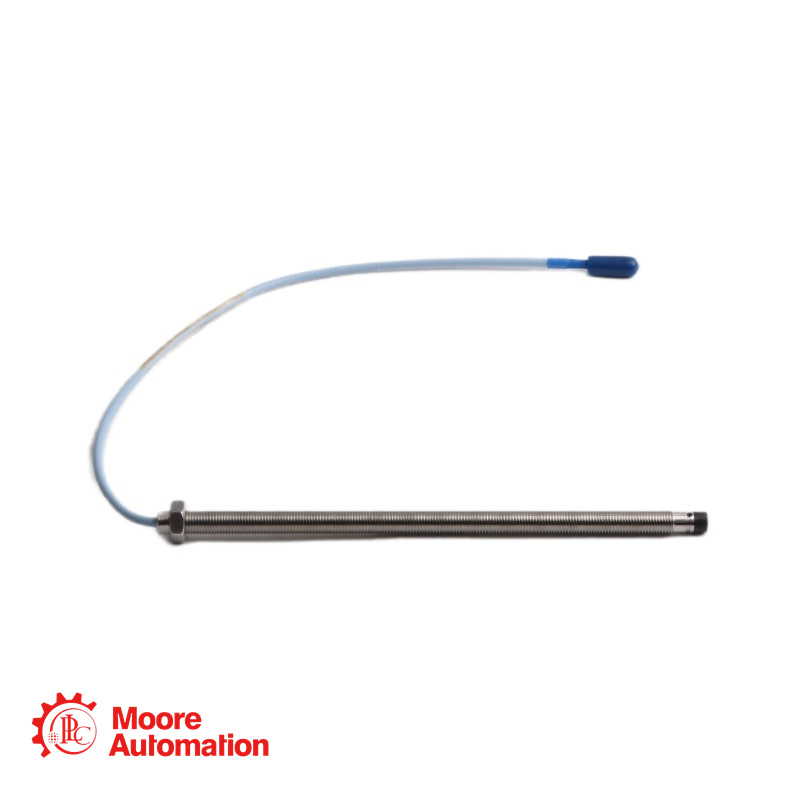

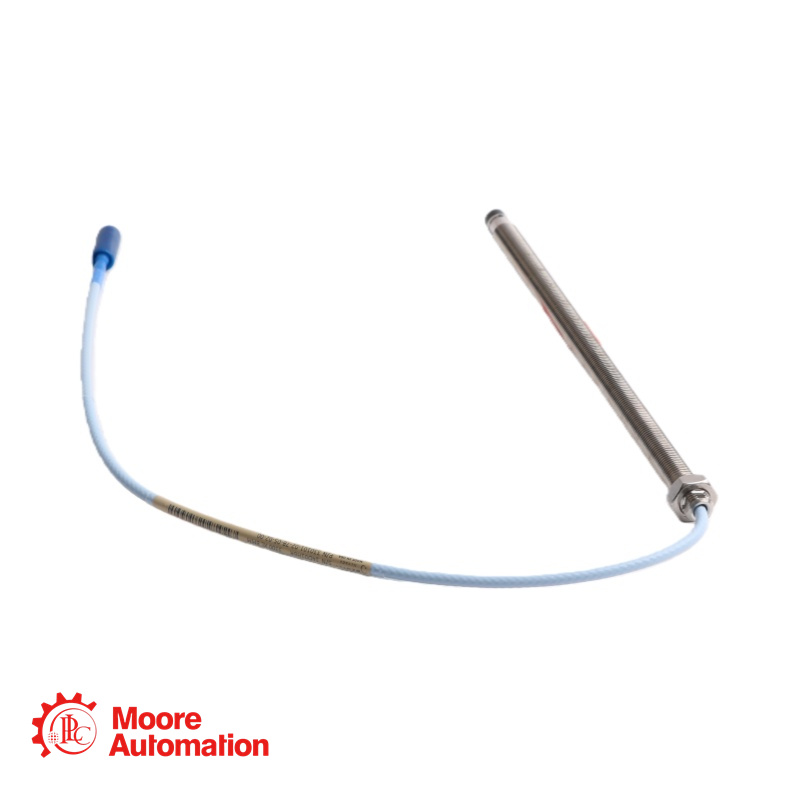

Sonde de proximité Bently Nevada 330101-02-12-10-02-00

Contactez-nous

Ventes:

Téléphone/
WhatsApp :

Email:

Adresse:

Frida

+86 15359408275

ventes5@mooreplc.com

District de Siming, Xiamen, Fujian, Chine

Spécification

Type de produit : Sonde de proximité 3300 XL 8 mm
Type de filetage : filetage 3/8-24 UNF
Armure : Aucune armure
Type de boîtier : Montage standard
Longueur non filetée (option AA) : 02 = 0,2 pouce
Longueur totale du boîtier (option BB) : 12 = 1,2 pouce
Longueur totale de la sonde (option CC) : 10 = 1,0 mètre (3,3 pieds) de câble intégré
Type de connecteur et de câble (Option DD) : 02 = Connecteur coaxial miniature ClickLoc, câble triaxial standard isolé FEP. Le protecteur de connecteur n’est pas préinstallé.
Approbation de l'organisme (Option EE) : 00 = Non requis. Aucune approbation CSA, ATEX ou IECEx pour les zones dangereuses.
Diamètre de la pointe de la sonde : 8,0 mm (0,31 po)
Matériau de la pointe de la sonde : Sulfure de polyphénylène (PPS)
Matériau du boîtier de la sonde : Acier inoxydable AISI 303 ou 304 (SST)
Spécifications du câble : câble triaxial 75 ohms, isolé au fluoroéthylène propylène (FEP). Température nominale standard (non ETR).
Armure : Aucune
Matériau du connecteur : Laiton plaqué or ou cuivre au béryllium plaqué or, type ClickLoc
Plage de températures de fonctionnement (standard) : -52 °C à +177 °C (-62 °F à +350 °F)
Résistance à la traction (boîtier de la sonde au câble) : 330 N (75 lbf) valeur nominale maximale
Résistance électrique (R_PROBE) pour un câble de 1,0 m : 7,59 ± 0,50 Ohms (conducteur central au conducteur extérieur)
Pans de clé : 5/16 pouce (pour filetage 3/8-24).
Écrou de blocage fourni : écrou de blocage hexagonal de 9/16 pouce.

FAQ sur les produits

Q : Nous modernisons un ancien système de contrôle de turbine utilisant des capteurs 3300 non XL. Nos nouveaux moniteurs nécessitent les diagnostics améliorés du Proximitor 3300 XL. Pouvons-nous simplement remplacer l'ancien Proximitor par le nouveau 3300 XL sans changer les sondes ni les câbles, et nous attendre à ce qu'il fonctionne parfaitement avec les nouveaux moniteurs ?

R : Oui, vous pouvez remplacer directement l'ancien Proximitor par un modèle 3300 XL ; ils sont physiquement et électriquement interchangeables grâce à leur système de fixation à 4 trous identique. Le système produira un signal valide.

Q:Lors d'une panne récente, nous avons constaté la présence d'huile à l'intérieur de la gaine du câble d'extension, près du connecteur de la sonde, sur un système standard. La sonde elle-même ne présentait aucune fuite au niveau du joint torique. Comment est-ce possible et comment pouvons-nous éviter ce problème ?

R : Il s'agit d'un phénomène appelé « migration de fluide » ou « capillarité ». L'huile de turbine ou d'autres liquides de process peuvent s'infiltrer dans les espaces interstitiels entre les conducteurs et l'isolant du câble sur de longues périodes, même en l'absence de fuite au niveau du joint de la sonde. Cela peut finir par atteindre et endommager le capteur Proximitor. Prévention : Pour les applications avec une exposition importante à l'huile (par exemple, à l'intérieur des paliers), il est impératif de spécifier l'option de câble FluidLoc (par exemple, code d'option -11 ou -12) pour la sonde et le câble d'extension. Le câble FluidLoc est doté d'un gel spécial qui bloque ces passages internes, empêchant ainsi la migration de fluide à travers le câble.

Q:Notre procédure de maintenance exige que nous vérifiions le signal du capteur Proximitor en fonctionnement sans déconnecter le câblage de terrain. Comment pouvons-nous procéder en toute sécurité avec le 3300 XL ?

A : Utilisez la prise de test 3300 XL (réf. : 148722-01). Elle possède trois broches qui se branchent directement sur les broches de test du bornier du capteur Proximitor 3300 XL. Les fils de couleur fournis, munis de fiches bananes, permettent de connecter un multimètre ou un calibrateur portable pour mesurer la tension de sortie brute du capteur (conseil : mesurez la tension entre les fiches bananes « -OUT » et « COM » pour obtenir un signal d'écart de -1 à -17 Vcc). Ceci permet de vérifier les performances tout en maintenant le capteur alimenté et connecté au moniteur, garantissant ainsi la sécurité de fonctionnement et évitant les déconnexions intempestives.
