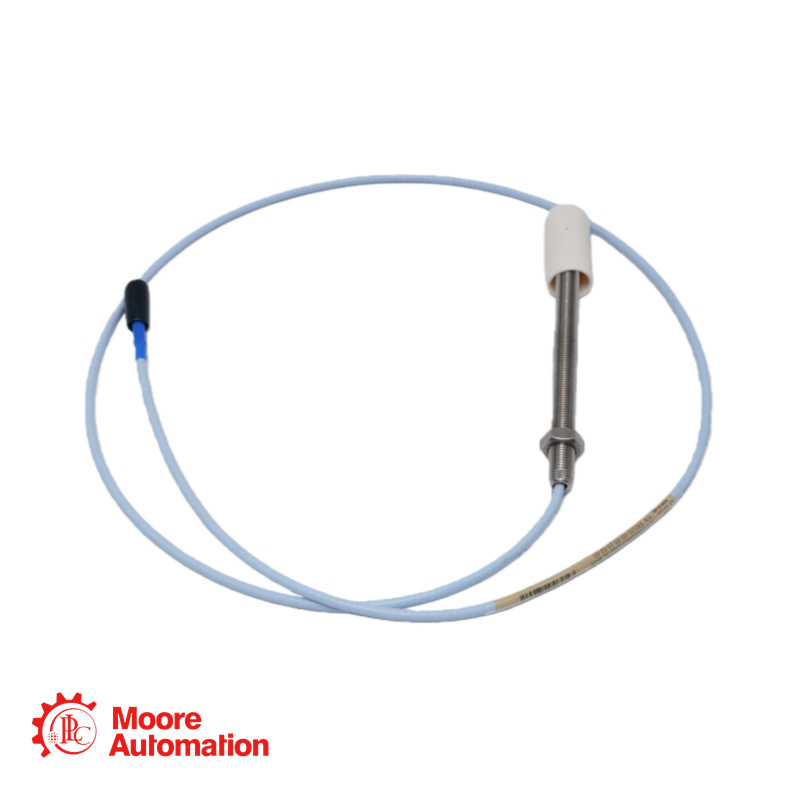

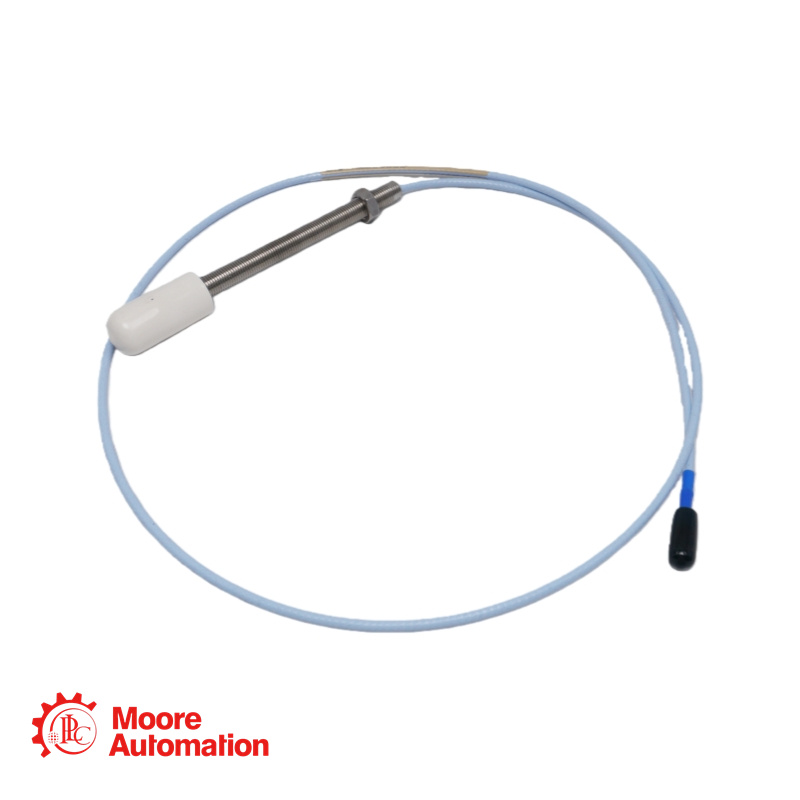

Sonde de proximité Bentley Nevada 330101-00-84-20-02-CN

Contactez-nous

Ventes:

Téléphone/
WhatsApp :

Email:

Adresse:

Frida

+86 15359408275

ventes5@mooreplc.com

District de Siming, Xiamen, Fujian, Chine

Spécification

Référence de la pièce de base : 330101 (sonde 3300 XL 8 mm, filetage 3/8-24 UNF, sans blindage)
Longueur non filetée (Option AA) : 00 = 0,0 pouces.
Longueur totale du boîtier (option BB) : 84 = 8,4 pouces.
Longueur totale de la sonde (option CC) : 20 = 2,0 mètres (6,6 pieds).
Option de connecteur et de type de câble (DD) : 02 = Connecteur coaxial miniature ClickLoc, câble standard.
Option d'approbation de l'agence (EE) : Remplacée par le suffixe régional.
Suffixe spécial : -CN = Configuration pour le marché chinois.
Diamètre de la pointe de la sonde : 8,0 mm (0,31 po)
Pans de clé : 5/16 pouce (pour outil d'installation)
Écrou de blocage fourni : écrou de blocage hexagonal de 9/16 pouce.
Plage de températures de fonctionnement : -52°C à +177°C (-62°F à +350°F).

FAQ sur le produit

Q : Nous devons installer cette sonde longue (21,3 cm) à travers un boîtier épais et un manchon. La longueur totale du filetage disponible est de 25,4 mm, ce qui dépasse la longueur maximale spécifiée de 14,3 mm. Pouvons-nous tout de même l'utiliser en la serrant uniquement à la main pour éviter tout blocage ?

R : Non, vous ne devez pas l'utiliser si la profondeur d'engagement maximale dépasse 14,3 mm (0,563 pouce), même en serrant à la main. La profondeur d'engagement maximale du filetage est une limite géométrique visant à éviter le blocage dû aux tolérances et à l'alignement du filetage, et non une simple limite de couple. Un engagement au-delà de cette profondeur risque de provoquer le blocage ou le grippage du filetage, rendant potentiellement impossible le retrait de la sonde sans la détruire.

Q : Cette longue sonde sera installée verticalement, suspendue dans une zone chaude. Devons-nous nous inquiéter du poids du long corps métallique, qui pourrait provoquer un affaissement ou une contrainte sur le filetage de fixation, notamment à haute température ?

A: Bien que la sonde soit robuste, le poids important du porte-à-faux (surtout avec un corps de 8,4 pouces) est un élément à prendre en compte.
À température ambiante : le boîtier en acier inoxydable est rigide et la déformation devrait être minimale s’il est correctement monté. La contrainte principale est le cisaillement au niveau du filetage.
À haute température (jusqu'à 177 °C) : la résistance du métal diminue. Le principal risque n'est pas un affaissement affectant la mesure, mais une fatigue ou une contrainte potentielle sur le filetage après de nombreux cycles thermiques si la sonde n'est pas correctement supportée.
