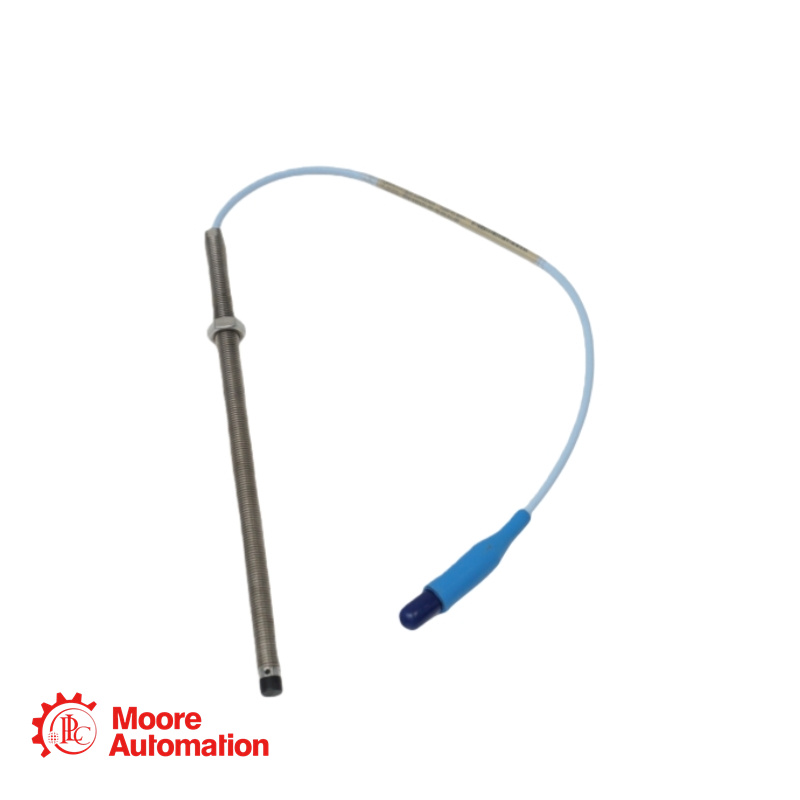

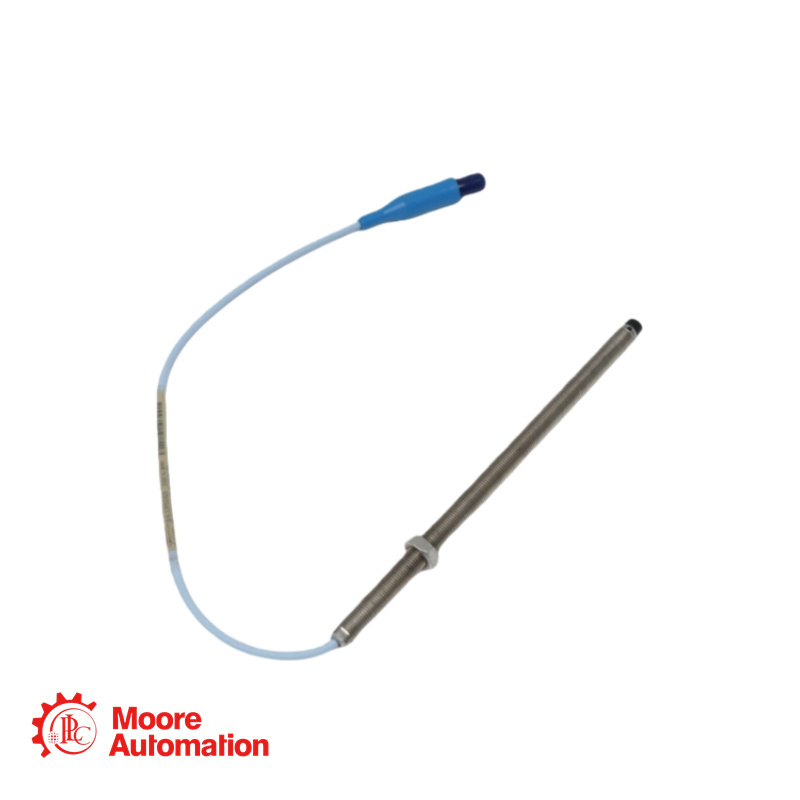

Sonde de proximité Bentley Nevada 330101-00-77-15-02-CN

Contactez-nous

Ventes:

Téléphone/
WhatsApp :

Email:

Adresse:

Frida

+86 15359408275

ventes5@mooreplc.com

District de Siming, Xiamen, Fujian, Chine

Spécification

Référence de la pièce de base : 330101 (sonde 3300 XL 8 mm, filetage 3/8-24 UNF, sans blindage)
Longueur non filetée (Option AA) : 00 = 0,0 pouces.
Longueur totale du boîtier (option BB) : 77 = 7,7 pouces.
Longueur totale de la sonde (option CC) : 15 = 1,5 mètre (4,9 pieds).
Option de connecteur et de type de câble (DD) : 02 = Connecteur coaxial miniature ClickLoc, câble standard.
Option d'approbation de l'agence (EE) : Remplacée par le suffixe régional.
Suffixe spécial : -CN = Configuration pour le marché chinois.
Diamètre de la pointe de la sonde : 8,0 mm (0,31 po)
Pans de clé : 5/16 pouce
Écrou de blocage fourni : écrou de blocage hexagonal de 9/16 pouce.

FAQ sur le produit

Q : Pour un système total de 5 mètres, nous disposons d'une sonde de 1,5 m. Nous prévoyons d'utiliser une rallonge de 3,5 m. Cependant, le cheminement de nos câbles est complexe et la longueur de rallonge réellement nécessaire est de 4,0 m. Pouvons-nous utiliser une rallonge de 4,0 m pour obtenir un système de 5,5 m, ou cela risque-t-il d'entraîner des problèmes de performance ?

R : Vous ne pouvez pas modifier arbitrairement la longueur totale du système. Le capteur de proximité 3300 XL est commandé et calibré pour une longueur totale spécifique (5 m ou 9 m). Cette longueur correspond à la somme du câble de la sonde et du câble d'extension. Si vous utilisez une sonde de 1,5 m et un câble de 4 m, la longueur totale est de 5,5 m.

Q : Le long corps métallique de cette sonde sera installé très près d'autres structures métalliques mises à la terre à l'intérieur de la machine. Y a-t-il un risque de court-circuit ou d'interférence électrique si le boîtier de la sonde entre accidentellement en contact avec ces structures ?

A : Le boîtier de la sonde est électriquement connecté au conducteur extérieur (blindage) du câble triaxial. Ce blindage est généralement mis à la terre au niveau du capteur Proximitor. Par conséquent, si le boîtier métallique nu entre en contact avec une autre structure mise à la terre, il relie en réalité deux points de masse. Ceci ne pose généralement pas de problème pour l'intégrité du signal et constitue souvent la méthode de mise à la terre de la sonde. Toutefois, il est impératif d'éviter que le boîtier de la sonde ne devienne le seul chemin de mise à la terre ou un chemin présentant une résistance élevée, ce qui pourrait engendrer des courants de boucle de masse. Pour une immunité optimale au bruit, assurez-vous d'une mise à la terre propre et ponctuelle via le Proximitor. Le principal risque lié au contact physique est l'abrasion du boîtier de la sonde ou l'introduction de contraintes mécaniques.
