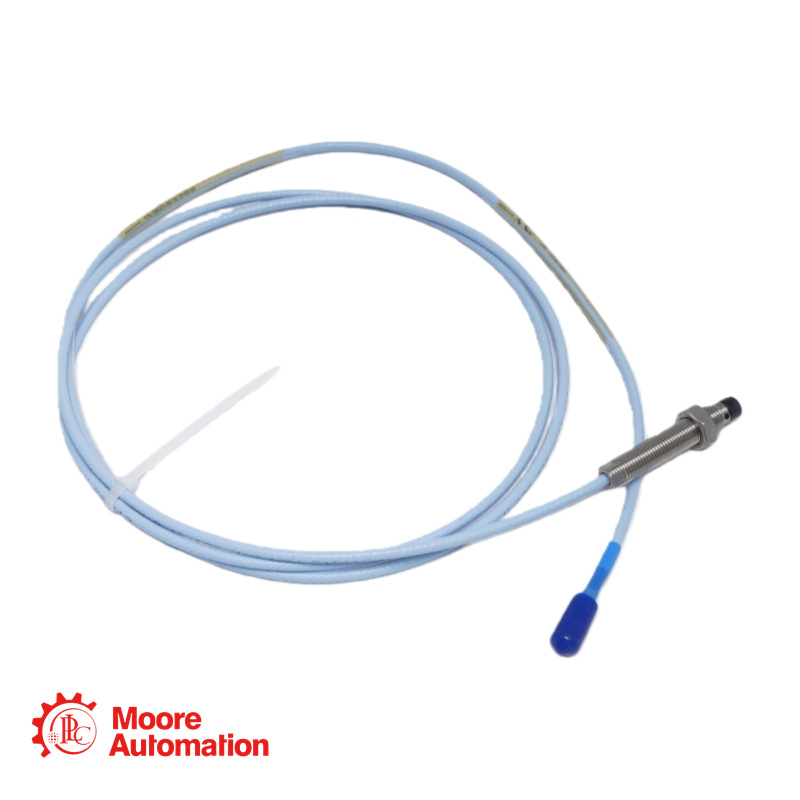

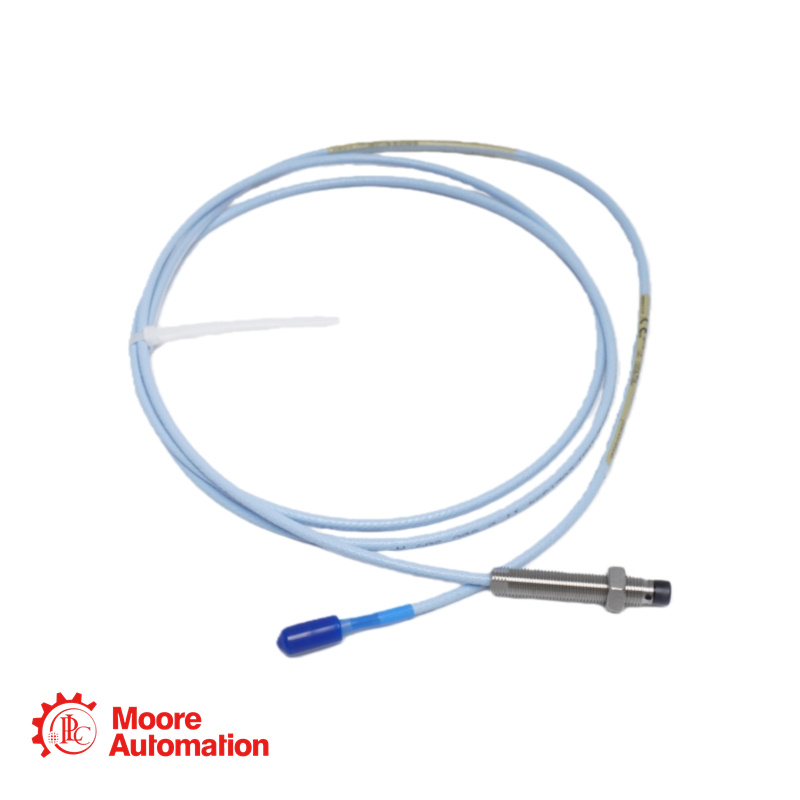

Sonde de proximité Bentley Nevada 330101-00-67-20-02-CN

Contactez-nous

Ventes:

Téléphone/
WhatsApp :

Email:

Adresse:

Frida

+86 15359408275

ventes5@mooreplc.com

District de Siming, Xiamen, Fujian, Chine

Spécification

Longueur non filetée (Option AA) : 00 = 0,0 pouces.
Longueur totale du boîtier (option BB) : 67 = 6,7 pouces.
Longueur totale de la sonde (option CC) : 20 = 2,0 mètres (6,6 pieds).
Option de connecteur et de type de câble (DD) : 02 = Connecteur coaxial miniature ClickLoc, câble standard.
Option d'approbation de l'agence (EE) : Remplacée par un suffixe spécifique à la région.
Suffixe spécial : -CN = Configuration pour le marché chinois.
Diamètre de la pointe de la sonde : 8,0 mm (0,31 po)
Pans de clé : 5/16 pouce
Écrou de blocage fourni : écrou de blocage hexagonal de 9/16 pouce.
Plage de températures de fonctionnement : -52°C à +177°C (-62°F à +350°F).
Résistance électrique (R_PROBE) pour un câble de 2,0 m : 7,88 ± 0,50 Ohms (mesurée du conducteur central au conducteur extérieur).
Résistance à la traction (boîtier de sonde au câble) : force de traction maximale nominale de 330 N (75 lbf).

FAQ sur le produit

Q : Nous avons une installation exiguë où deux sondes de 8 mm doivent être montées pour la mesure de la position axiale (poussée). L'écart entre les pointes sera d'environ 35 mm, soit moins que les 40 mm recommandés. Quel problème précis cela va-t-il engendrer, et quelle sera son importance ?

A : Un écartement des pointes de montage inférieur à 40 mm (distance recommandée pour les mesures axiales) augmentera la diaphonie électrique entre les deux systèmes de transducteurs indépendants. La limite de diaphonie de 50 mV spécifiée est une valeur indicative pour un espacement idéal. À 35 mm, la diaphonie sera probablement plus élevée (par exemple, de 75 à 100 mV, voire plus).

Q : Cette sonde a un boîtier de 6,7 pouces. Nous devons l'installer dans un bossage de montage où la profondeur de filetage disponible est de 0,7 pouce. La fiche technique indique un engagement maximal de 0,563 pouce pour un filetage 3/8-24. Quel est le risque si nous nous engageons à 0,7 pouce ?

A : Un engagement de 17,8 mm (0,7 pouce) dépasse le maximum spécifié de 14,3 mm (0,563 pouce) et présente un risque important. L'engagement maximal est fixé à 1,5 fois le diamètre nominal du filetage afin d'éviter tout blocage. Le dépasser peut entraîner les problèmes suivants :
Cause de blocage/grippage : La sonde peut se bloquer dans le filetage, rendant impossible son retrait sans endommager la sonde ou le bossage de montage.
Déformation du boîtier de la sonde : un engagement excessif peut exercer des charges latérales, risquant de désaligner la bobine interne.
Dommage au joint d'étanchéité : le joint torique interne en Viton peut être surcomprimé ou cisaillé.
Garantie annulée : Bently Nevada indique explicitement que les sondes ne seront pas remplacées sous garantie en raison de dommages causés par un engagement excessif du filetage.
Solution : Vous devez soit usiner le bossage de montage pour réduire la profondeur du filetage à ≤ 0,563 pouce, soit utiliser une entretoise/des cales derrière l'écrou de blocage de la sonde pour limiter la profondeur de vissage.
