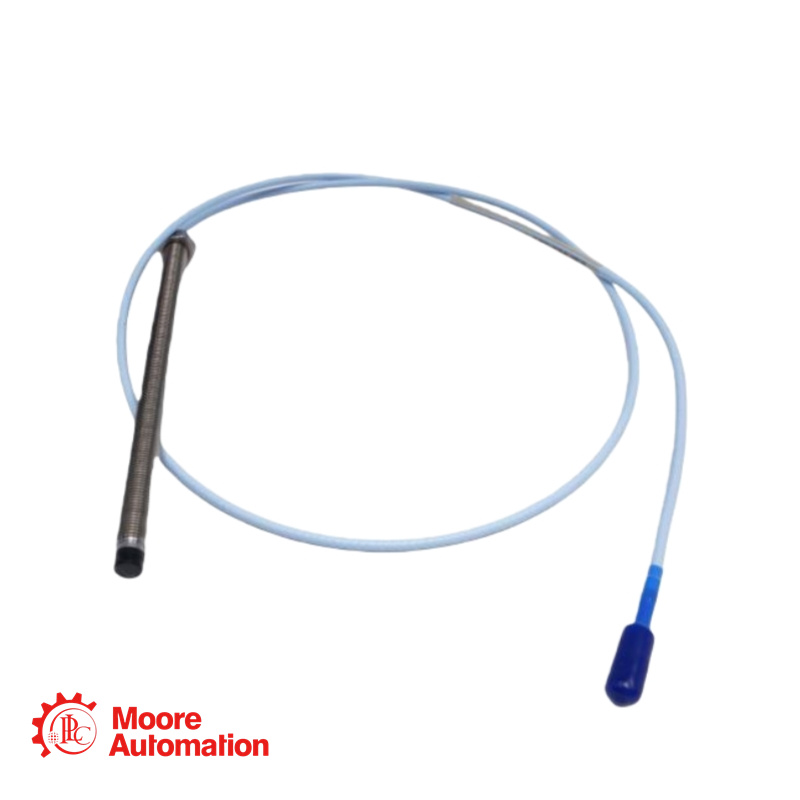

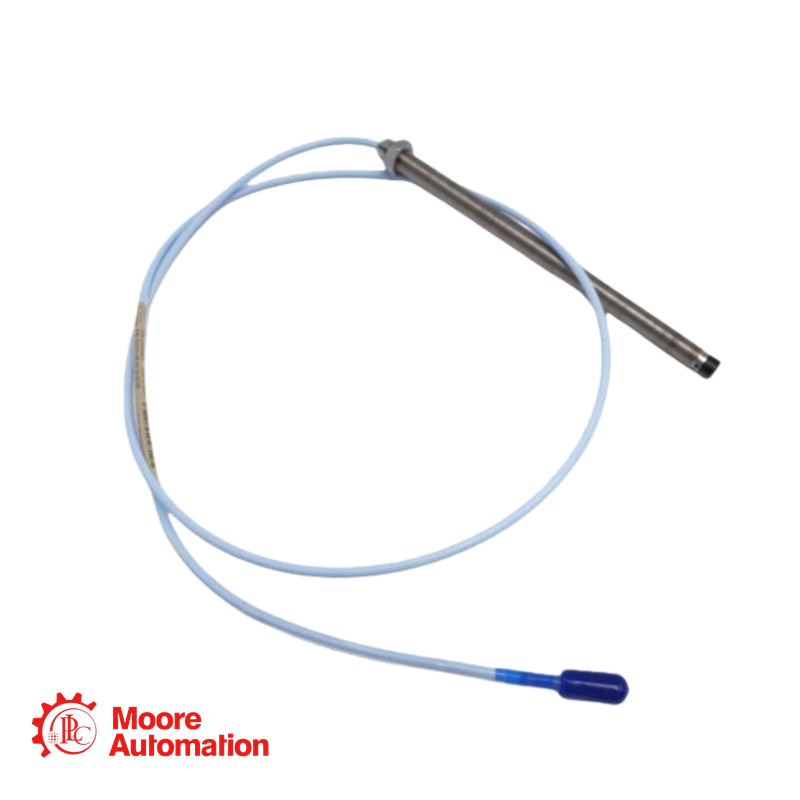

Sonde de proximité Bentley Nevada 330101-00-66-20-02-CN

Contactez-nous

Ventes:

Téléphone/
WhatsApp :

Email:

Adresse:

Frida

+86 15359408275

ventes5@mooreplc.com

District de Siming, Xiamen, Fujian, Chine

Spécification

Longueur non filetée (Option AA) : 00 = 0,0 pouces.
Longueur totale du boîtier (option BB) : 66 = 6,6 pouces.
Longueur totale de la sonde (option CC) : 20 = 2,0 mètres (6,6 pieds).
Option de connecteur et de type de câble (DD) : 02 = Connecteur coaxial miniature ClickLoc, câble standard.
Option d'approbation de l'agence (EE) : remplacée par le suffixe régional. T
Suffixe spécial : -CN = Configuration pour le marché chinois.
Diamètre de la pointe de la sonde : 8,0 mm (0,31 po)
Pans pour clé : 5/16 pouce (pour l'engagement d'une clé standard lors de l'installation/du retrait)
Écrou de blocage fourni : écrou de blocage hexagonal de 9/16 pouce.
Spécifications du câble : câble triaxial 75 ohms, isolé au fluoroéthylène propylène (FEP). Température nominale standard (non-ETR).
Plage de températures de fonctionnement : -52°C à +177°C (-62°F à +350°F).
Résistance électrique (R_PROBE) pour un câble de 2,0 m : 7,88 ± 0,50 ohms
Résistance à la traction (boîtier de sonde au câble) : force de traction maximale nominale de 330 N (75 lbf).

FAQ sur le produit

Q : Nous avons installé cette sonde et réglé l'écartement à la valeur recommandée de -9 Vcc. Lors de la première phase de décélération après le démarrage, le moniteur a affiché une alarme « Tension d'écartement élevée ». La tension mesurée était d'environ -16 Vcc lorsque la machine était presque à l'arrêt. La sonde est-elle défectueuse ?

A : Il s'agit probablement d'un problème lié au matériau cible ou à la surface de l'arbre, et non d'un défaut de la sonde. Une tension très négative (-16 Vcc) indique que la sonde perçoit la cible comme étant éloignée ou présentant une faible conductivité. Lors de la décélération, si l'arbre présente un faux-rond (variations localisées de conductivité ou de perméabilité), la sonde détectera une variation d'« écart » alternée à mesure que l'arbre tourne. Lorsque la zone de faible conductivité passe sous la sonde, le signal de sortie simule un écart plus important (tension plus négative). Vérifiez la surface de la cible : présence de revêtements (peinture, placage), corrosion ou irrégularités de matériau (par exemple, une rainure de clavette, une soudure de réparation).

Q : Nous avons une panne urgente et avons besoin d'une sonde de remplacement de 2,0 m, 3/8-24. La référence d'origine est 330101-00-66-20-02-CN, mais le délai de livraison est de 8 semaines. Nous avons trouvé un distributeur qui dispose de la référence 330101-00-66-20-02-05. La seule différence est le suffixe (-05 au lieu de -CN). Pouvons-nous l'utiliser directement ?

R : Pour une réparation immédiate, oui, vous pouvez l'utiliser comme pièce de rechange fonctionnelle et mécanique directe. Le suffixe -05 indique que la sonde est conforme aux normes CSA, ATEX et IECEx pour les zones dangereuses. Cela signifie généralement qu'elle a subi des tests de certification supplémentaires, mais ses spécifications de mesure principales sont identiques à celles de la sonde standard (et -CN). Le suffixe -CN concerne principalement la documentation destinée au marché chinois. La sonde -05 s'adaptera physiquement, offrira les mêmes performances électriques et bénéficiera probablement d'une certification équivalente, voire supérieure. Les principaux points à prendre en compte sont : 1) les procédures internes de votre usine concernant la traçabilité des références, et 2) si la machine est destinée à un client final en Chine exigeant une documentation spécifique relative à la directive RoHS chinoise, la version -05 pourrait ne pas satisfaire à cette exigence contractuelle.
