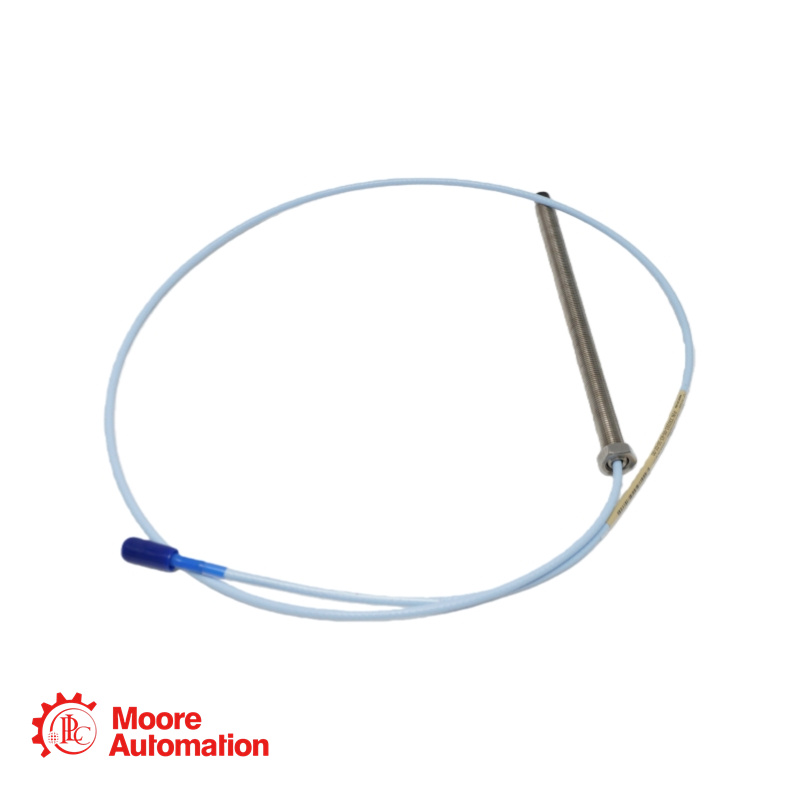

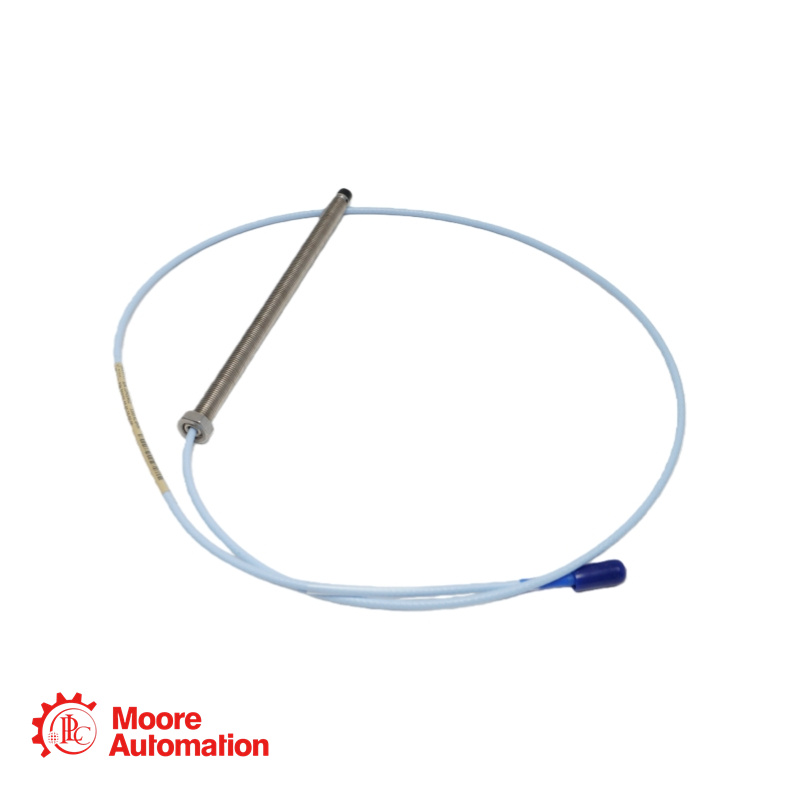

Bently Nevada 330101-00-61-15-02-CN Proximity Probe

Contactez-nous

Ventes:

Téléphone/
WhatsApp :

Email:

Adresse:

Frida

+86 15359408275

ventes5@mooreplc.com

District de Siming, Xiamen, Fujian, Chine

Spécification

Référence de la pièce de base : 330101 (sonde 3300 XL 8 mm, filetage 3/8-24 UNF, sans blindage)
Longueur non filetée (Option AA) : 00 = 0,0 pouces.
Longueur totale du boîtier (option BB) : 61 = 6,1 pouces.
Longueur totale de la sonde (option CC) : 15 = 1,5 mètre (4,9 pieds).
Option de connecteur et de type de câble (DD) : 02 = Connecteur coaxial miniature ClickLoc, câble standard.
Option d'approbation de l'agence (EE) : Remplacée par le suffixe régional.
Suffixe spécial : -CN = Configuration pour le marché chinois.
Diamètre de la pointe de la sonde : 8,0 mm (0,31 po)
Filetage du boîtier : 3/8-24 UNF-2A
Pans de clé : 5/16 pouce (pour l'engagement de l'outil d'installation)
Écrou de blocage fourni : écrou de blocage hexagonal de 9/16 pouce.
Plage de températures de fonctionnement : -52°C à +177°C (-62°F à +350°F).
Résistance électrique (R_PROBE) pour un câble de 1,5 m : 7,73 ± 0,50 ohms
Résistance à la traction (boîtier de sonde au câble) : force de traction maximale nominale de 330 N (75 lbf).

FAQ sur le produit

Q : Nous avons installé cette sonde et obtenu un écart parfait de -9,00 Vcc. Cependant, lorsque nous faisons tourner lentement l'arbre à la main, la tension d'écartement fluctue de ±0,5 Vcc, même si l'écartement physique reste constant. Qu'est-ce que cela signifie ?

A : Ceci indique un faux-rond électrique important sur votre arbre. Le faux-rond électrique est une variation des propriétés électriques de la surface de l'arbre lors de sa rotation, causée par :
Modifications localisées du matériau (par exemple, dues au soudage ou au traitement thermique).
Variations de dureté.
Revêtements de surface ou contamination par endroits.
Variations de la perméabilité magnétique.
La sonde interprète ces changements de propriétés comme un changement de distance.

Q : Nous construisons un système avec un Proximitor de 5 mètres. Avec cette sonde de 1,5 m, nous avons besoin d'une rallonge de 3,5 m. Si nous ne disposons que d'une rallonge de 5 m, pouvons-nous enrouler les 1,5 m supplémentaires près du Proximitor sans affecter le signal ?

A : Il est déconseillé d'utiliser un câble de longueur différente. La compensation interne du Proximitor est conçue pour une capacité et une inductance totales spécifiques du système, définies par la longueur totale du câble du transducteur (sonde + rallonge). L'utilisation d'un câble de 5,0 m porte cette longueur totale à 6,5 m, ce qui ne correspond plus à l'étalonnage du Proximitor sur 5 m.
Effets potentiels : Cela peut dégrader la linéarité du système, la stabilité de la température et la réponse en haute fréquence.
Enrouler le câble en excès : l’enroulement peut créer une inductance, susceptible d’affecter le signal, notamment aux hautes fréquences. Cela contrevient également au principe d’utilisation de composants adaptés.
Pratique correcte : Utilisez la rallonge de 3,5 m spécifiée. Si vous devez utiliser temporairement le câble de 5,0 m, sachez que le système n’est plus conforme aux spécifications et que sa précision, notamment en cas de températures extrêmes, n’est pas garantie.
