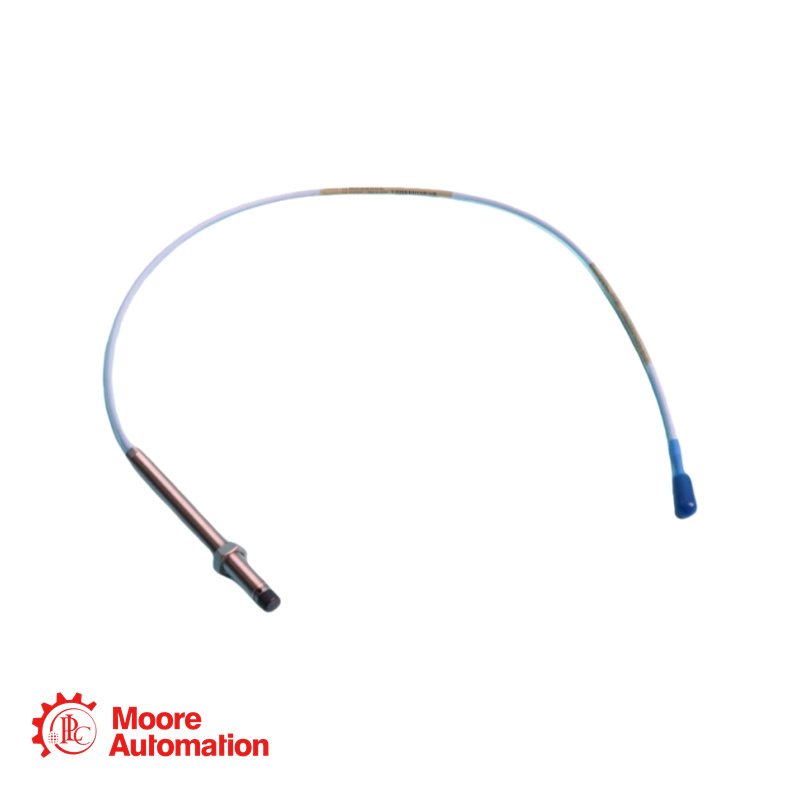

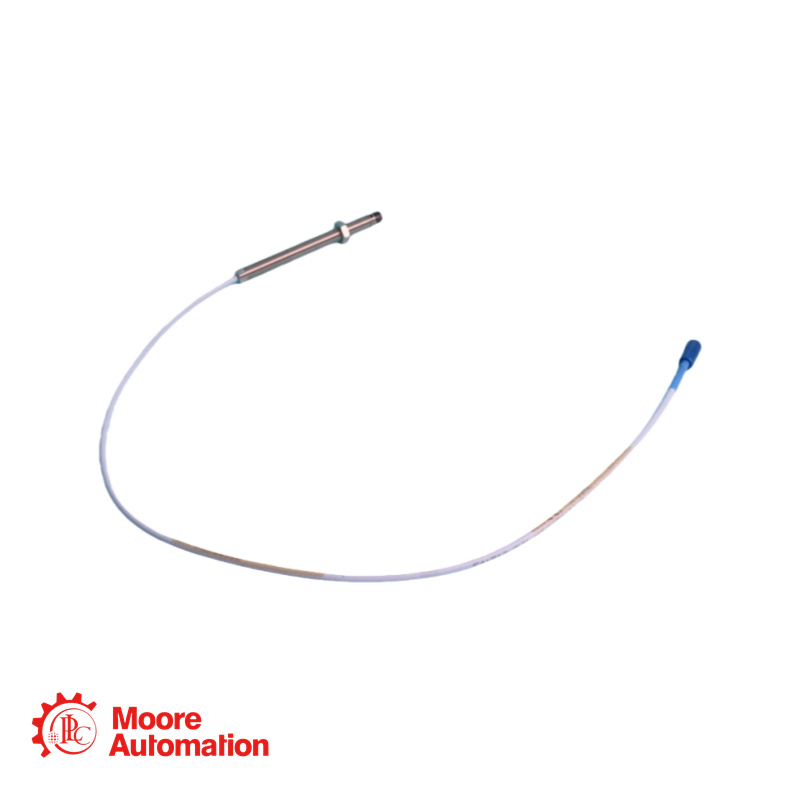

Sonde de proximité Bentley Nevada 330101-00-43-15-02-CN

Contactez-nous

Ventes:

Téléphone/
WhatsApp :

Email:

Adresse:

Frida

+86 15359408275

ventes5@mooreplc.com

District de Siming, Xiamen, Fujian, Chine

Spécification

Longueur non filetée (Option AA) : 00 = 0,0 pouces.
Longueur totale du boîtier (option BB) : 43 = 4,3 pouces.
Longueur totale de la sonde (option CC) : 15 = 1,5 mètre (4,9 pieds).
Option de connecteur et de type de câble (DD) : 02 = Connecteur coaxial miniature ClickLoc, câble standard.
Option d'approbation de l'agence (EE) : Non standard / Non applicable par suffixe.
Suffixe spécial : -CN = Configuration spécifique à la Chine.
Diamètre de la pointe de la sonde : 8,0 mm (0,31 po)
Matériau de la pointe de la sonde : Sulfure de polyphénylène (PPS), moulé pour une robustesse et une encapsulation de bobine supérieures.
Matériau du boîtier : acier inoxydable AISI 303 ou 304 (SST)
Filetage du boîtier : 3/8-24 UNF-2A
Pans de clé : 5/16 pouce (pour l'engagement de l'outil d'installation)
Écrou de blocage fourni : écrou de blocage hexagonal de 9/16 pouce (standard pour les sondes à filetage 3/8-24).
Spécifications du câble : câble triaxial 75 ohms, isolé au fluoroéthylène-propylène (FEP). Température nominale standard.
Matériau du connecteur : Laiton plaqué or ou cuivre au béryllium plaqué or.
Plage de températures de fonctionnement : -52 °C à +177 °C (-62 °F à +350 °F). Remarque importante : une exposition à des températures inférieures à -34 °C (-29 °F) peut entraîner une défaillance prématurée du joint d’étanchéité interne en Viton®.
Résistance électrique (R_PROBE) pour un câble de 1,5 m : 7,73 ± 0,50 Ohms (mesurée du conducteur central au conducteur extérieur).
Résistance à la traction (boîtier de sonde au câble) : force de traction maximale nominale de 330 N (75 lbf).

FAQ sur les produits

Q : Nous devons commander une sonde de remplacement pour un projet en Chine. L'ancienne sonde porte la référence 330101-00-43-15-02-CN. Pouvons-nous commander la référence standard 330101-00-43-15-02-00 afin de réduire les coûts et les délais de livraison ?

R : Cela dépend entièrement des exigences contractuelles et réglementaires de votre projet. Techniquement et fonctionnellement, la sonde principale est identique. Le suffixe -00 indique l'absence de la documentation RoHS chinoise spécifique et de l'étiquetage en chinois. Si votre projet requiert des certificats officiels de conformité RoHS chinoise pour le dédouanement ou la documentation client, vous devez commander la version -CN. L'utilisation de la version -00 pourrait entraîner un refus lors des inspections ou des audits.

Q : L'emplacement de montage de notre sonde de vibrations radiales est très peu profond. La longueur du boîtier de 4,3 pouces est acceptable, mais la spécification indique que la longueur non filetée (« 00 ») doit être inférieure d'au moins 0,8 pouce à la longueur du boîtier. Avec « 00 » et 4,3 pouces, cette condition est-elle correcte ?

A : Oui, cette configuration est valide. La règle est la suivante : Longueur non filetée (AA) ≤ (Longueur du boîtier (BB) - 0,8 po).
Votre longueur non filetée (AA) = 0,0 po.
Longueur de votre boîtier (BB) = 4,3 pouces.
Vérification : 0,0 po ≤ (4,3 po - 0,8 po) = 3,5 po. La condition est remplie. Une longueur non filetée « 00 » est la plus courte possible et est compatible avec toute longueur de boîtier de 0,8 pouce ou plus.
