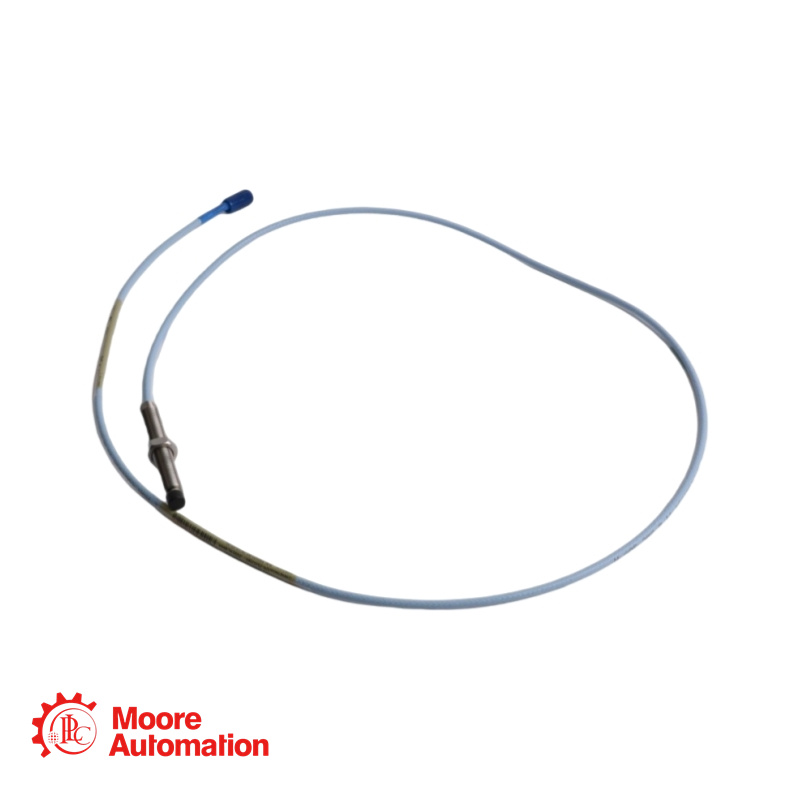

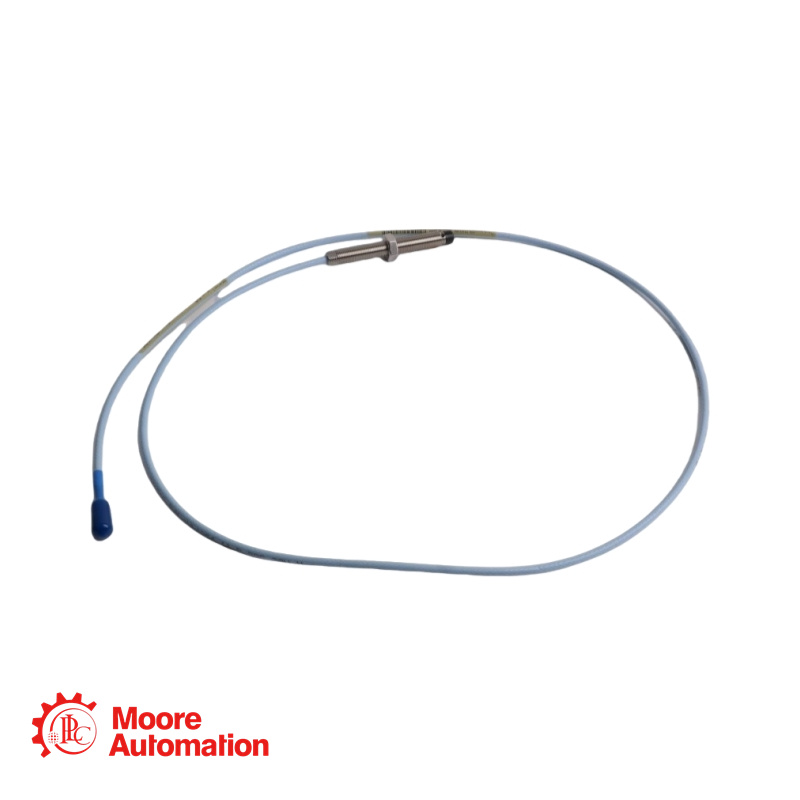

Sonde de proximité Bentley Nevada 330101-00-28-20-02-CN

Contactez-nous

Ventes:

Téléphone/
WhatsApp :

Email:

Adresse:

Frida

+86 15359408275

ventes5@mooreplc.com

District de Siming, Xiamen, Fujian, Chine

Spécification

Référence de la pièce de base : 330101 (sonde 3300 XL 8 mm, filetage 3/8-24 UNF, sans blindage)
Longueur non filetée (Option AA) : 00 = 0,0 pouces.
Longueur totale du boîtier (option BB) : 28 = 2,8 pouces.
Longueur totale de la sonde (option CC) : 20 = 2,0 mètres (6,6 pieds).
Option de connecteur et de type de câble (DD) : 02 = Connecteur coaxial miniature ClickLoc, câble standard.
Option d'approbation de l'agence (EE) : Remplacée par le suffixe régional.
Suffixe spécial : -CN = Configuration pour le marché chinois.
Diamètre de la pointe de la sonde : 8,0 mm (0,31 po)
Pans de clé : 5/16 pouce (pour l'engagement de l'outil d'installation)
Écrou de blocage fourni : écrou de blocage hexagonal de 9/16 pouce.
Plage de températures de fonctionnement : -52°C à +177°C (-62°F à +350°F).
Résistance électrique (R_PROBE) pour un câble de 2,0 m : 7,88 ± 0,50 ohms
Résistance à la traction (boîtier de sonde au câble) : force de traction maximale nominale de 330 N (75 lbf).

FAQ sur le produit

Q : Nous devons installer cette sonde dans un espace très restreint. La longueur du boîtier (2,8 pouces) convient, mais la spécification indique que la longueur non filetée (« 00 ») doit être inférieure d'au moins 0,8 pouce à la longueur du boîtier. Avec un boîtier de 2,8 pouces, une longueur non filetée « 00 » est-elle conforme ?

R : Oui, cette configuration est conforme et constitue même un choix courant pour les sondes courtes. La règle est la suivante : la longueur non filetée (AA) doit être ≤ (longueur du boîtier (BB) - 0,8 pouce).
Votre longueur non filetée (AA) = 0,0 po.
Longueur de votre boîtier (BB) = 2,8 pouces.
Vérification : 0,0 po ≤ (2,8 po - 0,8 po) = 2,0 po.

Q : Le câble de la sonde traversera une zone où un lubrifiant synthétique s'écoule occasionnellement. L'option -02 possède une gaine FEP standard. Est-ce suffisant, ou aurions-nous dû commander l'option FluidLoc (-12) ?

A : Pour les câbles exposés aux huiles, la gaine FEP standard est généralement résistante aux produits chimiques et suffisante. L'option FluidLoc est spécifiquement conçue pour empêcher les infiltrations et les migrations de fluides à l'intérieur du câble, entre les conducteurs. Ce risque survient lorsque l'extrémité du câble est immergée ou exposée à de l'huile sous haute pression à l'intérieur d'un carter de machine (par exemple, un palier). En cas de projections d'eau ou de gouttes, la gaine extérieure FEP standard offre une protection adéquate.
