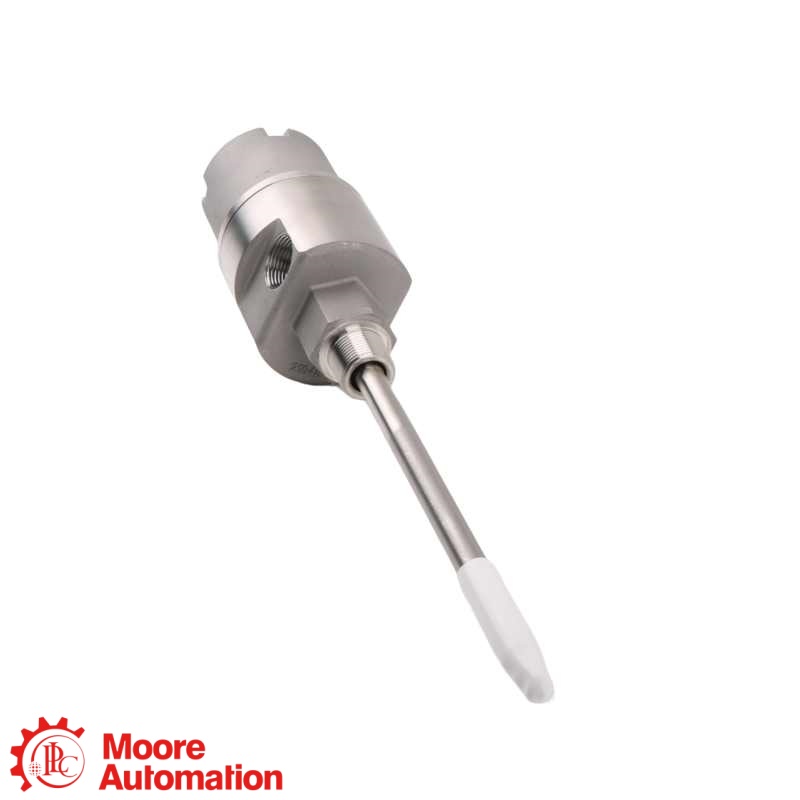

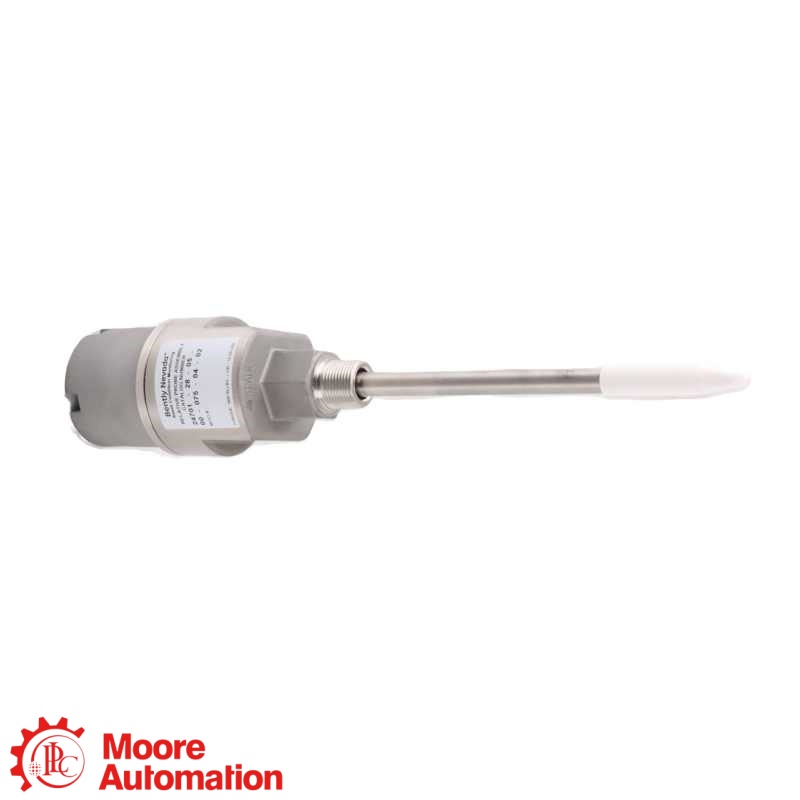

BENTLY NEVADA · BOÎTIER DE SONDE DE PROXIMITÉ EN ACIER INOXYDABLE

24701-34-05-00-041-03-02

Le 24701-34-05-00-041-03-02 est un boîtier de sonde externe en acier inoxydable 24701 configuré avec une sonde approuvée 3300 XL de 8 mm, un protecteur de connecteur, un câble de 0,5 m, sans adaptateur d'entretoise, une pénétration de sonde de 4,1 pouces, une option de montage 03 et un filetage de montage 3/4-14 NPT.

CORPSacier inoxydable 303
SONDE3300 XL 8 mm
CÂBLE0,5 m
PÉNÉTRATION4,1 pouces
FABRICANTBentley Nevada
CONDITIONS / GARANTIEProduit neuf d'origine · Garantie d'un an
CERTIFICATION ISOProduit certifié ISO
VÉRIFICATIONPhotos et vidéos des produits disponibles sur demande
DEMANDER UN DEVIS
Renseignez-vous maintenant
RECHERCHE DE MODÈLESTrouvez une référence spécifiqueOuvrez directement la page produit Moore Automation la mieux adaptée à votre profil.
BENTLY NEVADA ↗ENSEMBLE DE BOÎTIER DE SONDE DE PROXIMITÉ EN ACIER INOXYDABLE
BOÎTIER DE SONDE DE PROXIMITÉ À MONTAGE EXTERNE

24701-34-05-00-041-03-02

24701

Sonde 3300 XL 8 mm · Câble de 0,5 m · Profondeur de pénétration : 4,1 pouces

RÔLE DU PRODUIT

24701-34-05-00-041-03-02 Il s'agit d'un boîtier en acier inoxydable 303 pour sonde de proximité à montage externe, destiné à une sonde inversée 3300 XL de 8 mm. La configuration complète comprend la sonde commandée, le manchon, les raccords de conduit et le filetage de montage.

NOTE DE CONFIGURATION

Pour 24701-34-05-00-041-03-02Les codes 34, 05, 00, 041, 03 et 02 spécifient une sonde homologuée 3300 XL de 8 mm avec protection de connecteur, câble de 0,5 m, sans entretoise, pénétration de 4,1 pouces, le kit de raccords spécifié et un filetage de montage 3/4-14 NPT. Vérifiez le code complet du boîtier et le schéma d'installation avant tout remplacement.

VOUS VOULEZ LE MEILLEUR PRIX ?

Frida

Leader des ventes 🏆
DÉCOMPOSITION DES NUMÉROS DE COMMANDE

Structure de la référence 24701-34-05-00-041-03-02

24701
Logement familialensemble de boîtier de sonde en acier inoxydable
34
Option de sonde3300 XL 8 mm avec protection de connecteur et homologations
05
Câble de sonde0,5 m · 20 po
00
ImpasseAdaptateur sans entretoise
041
Pénétration4,1 pouces · environ 104 mm
03
RaccordsPrise de serrage pour fiche, réducteur et câble
02
Filetage de montage3/4-14 NPT
CARACTÉRISTIQUES DE RÉFÉRENCE DU FABRICANT

Spécifications techniques

Fiche technique Baker Hughes 141600 ↗
24701 · ENSEMBLE DE BOÎTIER DE SONDE DE PROXIMITÉ EN ACIER INOXYDABLE

Données d'ingénierie en un coup d'œil

Avant l'installation, vérifiez l'option de sonde, la géométrie du manchon, les raccords de conduit et le filetage de montage de la machine.

CORPSacier inoxydable 303
SONDE3300 XL 8 mm
CÂBLE0,5 m
PÉNÉTRATION4,1 pouces
La fiche technique 141600 de Baker Hughes couvre la structure de commande 24701 et indique que les fils de la sonde doivent être plus longs que le manchon ; les longueurs de manchon supérieures à 304 mm nécessitent un support supplémentaire.
Informations générales ＋
MarqueBentley Nevada
Numéro de pièce24701-34-05-00-041-03-02
Type de produitEnsemble de boîtier de sonde de proximité en acier inoxydable
Matériau du boîtierCorps en acier inoxydable 303 avec manchon en acier inoxydable 304
Poids typique1,8 kg (4,1 lb) sans accessoires
VÉRIFICATION DU NUMÉRO DE COMMANDE ＋
Option de sonde34 · 3300 XL 8 mm avec protection de connecteur et option d'homologation
Câble de sonde05 · 0,5 m (20 po)
Adaptateur d'entretoise00 · aucun
Pénétration de la sonde041 · 4,1 pouces
Raccords03 · Poignée de serrage pour fiche, réducteur et câble
Filetage de montage02 · 3/4-14 NPT
LOGEMENT ET INSTALLATION ＋
Corps et manchesCorps en acier inoxydable 303 ; manchon en acier inoxydable 304
Contexte de l'enceinteBoîtier de sonde de proximité monté à l'extérieur
Plage de température de la sonde-51 °C à +177 °C pour la sonde 3300 XL de 8 mm spécifiée
Soutien à manches longuesRequis lorsque la longueur du manchon dépasse 304 mm (12 po)
VÉRIFICATION DE LA DOCUMENTATION ET DU REMPLACEMENT ＋
Référence officielleFiche technique Baker Hughes 141600 Rév. AC
Vérification de remplacementCorrespondance complète avec le code de commande, le connecteur de sonde, la longueur du manchon, les raccords, le filetage et la pénétration de la machine.
Note sur le cycle de vieLes nouveaux boîtiers 31000/32000 offrent une flexibilité de montage améliorée lorsqu'un boîtier antidéflagrant n'est pas requis.
FAQ

Questions fréquemment posées par les acheteurs

Qu'est-ce que 24701-34-05-00-041-03-02 utilisé pour ?＋
24701-34-05-00-041-03-02 Il s'agit d'un boîtier en acier inoxydable servant à monter et protéger une sonde de proximité 3300 XL 8 mm à montage inversé, à l'extérieur du carter de la machine. Sa configuration complète, une fois commandée, doit correspondre à l'ouverture mécanique, au cheminement du conduit et au système de surveillance installé.
Quelle sonde est fournie dans 24701-34-05-00-041-03-02?＋
24701-34-05-00-041-03-02 Utilise la sonde optionnelle 34, définie dans le tableau de commande officiel comme une sonde 3300 XL 8 mm avec protection de connecteur et homologations pour zones dangereuses sélectionnables. Le câble d'extension et le capteur Proximitor connectés doivent appartenir au système compatible 3300 XL 8 mm.
Que signifient les champs 05, 00 et 041 dans 24701-34-05-00-041-03-02?＋
Dans 24701-34-05-00-041-03-02La référence 05 indique un câble de sonde de 0,5 m, la référence 00 indique l'absence d'adaptateur d'entretoise et la référence 041 indique une profondeur de pénétration de la sonde de 4,1 pouces. Ces dimensions doivent être vérifiées par rapport au manchon et au boîtier de la machine avant l'installation.
Quels raccords et filetages de montage sont inclus avec 24701-34-05-00-041-03-02?＋
24701-34-05-00-041-03-02 utilise l'option de montage 03, comprenant un bouchon 3/4-14 NPT, un réducteur 3/4-14 à 1/2-14 NPT et une poignée d'étanchéité de câble, ainsi que l'option de filetage de montage 02 pour 3/4-14 NPT.
Fait 24701-34-05-00-041-03-02 Vous avez besoin d'un soutien supplémentaire au niveau des manches ?＋
Pour 24701-34-05-00-041-03-02Un support supplémentaire est requis uniquement lorsque la longueur du manchon sélectionné dépasse 304 mm (12 po). La pénétration configurée et la géométrie d'installation réelle doivent être vérifiées afin d'éviter la résonance de la sonde et les effets de vision latérale.
Peut 24701-34-05-00-041-03-02 être remplacé par un boîtier 31000 ou 32000 ?＋
24701-34-05-00-041-03-02 Le remplacement d'un boîtier ne doit pas se baser uniquement sur sa famille de boîtiers. Baker Hughes recommande les boîtiers 31000/32000 plus récents lorsque la résistance aux explosions n'est pas requise ; toutefois, le montage, la classification environnementale, la configuration de la sonde et les dimensions de la machine doivent être vérifiés au préalable.
Quelles informations doivent être fournies lors de la commande ? 24701-34-05-00-041-03-02?＋
Pour un 24701-34-05-00-041-03-02 Pour toute demande de renseignements, veuillez fournir le numéro de commande complet, la quantité, la plaque signalétique du boîtier, le modèle du système de sonde, les dimensions du manchon et de la pénétration, les exigences relatives aux raccords de conduit, les détails du filetage de montage et les exigences de certification pour les zones dangereuses.
CONTACTEZ LE SPÉCIALISTE PRODUIT

Confirmez votre configuration 24701-34-05-00-041-03-02 avec Frida

Veuillez fournir les détails complets du modèle et de l'application afin de vérifier la compatibilité, la disponibilité et les délais de livraison.

CHOISISSEZ UNE MÉTHODE DE CONTACT DIRECT
FICHE TECHNIQUE OFFICIELLE

Manuels et références officielles pour 24701-34-05-00-041-03-02

Informations officielles du fabricant Baker Hughes concernant l'ensemble du boîtier de sonde de proximité en acier inoxydable 24701 et sa structure de commande complète.

Ensemble de boîtier de sonde de proximité en acier inoxydable

La fiche technique 141600 de Baker Hughes identifie le 24701 comme un boîtier de sonde externe en acier inoxydable 303 avec un manchon en acier inoxydable 304 et documente chaque champ dans 24701-34-05-00-041-03-02.

FICHE TECHNIQUE OFFICIELLE ↗

Contactez-nous pour obtenir de l'aide

Veuillez nous communiquer le modèle complet, la quantité, les détails de la plaque signalétique ainsi que votre question technique ou relative à l'achat.

Source : Fiche technique des boîtiers de sondes de proximité Baker Hughes 21000, 24701 et 164818 141600 Rév. AC.
RELATION DE LOGEMENT DE LA SONDE DE PROXIMITÉ MONTÉE À L'EXTÉRIEUR

Comment le composant 24701-34-05-00-041-03-02 s'insère dans le boîtier de la sonde de proximité externe

Bentley Nevada est la marque ; Boîtier de sonde de proximité à montage externe est le contexte du système ; et 24701-34-05-00-041-03-02 est la configuration complète.

Bentley Nevada · MARQUE→
Boîtier de sonde de proximité à montage externeCONTEXTE DU SYSTÈME
RÔLE DU SYSTÈME

Montage de sonde externe

Protège et positionne une sonde de proximité à l'extérieur du boîtier de la machine.

VÉRIFICATION DE LA CONFIGURATION

Planification des zones dangereuses

Confirmer les approbations requises et le plan d'installation

CONTRÔLE DE REMPLACEMENT

Ajustement mécanique

Vérifier la pénétration, le support du manchon et le filetage de montage

Relation systémique : Compatible avec le système de sonde 3300 XL de 8 mm, câble de 0,5 m, pénétration de 4,1 pouces, option de montage, filetage 3/4-14 NPT et toutes les exigences relatives aux zones dangereuses.
DOMAINES D'APPLICATION

Carte mentale de l'application pour 24701-34-05-00-041-03-02

Montage de sonde externeProtège et positionne une sonde de proximité à l'extérieur du boîtier de la machine.
Planification des zones dangereusesConfirmer les approbations requises et le plan d'installation
CENTRE D'APPLICATIONS24701-34-05-00-041-03-02Ensemble de boîtier de sonde de proximité en acier inoxydable
Ajustement mécaniqueVérifier la pénétration, le support du manchon et le filetage de montage
Vérification de remplacementFaites correspondre le code de commande complet à sept champs
