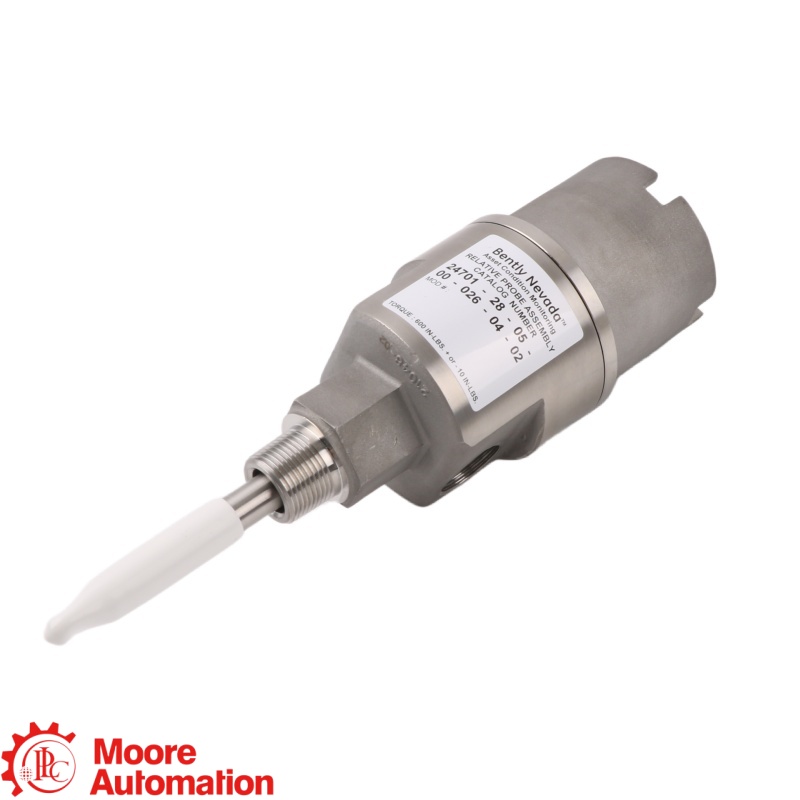

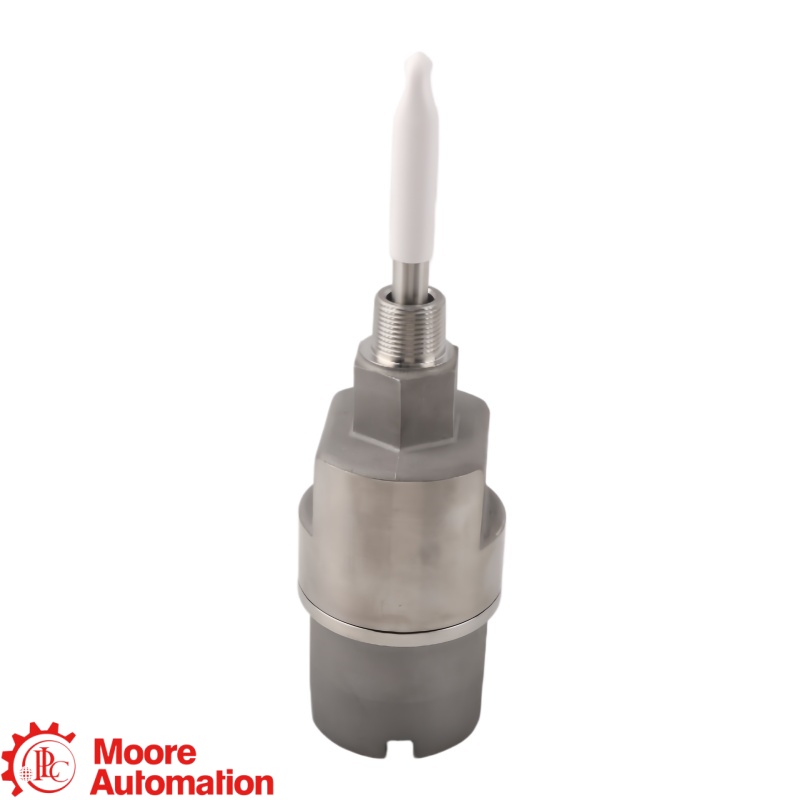

Ensemble de boîtier de sonde de proximité en acier inoxydable Bently Nevada 24701-00-00-15-037-04-02
Ensemble de boîtier de sonde de proximité en acier inoxydable Bently Nevada 24701-00-00-15-037-04-02
Ensemble de boîtier de sonde de proximité en acier inoxydable Bently Nevada 24701-00-00-15-037-04-02

Ensemble de boîtier de sonde de proximité en acier inoxydable Bently Nevada 24701-00-00-15-037-04-02

24701 ACIER INOXYDABLE · ENSEMBLE DE BOÎTIER

24701-00-00-15-037-04-02

Le 24701-00-00-15-037-04-02 Il s'agit d'un boîtier de sonde de proximité en acier inoxydable Bently Nevada destiné au montage et à la protection de la sonde externe.

MATÉRIELACIER INOXYDABLE
SONDENON INCLUS
IMPASSE1,5 po
PÉNÉTRATION3,7 pouces
FABRICANTBentley Nevada · Baker Hughes
CONDITIONS / GARANTIEProduit neuf d'origine · Garantie d'un an
CERTIFICATION ISOProduit certifié ISO
VÉRIFICATION● Photos et vidéos du produit fournies sur demande
DEMANDER UN DEVIS
Renseignez-vous maintenant
RECHERCHE DE MODÈLESTrouvez une référence spécifiqueOuvrez directement la page produit Moore Automation la mieux adaptée à votre profil.
BENTLY, NEVADA ● BOÎTIER EN ACIER INOXYDABLE
24701 ENSEMBLE DE BOÎTIER DE SONDE DE PROXIMITÉ

24701-00-00-15-037-04-02

ACIER INOXYDABLE · SÉRIE 24701

Ensemble de boîtier de sonde de proximité à montage externe

RÔLE DE LA MESURE
24701-00-00-15-037-04-02 est un boîtier en acier inoxydable utilisé pour monter et protéger de l'extérieur une sonde de proximité Bently Nevada compatible.
NOTE DE CONFIGURATION
Pour 24701-00-00-15-037-04-02, le tableau de commande officiel ne spécifie ni sonde ni câble, une entretoise de 1,5 pouce, une pénétration de sonde de 3,7 pouces, une fiche 3/4-14 NPT et un filetage de montage 3/4-14 NPT.
👩‍💼
VOUS VOULEZ LE MEILLEUR PRIX ?
Frida
Leader des ventes 🏆
E-MAILventes5@mooreplc.com WHATSAPP+86 153 5940 8275
DÉCODAGE DE LA CONFIGURATION

Ce qui est confirmé et ce qui nécessite une vérification

24701
Logement familialBoîtier en acier inoxydable
00
SondeNon inclus
00
Câble de sondeNon inclus
15
Impasse1,5 po (38 mm)
037
Pénétration de la sonde3,7 po (94 mm), réglable ±0,5 po
04
ConvenableUn bouchon 3/4-14 NPT
02
Filetage de montage3/4-14 NPT
CARACTÉRISTIQUES DE RÉFÉRENCE DU FABRICANT

Spécifications techniques

24701 Ensemble de boîtier ↗
24701 FAMILLE DE LOGEMENTS EN ACIER INOXYDABLE

Aperçu des données d'ingénierie

Cliquez sur « + » pour afficher plus de spécifications.

CORPSACIER INOXYDABLE 303
MANCHEACIER INOXYDABLE 304
SONDENON INCLUS
POIDS1,8 KG TYPIQUE
Données produit officielles de la Bentley Nevada.
Vérification de configuration exacte Vérifiez le numéro de commande complet 24701-00-00-15-037-04-02Veuillez vous référer à la fiche technique officielle actuelle du boîtier avant de passer commande.
Informations générales −
MarqueBentley Nevada
Numéro de pièce24701-00-00-15-037-04-02
Type de produitEnsemble boîtier de sonde de proximité
Famille de produitsBoîtier en acier inoxydable 24701
Style de montageMontage externe
Filetage de montage3/4-14 NPT
Construction et dimensions des logements ＋
Matière corporelleacier inoxydable 303
matériau de la mancheacier inoxydable 304
masse typique1,8 kg (4,1 lb), sans accessoires
Configuration de commande ＋
Sonde avec connecteurNon requis (code 00)
Câble de sondeNon requis (code 00)
Adaptateur d'entretoise1,5 po (38 mm), code 15
Pénétration de la sonde3,7 pouces (94 mm), code 037
MontageUn bouchon 3/4-14 NPT / filetage 3/4-14 NPT
Environnement et certification ＋
L'adéquation à un usage environnemental et en zones dangereuses dépend de la configuration exacte commandée. Veuillez vérifier la référence 24701-00-00-15-037-04-02 en la comparant à la fiche technique et au guide d'homologation officiels du fabricant.
Source: Bently Nevada 21000, 24701 et 164818 Assemblages de boîtier de sonde de proximité, Document 141600, Rév. AC.
FAQ

Questions fréquemment posées par les acheteurs

Qu'est-ce que 24701-00-00-15-037-04-02 utilisé pour ?＋

24701-00-00-15-037-04-02 est un boîtier en acier inoxydable utilisé pour le montage externe et la protection d'une sonde de proximité compatible.

Que signifient les codes de commande dans 24701-00-00-15-037-04-02 signifier?＋

Pour 24701-00-00-15-037-04-02, les codes 15 et 037 spécifient un écartement de 1,5 pouce et une pénétration de sonde de 3,7 pouces ; les codes restants identifient l'absence de sonde ou de câble, le raccord 04 et le filetage de montage 02.

Fait 24701-00-00-15-037-04-02 Inclure une sonde de proximité ?＋

Non. 24701-00-00-15-037-04-02 utilise l'option 00 pour l'absence de sonde et l'option 00 pour l'absence de câble de sonde ; commandez les composants de détection compatibles séparément.

Quels raccords et filetages de montage sont fournis avec 24701-00-00-15-037-04-02?＋

24701-00-00-15-037-04-02 spécifie un bouchon 3/4-14 NPT et un filetage de montage 3/4-14 NPT sous les options 04 et 02.

Quelles informations de devis sont nécessaires pour 24701-00-00-15-037-04-02?＋

Pour 24701-00-00-15-037-04-02, veuillez fournir la plaque signalétique complète, le modèle de sonde installé, les dimensions du boîtier, l'emplacement de montage, la quantité, la destination et des photos claires de l'application.

CONTACTEZ LE SPÉCIALISTE PRODUIT

Vérifiez votre configuration avec Frida

Veuillez fournir l'étiquette complète et les détails du système pour vérification de la compatibilité, de la disponibilité et des délais de livraison.

CHOISISSEZ UNE MÉTHODE DE CONTACT DIRECT
FICHE DE DONNÉES

Manuels et références officielles pour
24701-00-00-15-037-04-02

Documentation officielle de Bently Nevada pour les ensembles de boîtier de sonde de proximité 21000, 24701 et 164818.

21000, 24701 et 164818 Boîtiers de sonde de proximité

Fiche technique Bently Nevada 141600 Rév. AC. Se référer aux informations de commande 24701 pour la construction en acier inoxydable, le décodage des options, les raccords, les filetages de montage, les dimensions et la masse.

FICHE TECHNIQUE OFFICIELLE

Contactez-nous pour obtenir de l'aide

Veuillez nous indiquer le modèle complet, la quantité et votre question technique ou relative à l'achat.

Les informations techniques présentées sur cette page produit proviennent exclusivement de la documentation constructeur Bently Nevada / Baker Hughes disponible publiquement. Aucune source tierce n'a été utilisée.

24701 RELATION AVEC LE SYSTÈME DE LOGEMENT

Comment le modèle 24701-00-00-15-037-04-02 prend en charge l'installation de la sonde externe

Bentley Nevada est la marque; la Famille de boîtiers en acier inoxydable 24701 assure la protection de la sonde externe ; et 24701-00-00-15-037-04-02 il s'agit de la configuration sans sonde ni câble avec des options définies de distance de déport, de pénétration, de raccord et de filetage de montage.

Bentley Nevada · MARQUE
Boîtier en acier inoxydable 24701GAMME DE PRODUITS · ACCESSOIRE DE SONDE
LOGEMENTS PROTECTEURS

Corps en acier inoxydable

Le corps en acier inoxydable 303 et le manchon en acier inoxydable 304 protègent l'installation de la sonde externe.

INTERFACE DE MONTAGE

Entretoise et manchon

Les options de déport de 1,5 pouce et de pénétration de 3,7 pouces définissent la géométrie d'installation ordonnée.

INTÉGRATION DES CAPTEURS

Sonde de proximité compatible

Cette configuration est livrée sans sonde ni câble de sonde ; sélectionnez séparément les composants de détection compatibles.

Relation système : vérifier les options de boîtier, la sélection de la sonde, le cheminement des câbles, le filetage de montage et les approbations d'application comme une seule installation.
DOMAINES D'APPLICATION

Carte mentale d'application pour le boîtier en acier inoxydable 24701

Montage de la sonde externeBoîtier en acier inoxydable pour sondes à montage externe
Protection de l'installationprotection mécanique des ensembles sonde et manchon
CENTRE D'APPLICATIONS 24701 Logement ensemble de boîtier de sonde de proximité externe
Accès au logement de palierGéométrie de distance contrôlée et de pénétration de la sonde
Rénovation de maintenanceVérification précise de l'ajustement et du filetage pour le remplacement
