21000-16-10-15-098-03-02 Aperçu

Numéro de pièce	21000-16-10-15-098-03-02
Type de produit	Ensemble boîtier de sonde de proximité
Famille de produits	21000 ensembles de boîtiers de sondes de proximité
Statut	Neuf d'origine sous scellé d'usine
Garantie	1 an après la livraison des marchandises

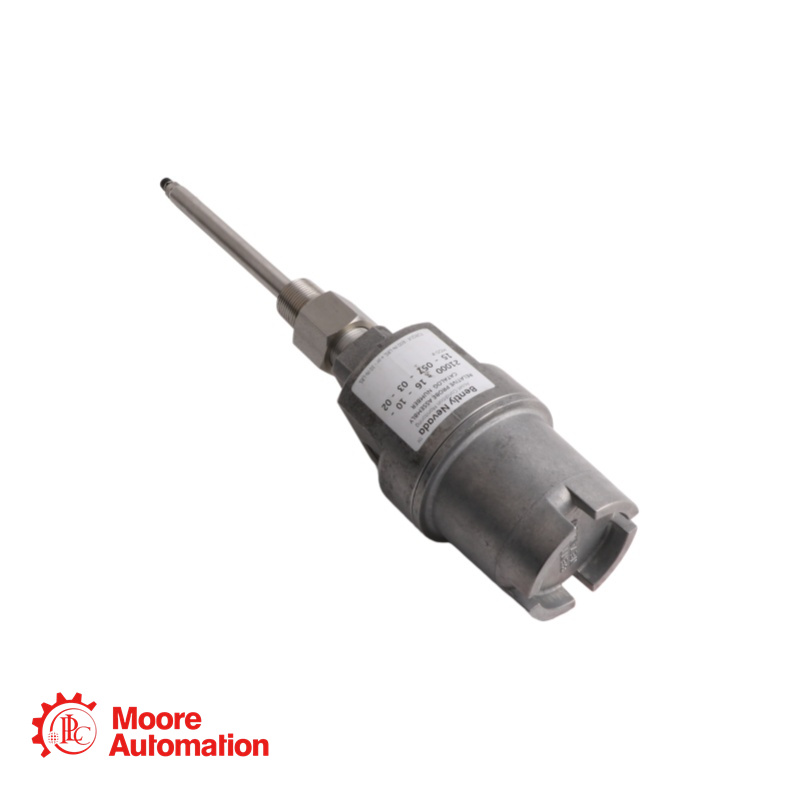

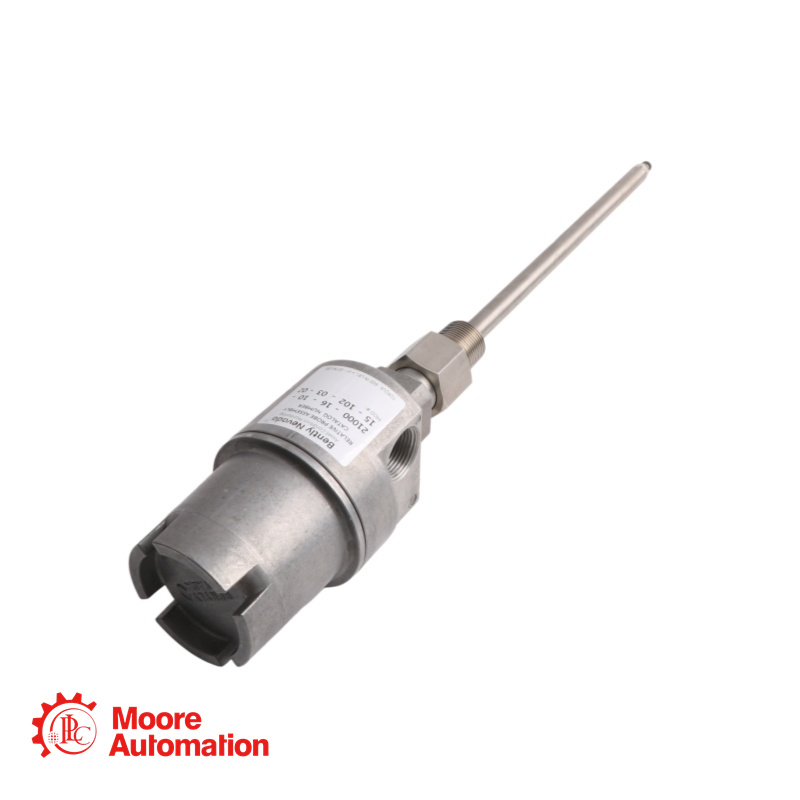

Le 21000-16-10-15-098-03-02 Il s'agit d'un boîtier en aluminium pour sonde de proximité, conçu pour le montage externe de sondes de proximité dans les applications industrielles. Cette configuration offre une longueur de pénétration de la sonde plus importante.

21000-16-10-15-098-03-02 Paramètres

21000-AA-BB-CC-DDD-EE-FF : 21000-16-10-15-098-03-02
A : Sonde avec connecteur	16 : Sonde 3300 XL 8 mm
B : Longueur du câble de la sonde	10 : 1,0 m (39 po)
C : Adaptateur d'entretoise	15 : Longueur minimale 1,5 po (38 mm)
D : Pénétration de la sonde	098:9,8 dans
E : Raccords	03 : Un bouchon 3/4-14 NPT Un réducteur NPT 3/4-14 vers 1/2-14 Un serre-câble avec œillets pour les tailles de câble suivantes : • 1/8 à 3/16 pouces • 1/4 à 5/16 pouces • 5/16 à 3/8 pouces
F : Filetage de montage	02 : 3/4-14 NPT

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

Matériau du boîtier : Corps en aluminium avec manchon en acier inoxydable 304
Plage de températures (boîtier) : -51 °C à +177 °C (-60 °F à +351 °F) en fonctionnement et en stockage
Limite de température de la sonde : fonctionnement de -34 °C à +177 °C (-30 °F à +351 °F)

FAQ sur 21000-16-10-15-098-03-02

1. Quelles sont les dimensions « C » (adaptateur déporté) et « D » (pénétration de la sonde) ?

La dimension C (1,5 pouce) correspond à la longueur de l'adaptateur d'écartement qui éloigne le boîtier de la surface de la machine. La dimension D (2,9 pouces) correspond à la profondeur de pénétration du manchon de la sonde dans la machine. Ensemble (C + D = 4,4 pouces au total), elles déterminent la position totale de la pointe de la sonde par rapport à la cible.

2. Quel est le rôle du protecteur de connecteur sur la sonde (option « 16 ») ?

Le protecteur de connecteur assure l'étanchéité du point de connexion entre la sonde et le câble d'extension. Il empêche l'humidité, l'huile et autres contaminants de pénétrer dans le connecteur ClickLoc™, ce qui pourrait dégrader la qualité du signal et entraîner des erreurs de mesure.

3. Ce boîtier est-il certifié pour une utilisation en zones dangereuses ?

Oui, le boîtier 21000 est certifié CSA pour les applications antidéflagrantes en Amérique du Nord. Il est conforme aux normes de classe I, divisions 1 et 2, groupes C et D, et de classe II, divisions 1 et 2, groupes E, F et G. Il présente des indices de température T5 et T4 selon la température ambiante.

4. Quelle est la longueur totale de pénétration de la sonde (C + D) pour cet assemblage ?

La longueur totale de pénétration de la sonde est C + D = 1,5 + 2,9 = 4,4 pouces (112 mm). Ceci est conforme aux limites standard pour un câble de sonde de 1,0 mètre.

5. Quel type de sonde est inclus avec cet ensemble ?

Le signal PROX OUT n'est pas isolé de la boucle 4-20 mA et sa phase est inversée.L'option « 16 » spécifie une sonde 3300 XL 8 mm à montage inversé avec un protecteur de connecteur installé. La longueur du câble de la sonde est de 1,0 mètre, comme spécifié par l'option « 10 ».

6.À quoi sert l'option de raccords « 03 » ?

L'option « 03 » propose un ensemble complet de raccords pour conduits, comprenant un bouchon, un réducteur (3/4-14 NPT vers 1/2-14 NPT) et un serre-câble avec œillets. Cet ensemble permet des connexions de conduit flexibles et une étanchéité optimale du point d'entrée du câble, préservant ainsi l'intégrité environnementale du boîtier.
