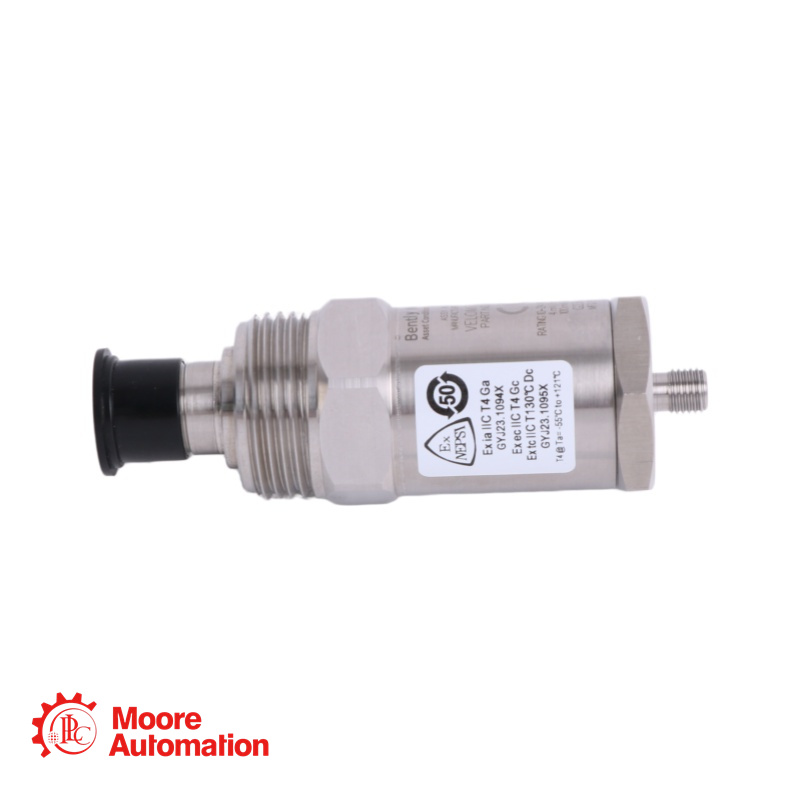

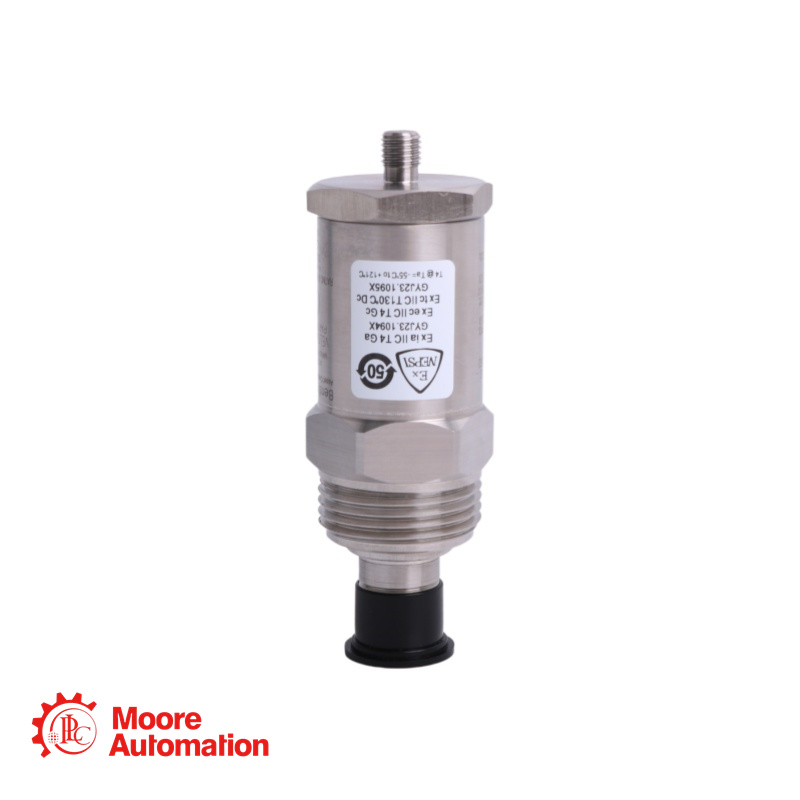

Transducteur Velomitor CT Bently Nevada 190501-12-00-02

Comment obtenir un prix ? Contactez-nous ci-dessous :

190501-12-00-02 Aperçu

Le 190501-12-00-02 Le transducteur de vitesse Velomitor CT est une version basse fréquence du capteur piézo-vitesse Velomitor standard. Il est spécifiquement conçu pour mesurer la vitesse de vibration du carter des ensembles de ventilateurs de tours de refroidissement et d'échangeurs de chaleur refroidis par air fonctionnant à 90 tr/min ou plus (100 à 300 tr/min typiquement).
Le 190501-12-00-02 Le transducteur Velomitor CT peut mesurer les amplitudes de vibration à ces fréquences ainsi que les fréquences de vibration générées par le moteur du ventilateur et le réducteur de vitesse.

190501-12-00-02 Paramètres

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

Sensibilité : 3,94 mV/mm/s (100 mV/po/s) ±5 %
Réponse en fréquence :
3,0 Hz à 900 Hz (180 à 54 000 cpm) ±1,0 dB
1,5 Hz à 1,0 kHz (90 à 60 000 Hz) ±3,0 dB
Plage de vitesse : 63,5 mm/s crête (2,5 po/s crête)
Température de fonctionnement : -40 °C à +85 °C (-40 °F à +185 °F)
Température de stockage : -40 °C à +100 °C (-40 °F à +212 °F)
Tension de polarisation de sortie : 10,1 Vcc ± 1,0 Vcc (broche A référencée à la broche B)
Matériau du boîtier : acier inoxydable 316L
Connecteur : 2 broches en acier inoxydable 316L, conforme à la norme MIL-C-5015, montage sur le dessus
Couple de serrage : 4,5 N·m ± 0,6 N·m (40 in-lbf ± 5 in-lbf)

FAQ concernant le 190501-12-00-02

1. Quelle est l'application principale du transducteur Velomitor CT ?

Il est spécialement conçu pour mesurer la vitesse de vibration du carter des ventilateurs de tours de refroidissement et d'échangeurs de chaleur refroidis par air fonctionnant à 90 tr/min ou plus (généralement de 100 à 300 tr/min). Il peut également mesurer les fréquences de vibration générées par le moteur du ventilateur et le réducteur de vitesse.

2. Que signifie l'option d'approbation de l'agence « -02 » ?

L'option « -02 » indique que ce transducteur possède plusieurs homologations pour zones dangereuses, notamment CSA/NRTL/C pour les installations nord-américaines (classe I, division I) et ATEX/IECEx pour une utilisation internationale (classe I, zone 0/1). Il est homologué pour les applications à sécurité intrinsèque (Ex ia) et non incendiaires (Ex ec).

3. Quel est le couple de serrage correct pour ce transducteur ?

Le couple de serrage recommandé est de 4,5 N·m ± 0,6 N·m (40 in-lbf ± 5 in-lbf). Un couple de serrage correct est essentiel pour garantir des mesures précises et éviter d'endommager le transducteur ou la machine.

4. Quel type de connecteur utilise ce transducteur ?

Il utilise un connecteur robuste à 2 broches en acier inoxydable 316L, conforme à la norme MIL-C-5015 et monté sur le dessus (option de connexion « 00 »). Le brochage est le suivant : broche A (alimentation/signal positif), broche B (commune) et masse du boîtier..

5. Quelle est la longueur de câble maximale recommandée ?

La longueur maximale de câble est de 305 mètres (1 000 pieds) pour le câble portant la référence 02173006, sans dégradation du signal. Toutefois, la longueur continue maximale disponible est de 91,44 m (300 pieds) ; au-delà, des épissures ou des connecteurs sont nécessaires.

6.Quelle est l'option de montage sur goujon de plaque (option « 12 ») ?

L'option « 12 » propose un adaptateur de goujon de plaque avec filetage 3/8-24 vers M8x1. Ceci permet de monter le transducteur sur des surfaces acceptant les filetages métriques M8x1, offrant ainsi une grande flexibilité pour différentes configurations de machines.
