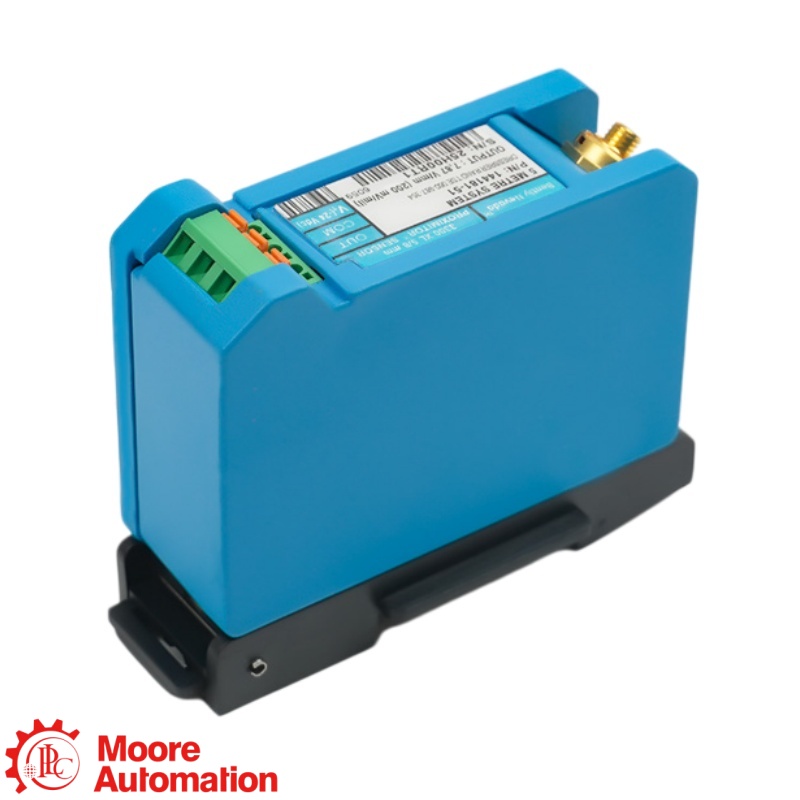

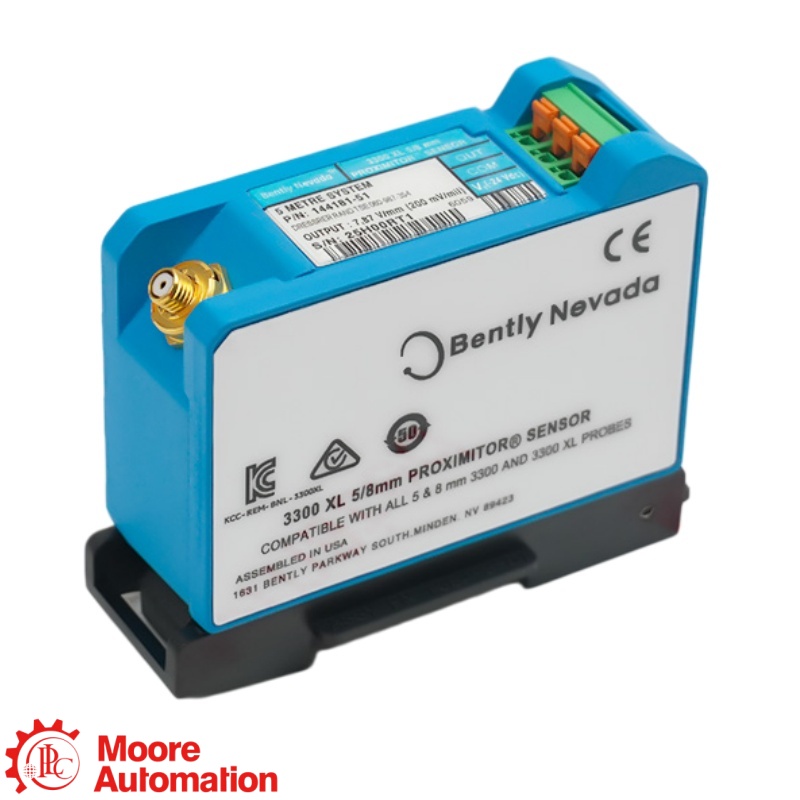

Capteur de proximité Bentley Nevada 144181-51-05 3300 XL

144181-51-05 Il s'agit d'une référence Bently Nevada pour un capteur de proximité 3300 XL qui alimente et conditionne un système de sonde à courants de Foucault compatible. Sa configuration de 5,0 m, montée sur DIN, produit un signal de 200 mV/mil pour un canal compatible de protection ou de surveillance de l'état des machines.

144181-51-05 Ce produit utilise une référence de base obsolète, tandis que les données de commande actuelles de Baker Hughes indiquent la configuration équivalente de 5,0 m, à montage DIN et à homologations multiples, sous la référence 330180. Le remplacement doit être effectué en se basant sur la plaque signalétique complète, le connecteur et les marquages ​​d'homologation, et non uniquement sur les suffixes communs.

144181-51-05 Doit être utilisé avec une sonde Bently Nevada compatible de 5 mm ou 8 mm et un câble d'extension dont la longueur électrique totale est égale à 5,0 m. Une longueur totale différente modifie le système calibré et ne constitue pas une substitution directe valable.

144181-51-05 Ce modèle est conçu pour un montage sur rail DIN ; par conséquent, une version à montage sur panneau ne peut pas être installée directement. Il est impératif de vérifier la méthode de montage, les bornes de câblage, l’entrée moniteur et les dégagements du boîtier avant de procéder au changement de version.

144181-51-05 Ce produit comporte la configuration à homologation multiple -05 associée aux marquages ​​CSA, ATEX et IECEx dans les données de la famille actuelle. La classification des zones dangereuses, la disposition des barrières et le marquage exact doivent encore être vérifiés sur le site de destination.

144181-51-05 Nécessite une alimentation compatible de -24 V CC (normalement comprise entre -17,5 et -26 V CC sans barrières) et un canal de surveillance conçu pour une sortie de 200 mV/mil. La polarité de la sonde, le câblage commun, le cheminement du blindage du câble et toute barrière de sécurité doivent correspondre au système existant.

144181-51-05 Le devis doit inclure la référence complète de la plaque signalétique, des photos claires de l'étiquette et des bornes, la quantité, la destination, le nombre de sondes et de câbles d'extension installés, la longueur totale du système, le modèle du moniteur, le type de montage et les exigences relatives aux zones dangereuses. Ces informations permettent de vérifier la référence d'origine et la compatibilité du produit de remplacement.
