Câble d'extension blindé Bently Nevada 102045-040-01-05 3300 XL

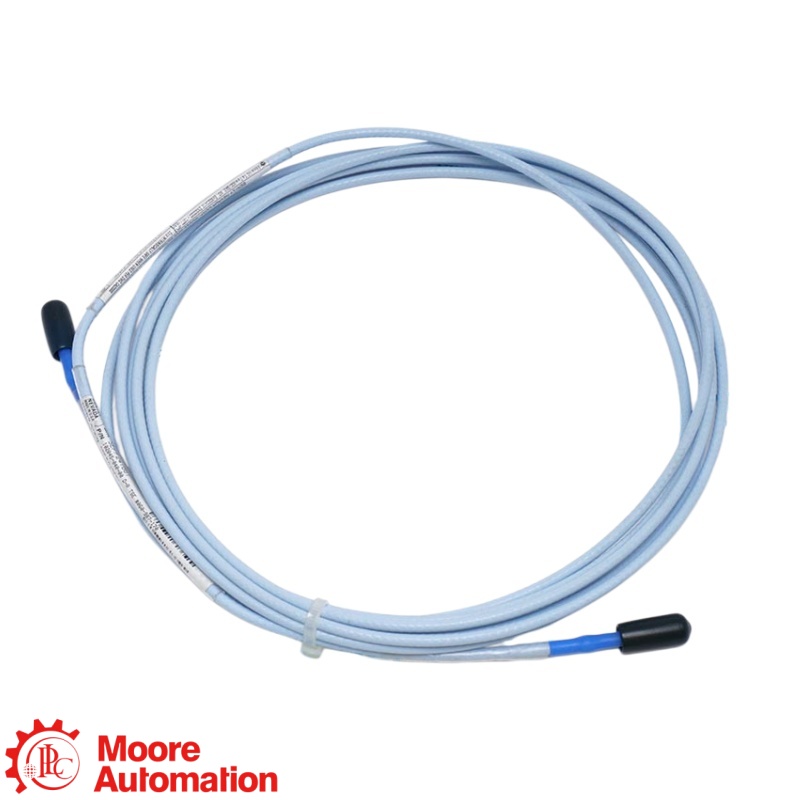

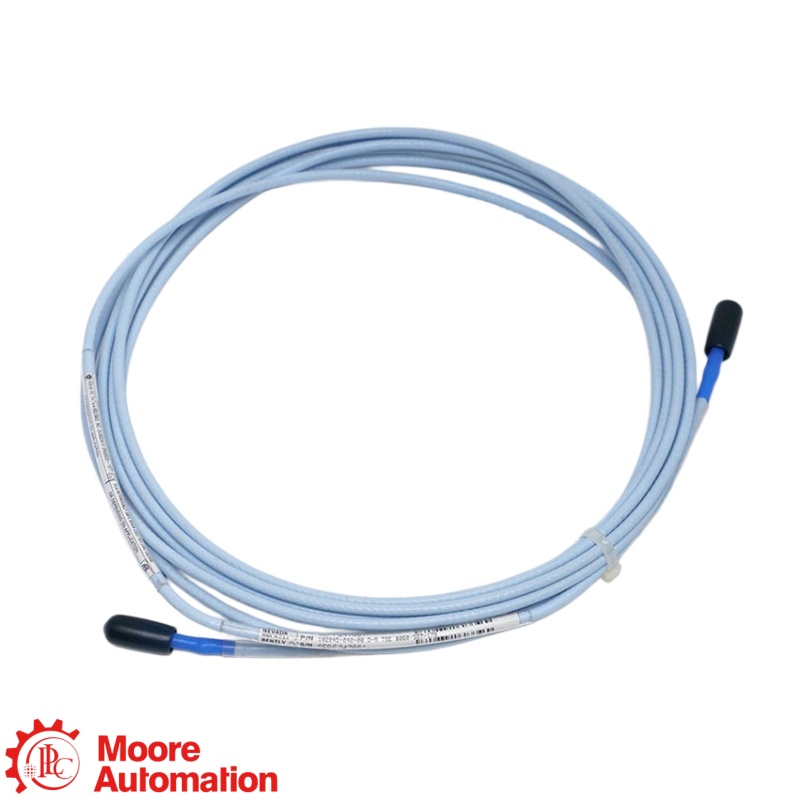

102045-040-01-05 Il s'agit d'une référence Bently Nevada pour un câble d'extension blindé de 4,0 m permettant de connecter une sonde 3300 XL compatible à son capteur Proximitor. C'est un composant système calibré, et non un câble coaxial standard.

102045-040-01-05 Utilise une référence de base héritée, alors que les données actuelles de Baker Hughes définissent la même configuration blindée de 4,0 m à homologation multiple sous la famille 330130. Vérifiez l'étiquette et le connecteur installés avant toute substitution.

102045-040-01-05 Ce dispositif offre une longueur électrique de 4,0 m ; une sonde compatible de 1,0 m y est donc généralement associée pour constituer un système Proximitor de 5,0 m. La longueur exacte du système calibré doit correspondre.

102045-040-01-05 Ce modèle utilise une construction blindée -01 ; une version non blindée offre donc une protection mécanique et des conditions de câblage différentes. Le connecteur, la longueur totale, l’environnement et les homologations doivent également être identiques.

102045-040-01-05 Ce document identifie la configuration d'homologation multiple associée aux marquages ​​CSA, ATEX et IECEx. Les exigences relatives aux zones dangereuses de destination et les marquages ​​installés restent à confirmer.

102045-040-01-05 Le câblage doit être effectué sans dépasser les limites de courbure, sans écraser le blindage ni contaminer les connecteurs ClickLoc. Vérifier la longueur électrique, l'engagement du connecteur, l'état du blindage, la température et la protection mécanique.

102045-040-01-05 Le devis doit inclure la référence complète d'origine, les photos de l'étiquette et du connecteur, la quantité, la destination, les numéros de sonde et de Proximitor installés, la longueur totale du système, les exigences en matière d'armure et la classe de zone dangereuse.
